2.17 操作按钮 Page 2-64 INTF-C-PEA02-A03-03 2.17 操作按钮 使用工具 十字螺丝刀 ( 位号码 1) 、 Kapton® 胶带 (W 7 mm) “Kapton®” 为美国 DU PONT 公司的注册商标。 要求 本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。 作业时为了保护基板，用接地母线方法等，请务必采取静电对策。 为了避免在安装时因卡住配线而导致短路和断线的发生，请密切注意…
2.16
张力
U
传感器
INTF-C-PEA02-A03-03 Page 2-63
8.

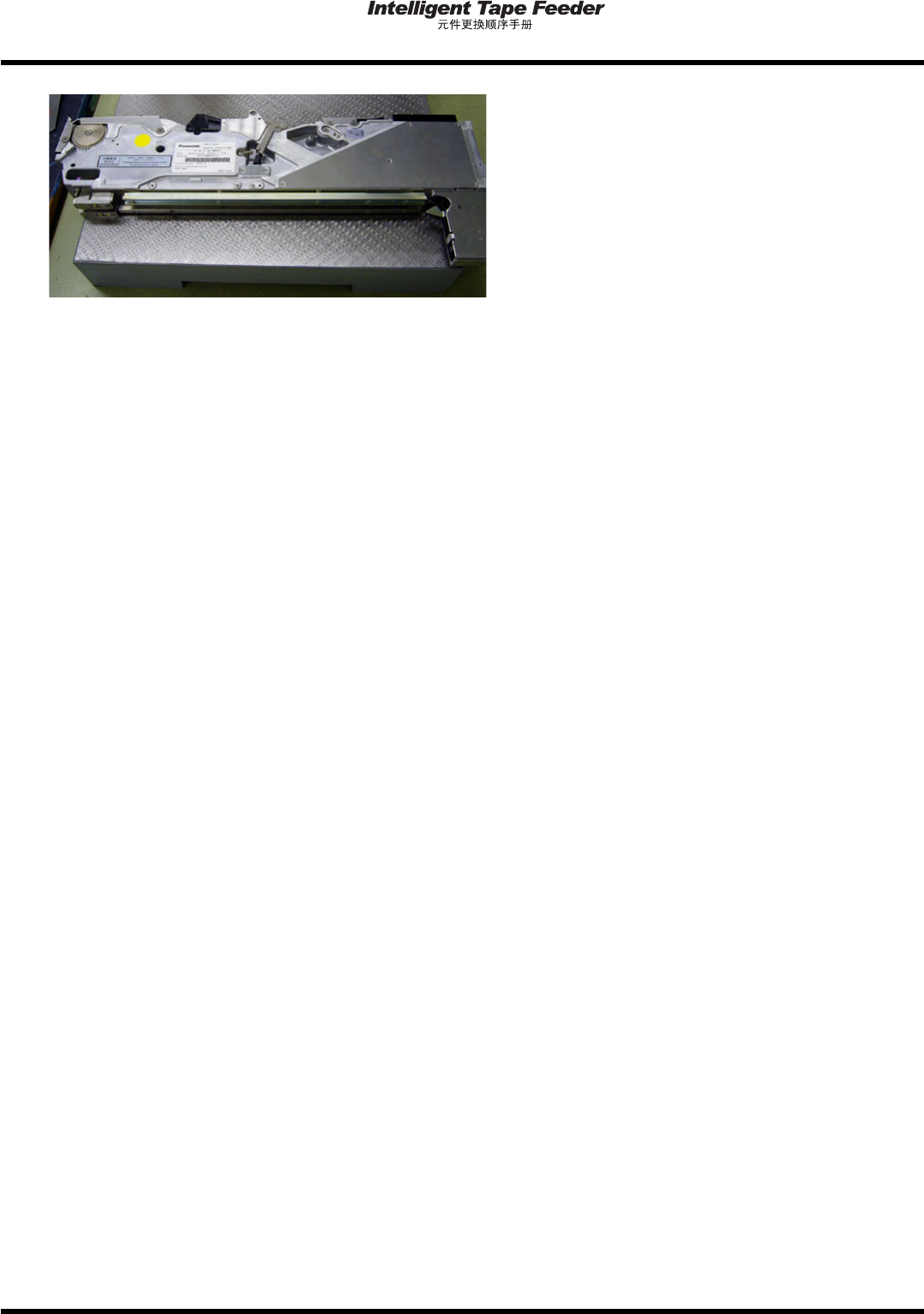

放置在平台上，确认没有盖隆起的现象。
没有平台时，请利用直尺等确认。
若有隆起，作为原因可考虑到配线的卡住。
R
侧
(
前、后
)
的检查

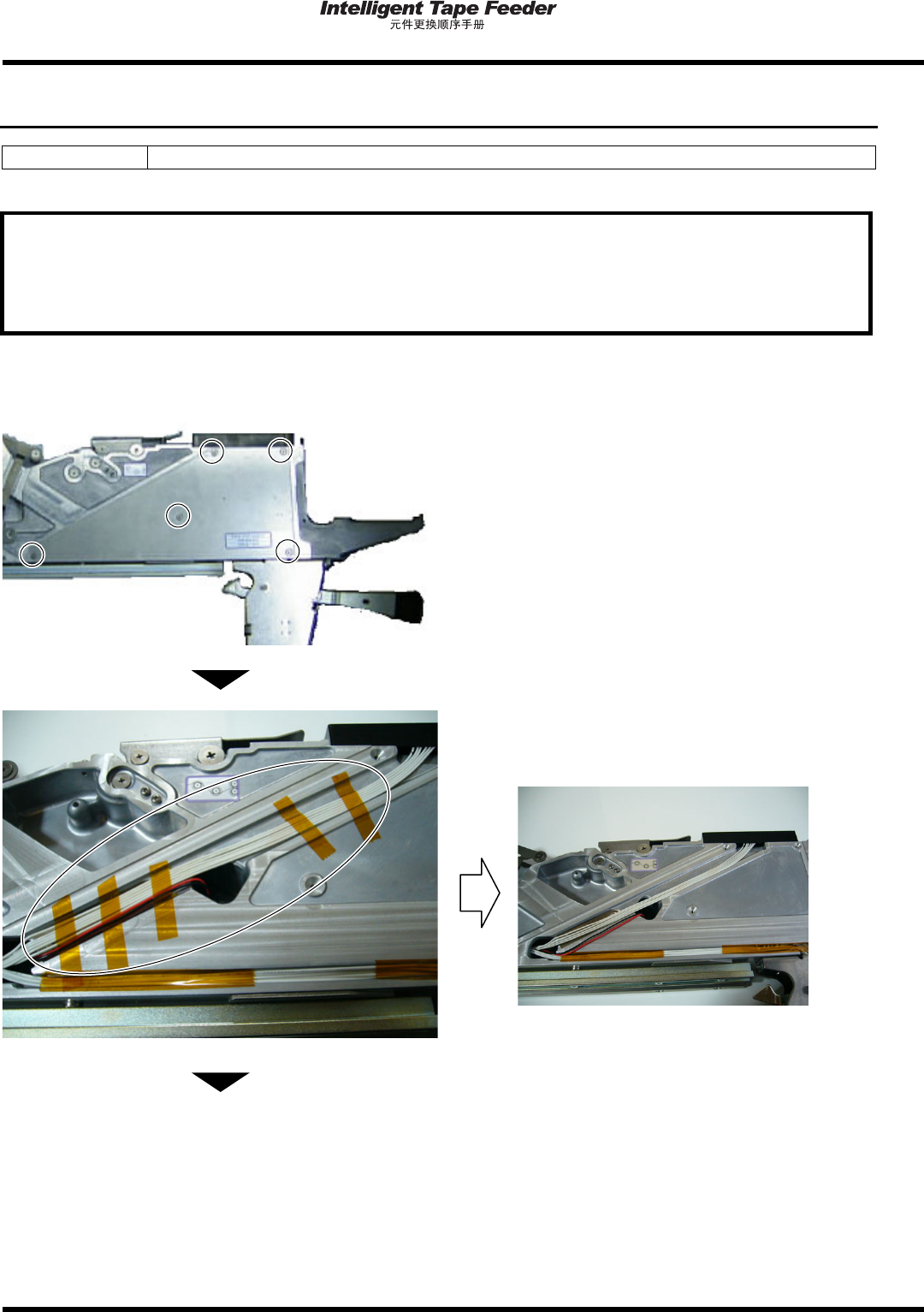

2.17
操作按钮
Page 2-64 INTF-C-PEA02-A03-03
2.17
操作按钮
使用工具
十字螺丝刀
(
位号码
1)
、
Kapton®
胶带
(W 7 mm)
“Kapton®”
为美国
DU PONT
公司的注册商标。
要求
本作业中拆卸很多元件。请妥善管理拆卸来的元件和螺钉，以免丢失。
作业时为了保护基板，用接地母线方法等，请务必采取静电对策。
为了避免在安装时因卡住配线而导致短路和断线的发生，请密切注意。
拆卸
1.
将
L
侧的
部分的螺钉全部拆卸后，拆卸
盖。
(5
处
)
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
2.
剥下为固定操作按钮的配线而使用的聚酰
亚胺胶带。
下一页
L
侧
2.17
操作按钮
INTF-C-PEA02-A03-03 Page 2-65
3.
将
R
侧的
部分的螺钉全部拆卸后，拆卸
盖。
(10
处
)
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
4.
拆卸螺钉后，拆卸操作按钮和衬套。
(2
处
)
M2.5
18: 2
个
/
衬套
: 2
个
5.
拔出连接器。
(1
处
)
拔出连接器时不要拉配线，而应抓住连接器部
分，将其拔出。
在作业时应采取静电对策。另外，请注意断线。
R
侧
