2.17 操作按钮 Page 2-66 INTF-C-PEA02-A03-03 安装 1. 将更换的操作按钮安置。 在将紧固螺钉插入，并将衬套插进的 状态下， 将其安置在框架内螺丝部。 请注意不要忘记安装衬套。 M2.5 18: 2 个 / 衬套 : 2 个 2. 将盖轻轻推到固定方向，在定位的状态下 紧固螺钉，将其固定住。 (2 处 ) 拧紧扭矩 30 cN·m ( 3 cN·m) 3. 将连接器穿到 R 侧后， …
2.17
操作按钮

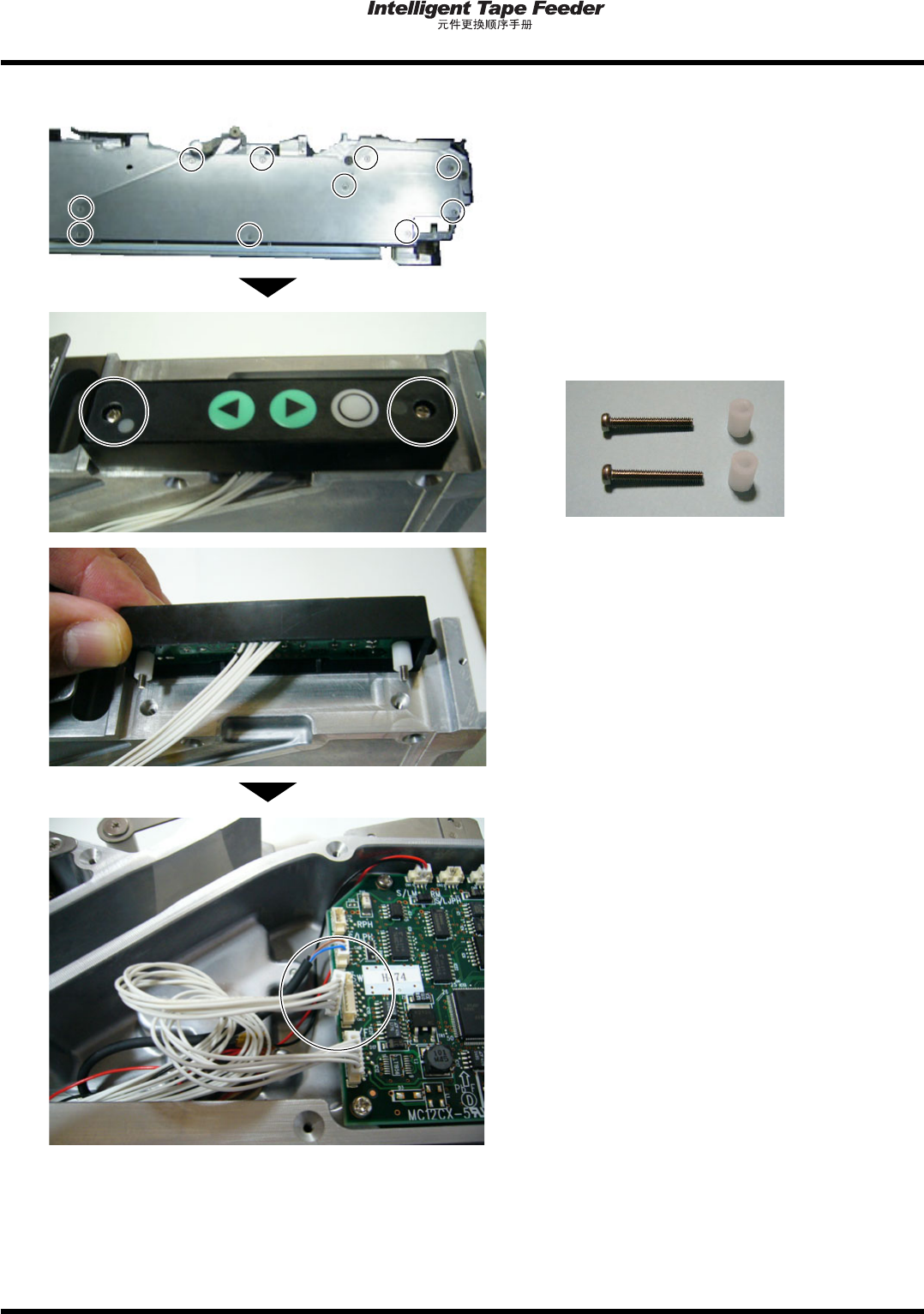

INTF-C-PEA02-A03-03 Page 2-65
3.
将
R
侧的
部分的螺钉全部拆卸后，拆卸
盖。
(10
处
)
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
4.
拆卸螺钉后，拆卸操作按钮和衬套。
(2
处
)
M2.5
18: 2
个
/
衬套
: 2
个
5.
拔出连接器。
(1
处
)
拔出连接器时不要拉配线，而应抓住连接器部
分，将其拔出。
在作业时应采取静电对策。另外，请注意断线。
R
侧
2.17
操作按钮

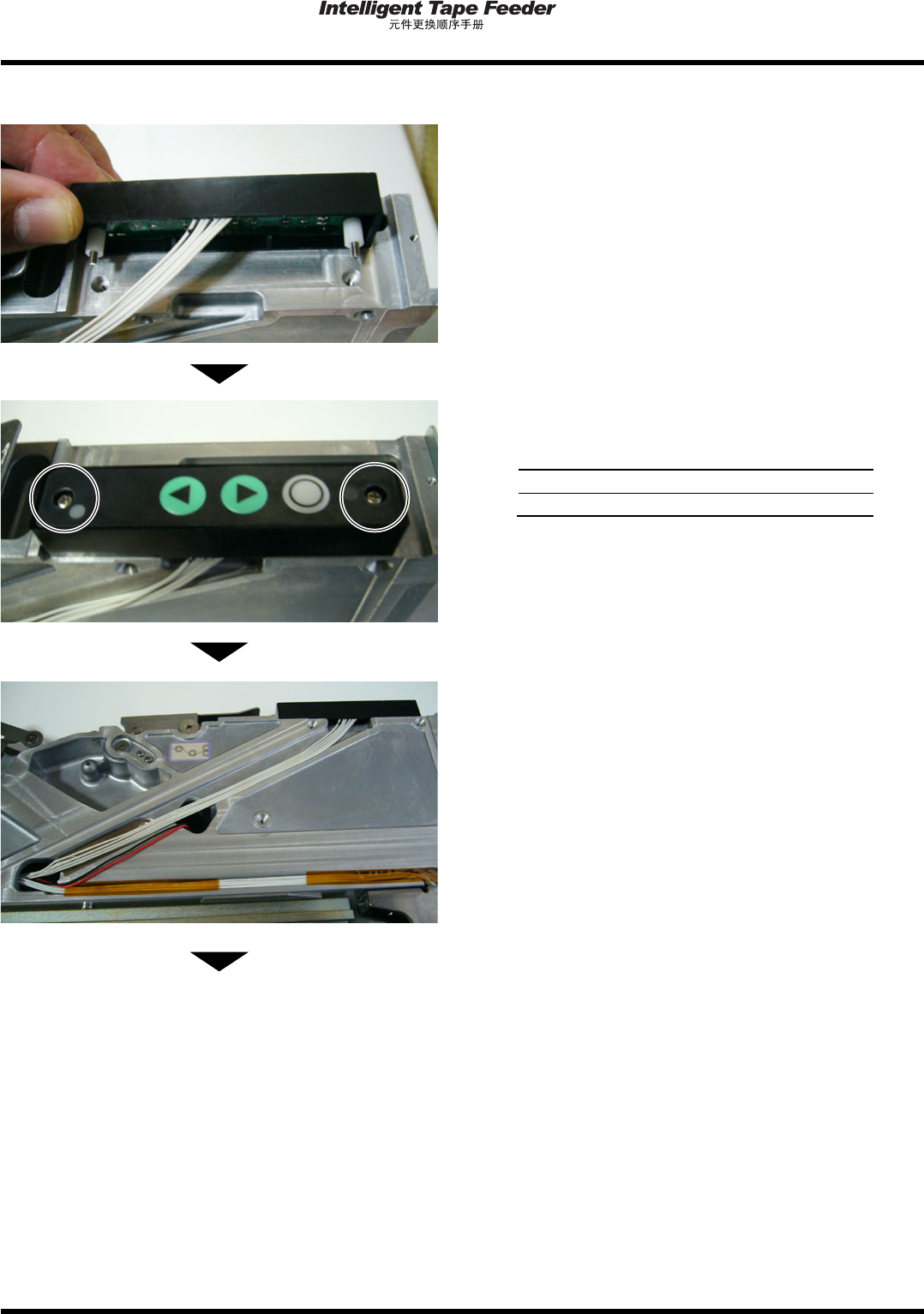

Page 2-66 INTF-C-PEA02-A03-03
安装
1.
将更换的操作按钮安置。
在将紧固螺钉插入，并将衬套插进的状态下，
将其安置在框架内螺丝部。
请注意不要忘记安装衬套。
M2.5
18: 2
个
/
衬套
: 2
个
2.
将盖轻轻推到固定方向，在定位的状态下
紧固螺钉，将其固定住。
(2
处
)
拧紧扭矩
30 cN·m (
3 cN·m)
3.
将连接器穿到
R
侧后，在配线槽的范围内，
为了使白色配线不重叠，将其压住。
下一页
2.17
操作按钮

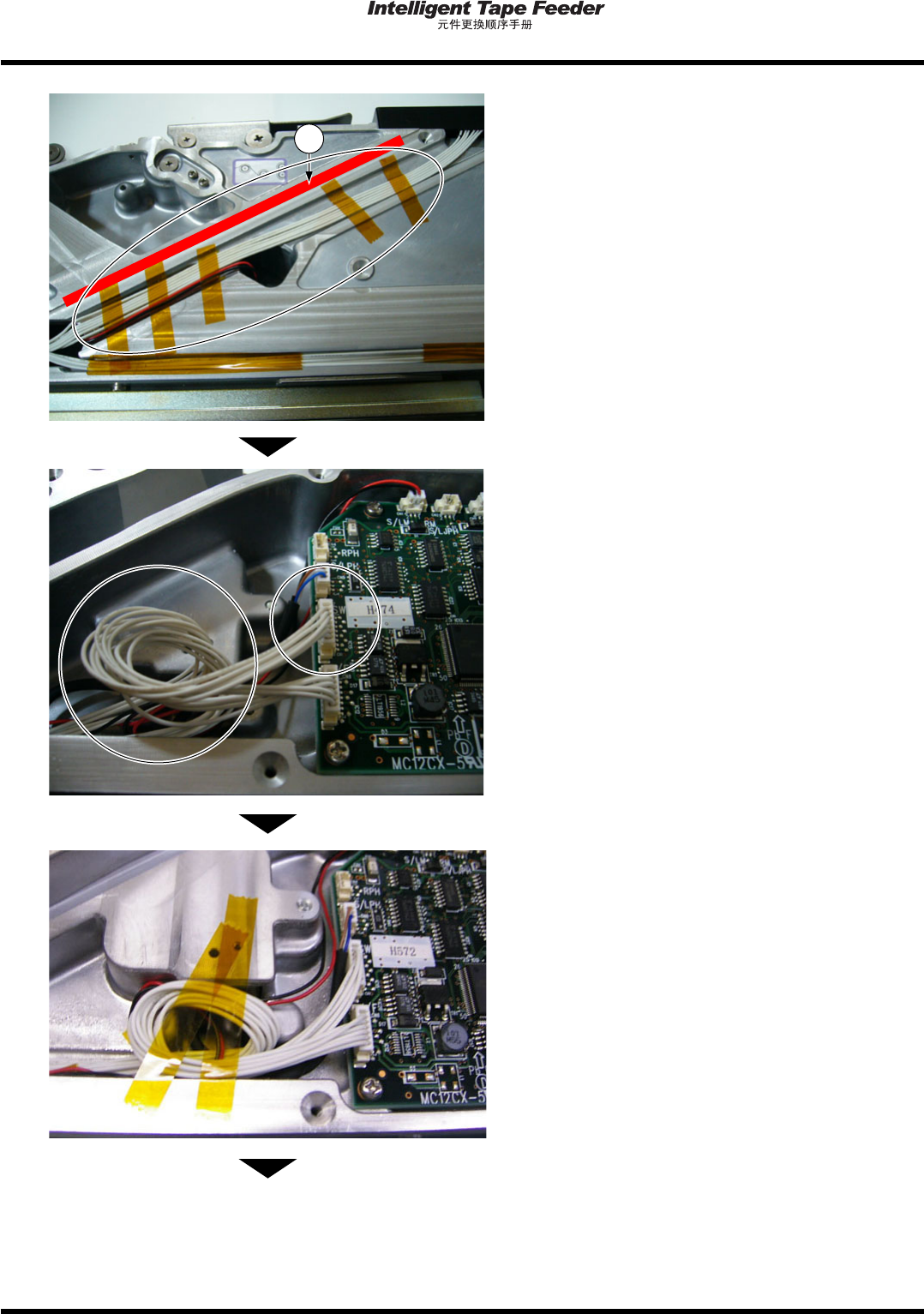

INTF-C-PEA02-A03-03 Page 2-67
4.
用聚酰亚胺胶带固定住。
(5
处
)
聚酰亚胺胶带型号
: N510042833AA
贴聚酰亚胺胶带时，请不要越过
A
线。
(
若越过
A
线，就会从盖的下面露出来。
)
请注意不要将胶带露出配线槽，不要重叠。
5.
将剩余的配线卷起来，轻轻地压下。
6.
将连接器插到基板上。
操作按钮
CN7: SW
在作业时，请采取静电对策。另外，请将连接
器确实插到底。
7.
将配线用聚酰亚胺胶带确实固定住。
用聚酰亚胺胶带固定配线时，请注意不要使配
线松动、松弛。
下一页
A
