1.5 上侧导齿轮 INTF-C-PEA01-A02-02 Page 1-13 1. 1.5 上侧导齿轮 使用工具 十字螺丝刀 ( 位号码 2) 、一字螺丝刀 拆卸 1. 在 L 侧用一字螺丝刀， 在 R 侧用十字螺丝 刀拆卸固定螺钉。 螺钉是紧固在一起的。 拆卸固定螺钉时，请注意不要使弹簧 弹出。 2. 拆卸导杆和弹簧。 下一页 INTF-171P R 侧 固定螺钉 弹簧 导杆 INTF-172P L 侧 固定螺钉 导杆 …
1.4
顶层带盖
Page 1-12 INTF-C-PEA01-A01-02
L
侧

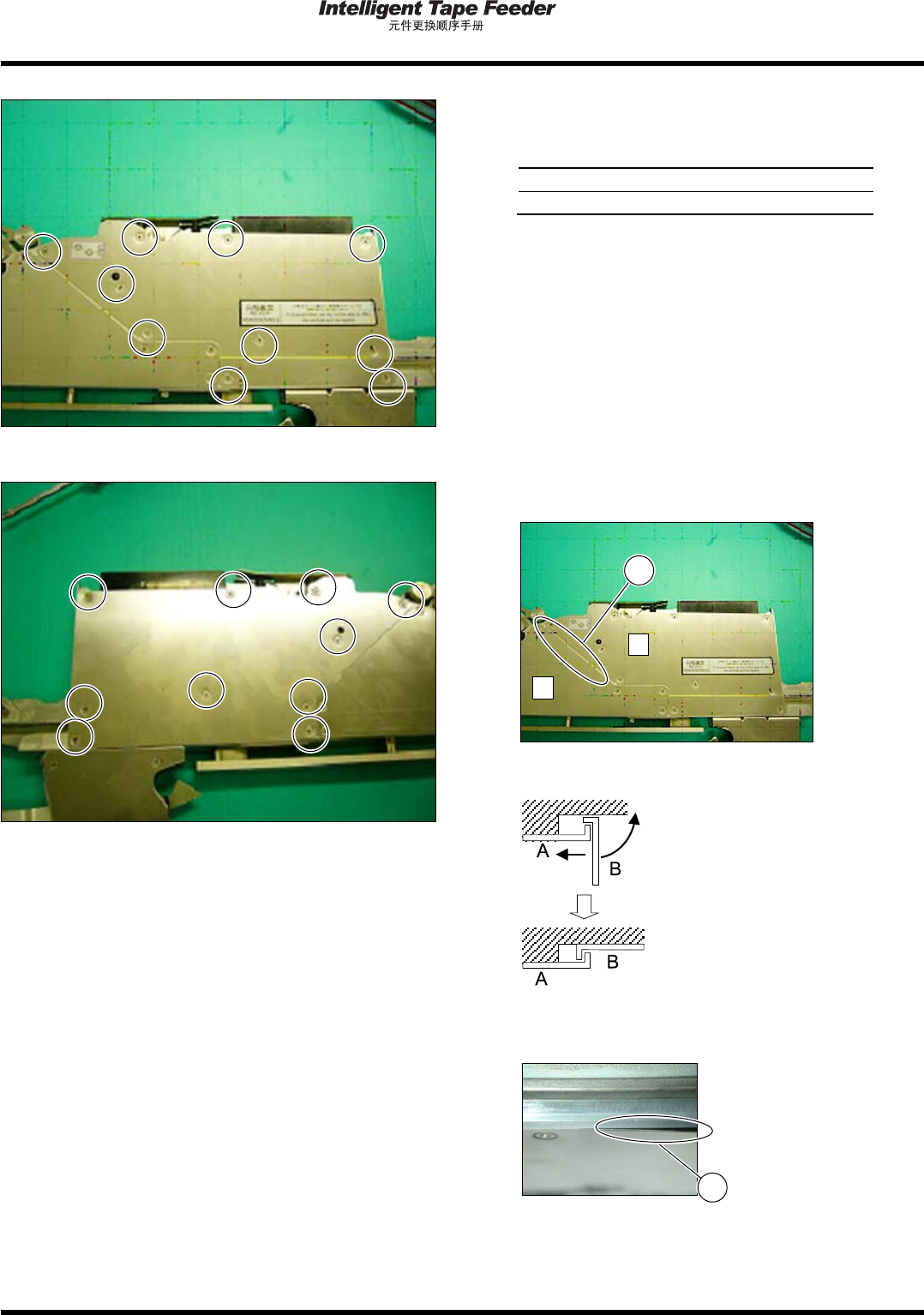

4.
安装好
L
侧
/R
侧的盖之后，将
部分的螺
钉全部紧固。
(LR
各有
10
处
)
拧紧扭矩
40 cN·m (
5 cN·m)
R
侧
L
侧
安装
L
侧的盖
B
时，请在挂住部分
插进盖
A
下面的状态下安装。
拧紧螺钉时，请将各螺钉慢慢拧紧，以避免发
生盖浮起的现象
。
INTF-160P
INTF-161P
INTF-160P
A
B
1
INTF-083E
INTF-209P
2
1.5
上侧导齿轮
INTF-C-PEA01-A02-02 Page 1-13
1.
1.5
上侧导齿轮
使用工具
十字螺丝刀
(
位号码
2)
、一字螺丝刀
拆卸
1.
在
L
侧用一字螺丝刀，在
R
侧用十字螺丝
刀拆卸固定螺钉。
螺钉是紧固在一起的。
拆卸固定螺钉时，请注意不要使弹簧弹出。
2.
拆卸导杆和弹簧。
下一页
INTF-171P
R
侧
固定螺钉
弹簧
导杆
INTF-172P
L
侧
固定螺钉
导杆
弹簧
INTF-170P
INTF-173P
1.5
上侧导齿轮
Page 1-14 INTF-C-PEA01-A02-02

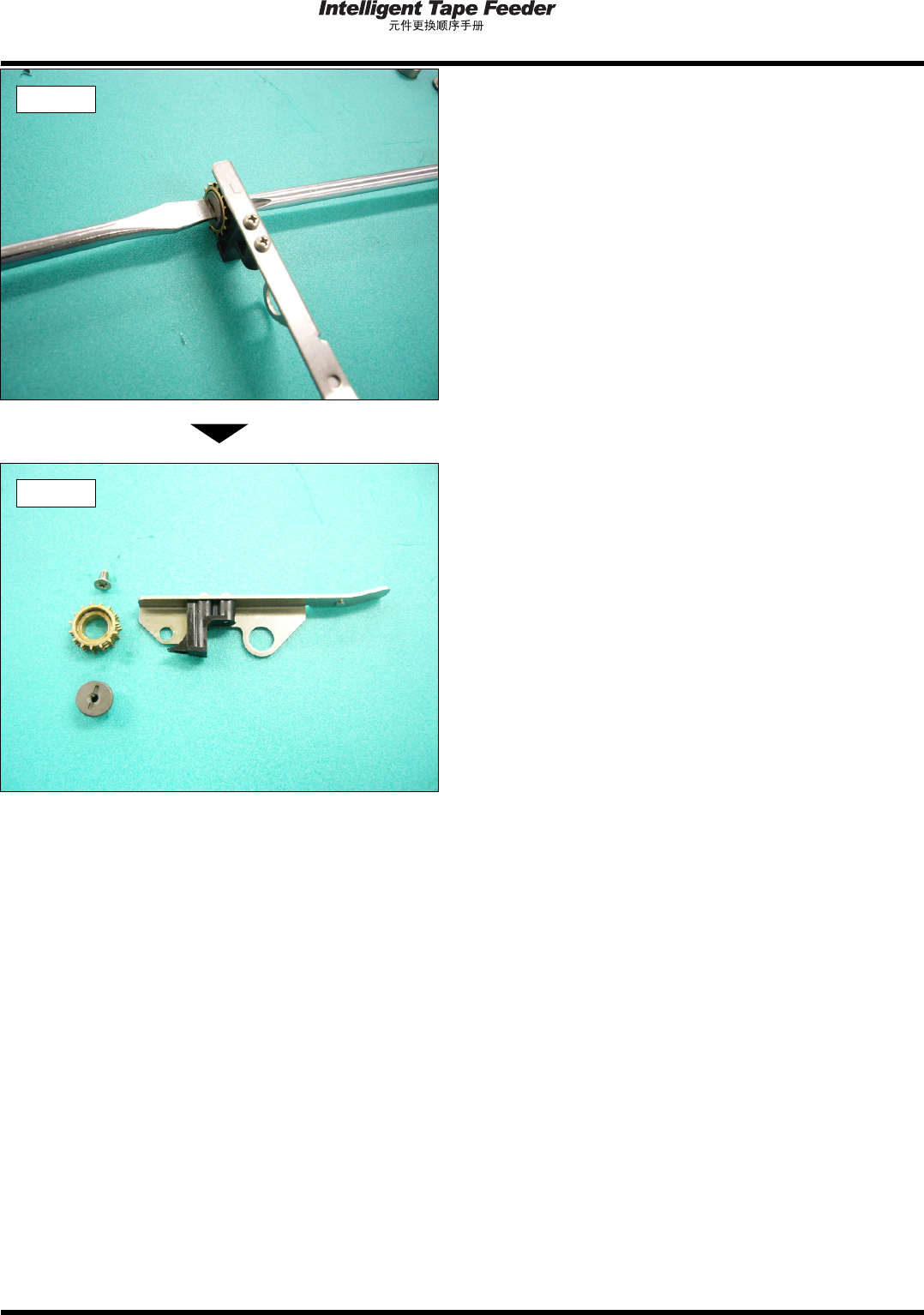

3.
在
L
侧用一字螺丝刀，在
R
侧用十字螺丝
刀拆卸齿轮固定螺钉。
在此以
L
侧为例进行说明。
4.
从导杆上拆卸齿轮。
L
侧
L
侧
