1.5 上侧导齿轮 INTF-C-PEA01-A02-02 Page 1-15 安装 1. 更换新齿轮后，在平移面上薄薄地涂敷润 滑脂。 请使用如下润滑脂。 MP 润滑脂 2S ( 型号 : N510006423AA) 2. 安装好齿轮之后，在 L 侧用一字螺丝刀， 在 R 侧用十字螺丝刀紧固齿轮固定螺钉。 拧紧扭矩 100 cN·m ( 10 cN·m) 组装时， 请使齿轮盘的凸钩插入到齿 轮槽之间。 下一页 平移面 …
1.5
上侧导齿轮
Page 1-14 INTF-C-PEA01-A02-02
3.
在
L
侧用一字螺丝刀，在
R
侧用十字螺丝
刀拆卸齿轮固定螺钉。
在此以
L
侧为例进行说明。
4.
从导杆上拆卸齿轮。
L
侧
L
侧
1.5
上侧导齿轮
INTF-C-PEA01-A02-02 Page 1-15

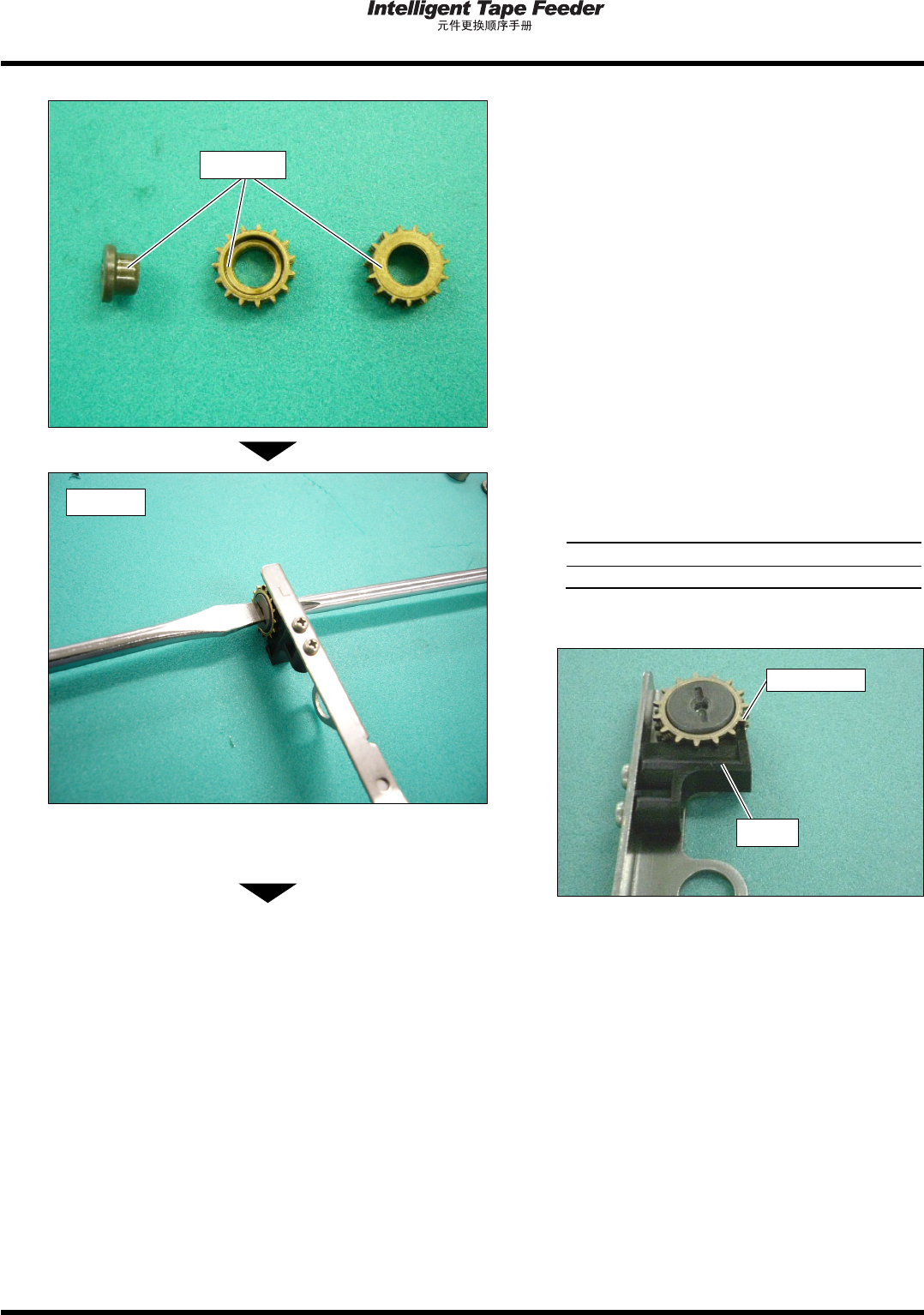

安装
1.
更换新齿轮后，在平移面上薄薄地涂敷润
滑脂。
请使用如下润滑脂。
MP
润滑脂
2S
(
型号
: N510006423AA)
2.
安装好齿轮之后，在
L
侧用一字螺丝刀，
在
R
侧用十字螺丝刀紧固齿轮固定螺钉。
拧紧扭矩
100 cN·m (
10 cN·m)
组装时，请使齿轮盘的凸钩插入到齿轮槽之间。
下一页
平移面
齿轮盘
齿轮槽
L
侧
1.5
上侧导齿轮
Page 1-16 INTF-C-PEA01-A02-02

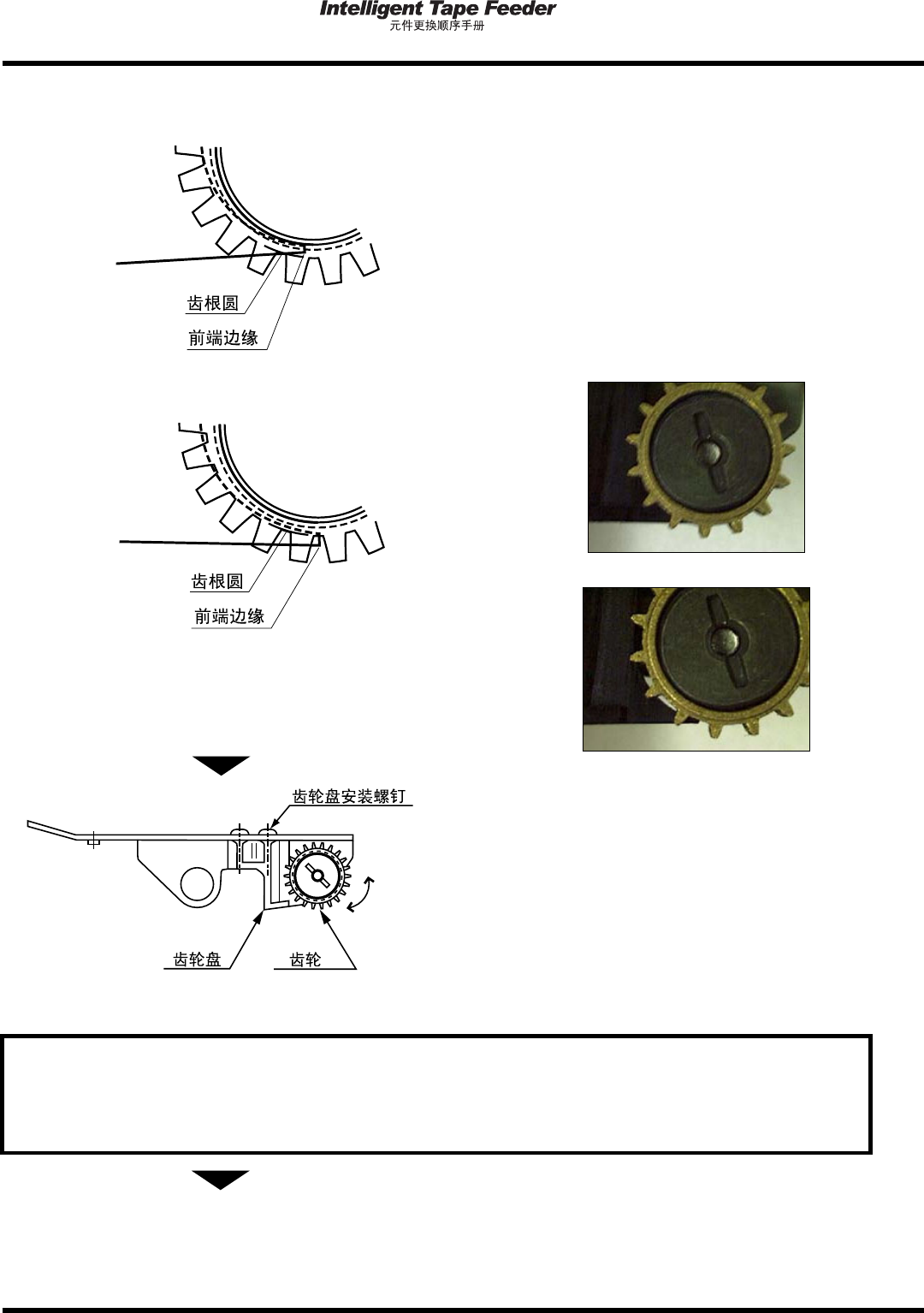

3.
确认齿轮盘的前端和齿轮圆的位置关系是
否适当。
请以目视确认从齿根圆中有没有突出齿轮盘的
前端边缘。
请在把齿轮盘轻轻压到齿轮槽部的状态下紧固
螺钉。
齿轮盘的凸钩前端离开齿轮槽部时，齿轮盘的前
端边缘从齿根圆突出，有可能顶层带将会致使导
入动作变得异常。
(
好的例子
)
INTF-210P
(
不好的例子
)
INTF-211P
4.
在安装好齿轮盘的状态下用手旋转齿轮。
请确认齿轮旋转是否顺利。
图表示
8 mmWTF
的右轨道
要求
进行步骤
3.
、
4.
的检查后，如果其状态不正确，请放松齿轮盘安装螺钉，调整齿轮盘
的位置，然后拧紧螺钉。
下一页
(
好的例子
)
INTF-090C
INTF-091C
(
不好的例子
)
INTF-104C
