1.10 顶层带导入伞齿轮 INTF-C-PEA01-A04-02 Page 1-39 安装 1. 更换为新的齿轮后，在平移面、轴侧面、 伞齿轮的齿面上薄薄地涂敷润滑脂。 请勿涂敷在伞齿轮的外周齿面。 请使用如下润滑脂。 MP 润滑脂 2S ( 型号 : N510006423AA) 2. 使齿轮吻合后用螺钉暂时固定。 3. 确认电机侧齿轮和伞齿轮的吻合状态。 请确认高度与相邻小齿轮是否一致。 下一页 L 侧 R 侧 平移…
1.10
顶层带导入伞齿轮
Page 1-38 INTF-C-PEA01-A04-02

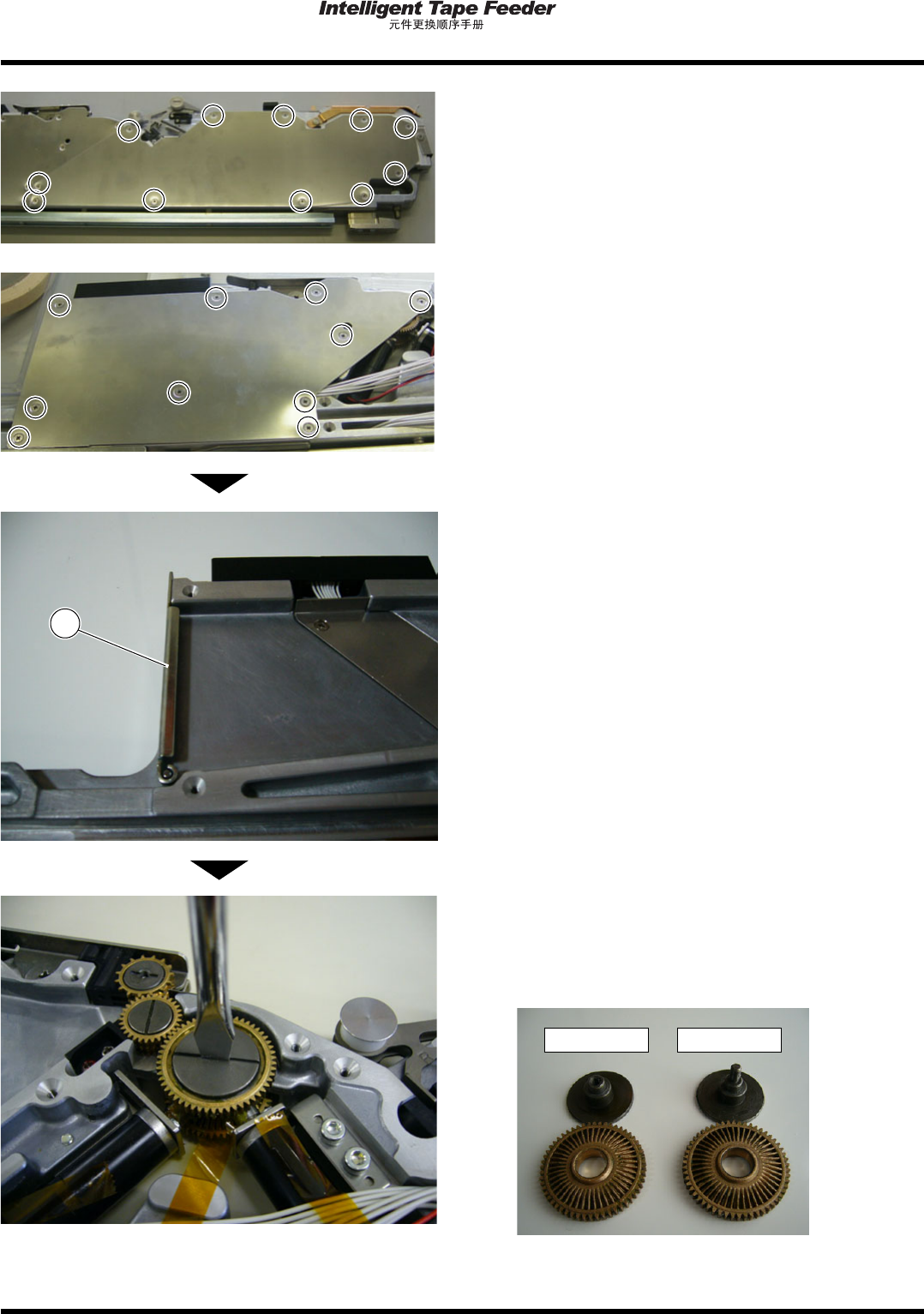

3.
将
R
侧的
部分的螺钉全部拆卸后，拆卸
盖。
(21
处
)
在安装时使用拆卸来的螺钉。
请注意保管，切勿丢失。
4.
拆卸顶层带的盖
。
5.
用一字螺丝刀转螺钉，拆卸
L
侧
/R
侧的齿
轮。
螺钉是紧固在一起的。
R
侧
(
前
)
R
侧
(
后
)
L
侧
R
侧
1
1.10
顶层带导入伞齿轮
INTF-C-PEA01-A04-02 Page 1-39

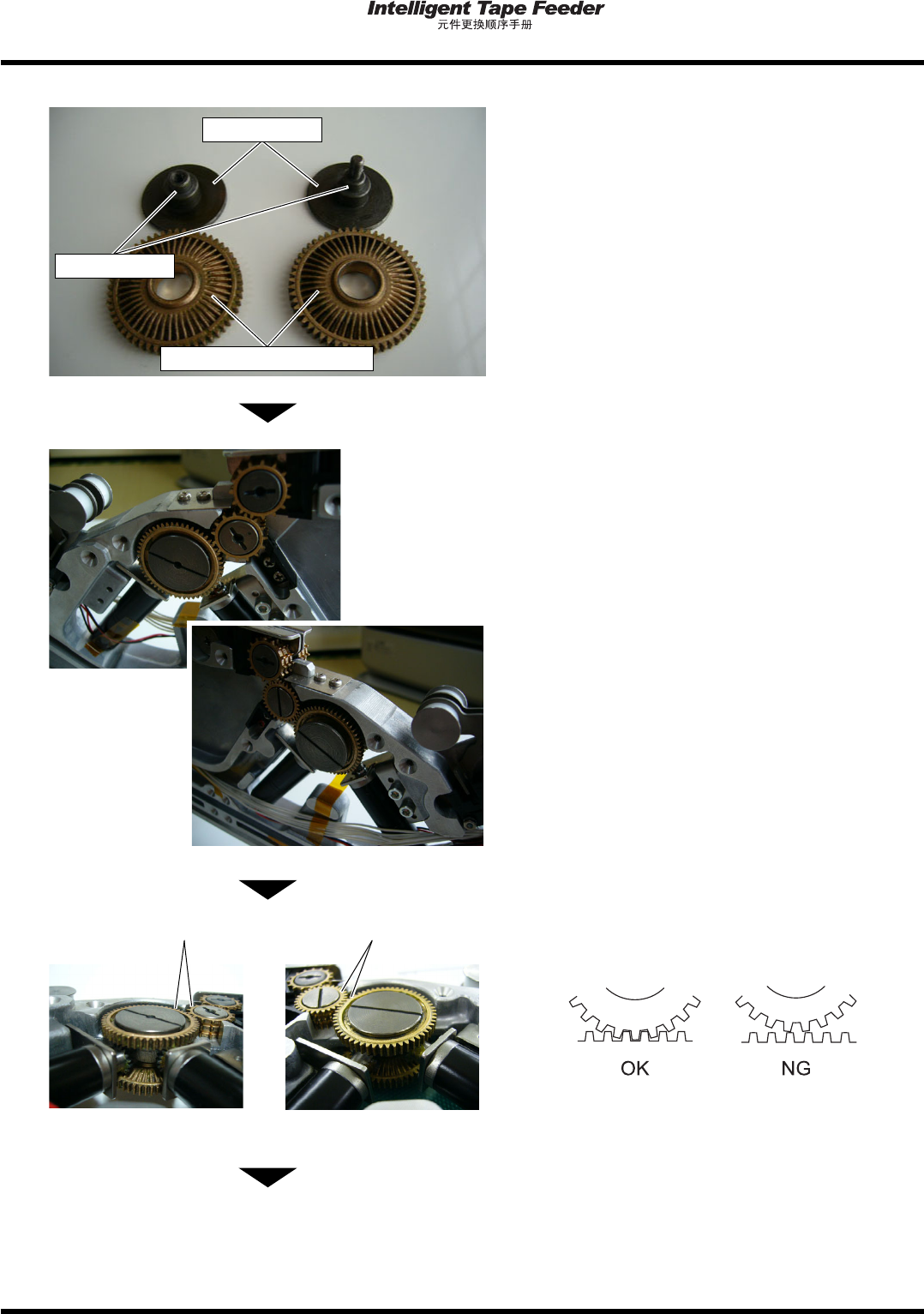

安装
1.
更换为新的齿轮后，在平移面、轴侧面、
伞齿轮的齿面上薄薄地涂敷润滑脂。
请勿涂敷在伞齿轮的外周齿面。
请使用如下润滑脂。
MP
润滑脂
2S
(
型号
: N510006423AA)
2.
使齿轮吻合后用螺钉暂时固定。
3.
确认电机侧齿轮和伞齿轮的吻合状态。
请确认高度与相邻小齿轮是否一致。
下一页
L
侧
R
侧
平移面
轴侧面
伞齿轮的齿面
INTF-120E
L
侧
同一高度
R 侧
同一高度
1.10
顶层带导入伞齿轮
Page 1-40 INTF-C-PEA01-A04-02
4.
将
L
侧
/R
侧的齿轮都用一字螺丝刀安装。
螺钉是紧固在一起的。
拧紧扭矩
100 cN·m (
10 cN·m)
5.
将
L
侧的顶层带盖
插进。
下一页
