QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2) 机 种 确 认 方法 Y 线轨 （右）的平行度 ：20μm以下 Ｙ坐 标 有 关 Ｘ坐 标 位置的偏斜，影响Ｘ方向的点胶精度。 会 给 Ｙ 轴 后通道增加 负 荷，Ｙ 轴 后通道 损 坏，降低寿命。 １．确 认 方法 ①把上 图 的 夹 具固定到左 侧 的2个后通道部。 ②把 测 定 仪 器安装到 夹 具右端， 顶 到右 侧 的后通道内 侧 面。 ③在全行程移 动夹 具，确 认 平…

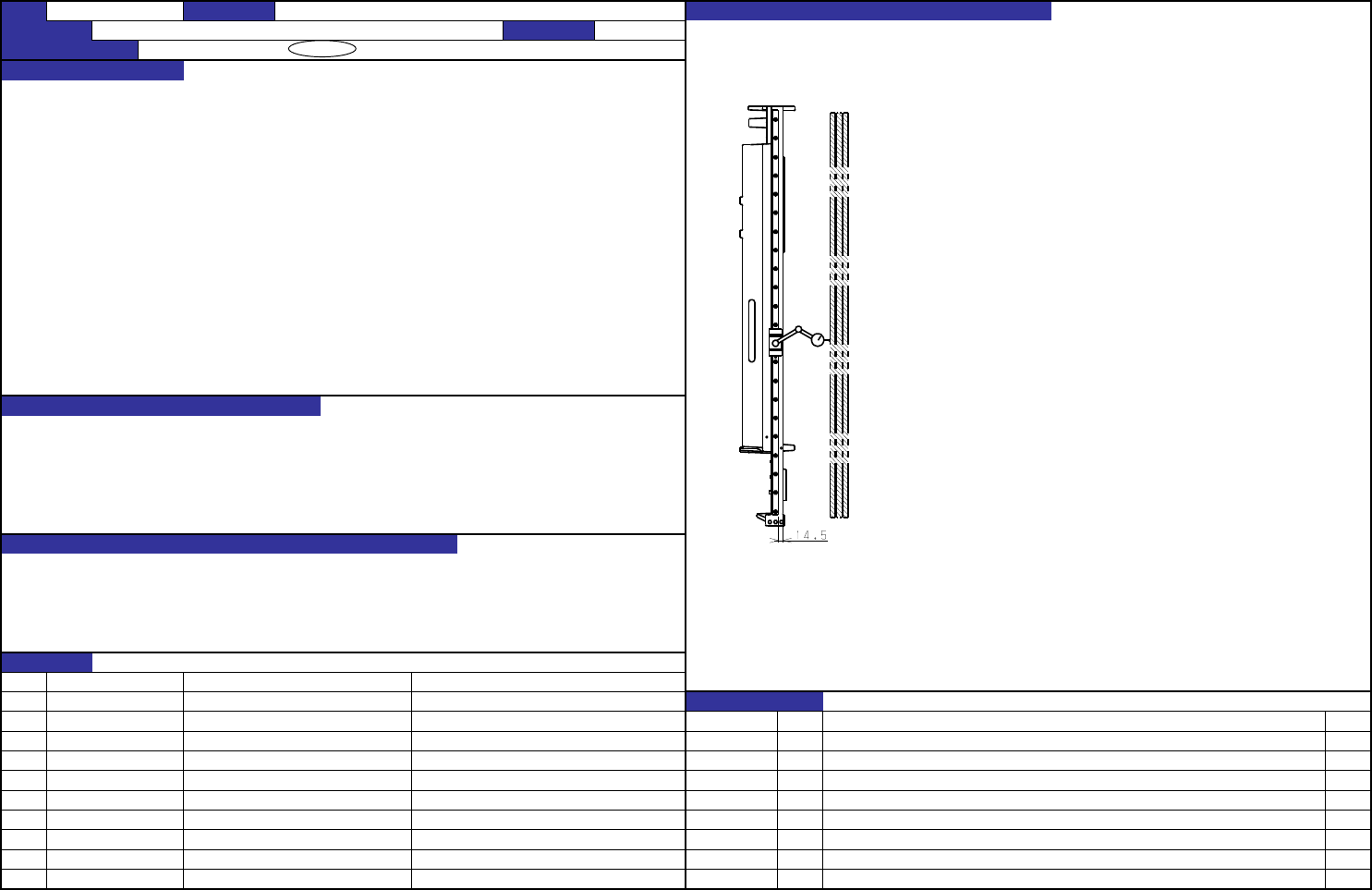

QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
确认方法
１－１．确认方法
①安装为了设置Ｉ型伸缩的夹具。
Y线轨（左）的真直度 ：２０μｍ以下 ②把拨盘表安装到后通道块，在导向器的两端调整I型伸缩位置
让拨盘表的直为”０”。
③在后通道的全行程，确认真直度为２０μｍ以下。
１－２．调整方法
①左图所示的底座的Y轴部的侧面加工面和后通道的距离在后通
道的前后两端距离，调整为１４．５ｍｍ。
②拧松真直度为规格外的后通道螺丝，把轨道位置的真直度重新
调整到为２０μｍ以下，拧紧螺丝。
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的点胶精度。
会给Ｙ轴后通道增加负荷，Ｙ轴后通道损坏，降低寿命。
１．点胶精度（Ｘ方向）的恶化
２．Ｙ方向移
动时发生异常声音
３．Ｙ轴后通道损坏，降低寿命。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－7
KD-2077 装置名称 ＸＹ装置
确认方法及调整方法（故障处理方法）
编制日期
2007/12/20功能名称
Y线轨（左）的真直度
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号
品名
有关质量特性
内容
'07.12.20
新设
日期
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
机种
确认方法
Y线轨（右）的平行度 ：20μm以下
Ｙ坐标有关Ｘ坐标位置的偏斜，影响Ｘ方向的点胶精度。
会给Ｙ轴后通道增加负荷，Ｙ轴后通道损坏，降低寿命。
１．确认方法
①把上图的夹具固定到左侧的2个后通道部。
②把测定仪器安装到夹具右端，顶到右侧的后通道内侧面。
③在全行程移动夹具，确认平行度为２０μｍ以下。
１．点胶精度（Ｘ方向）的恶化 ２．调整方法
２．Ｙ方向移动时发生异常声音 ①在后通道的前后两端附近，上图表示的底架Ｙ轴部侧面的加工面和后通道的
３．Ｙ轴后通道损坏，降低寿命。 距离调整为１４．５ｍｍ。
②拧松平行度规格外的右侧后通道螺丝，调整轨道位置，把平行度重新调
整
为２０μｍ以下，然后拧紧螺丝。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－8
KD-2077 装置名称 ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称
Y线轨（右）的平行度 编制日期
2007/12/20
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
变更履历
日期 内容
'07.12.20
新设
货号
品名
有关质量特性
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
后通道(左侧)
后通道(右侧)
测定仪器
夹具
QA表 ＮＯ． 9 (1/2) ＮＯ． 9 (2/2)
机种
确认方法
·Y托架平行度 用线台上装在磁铁支架顶端的刻度盘进行测定。
Y轴方向 ：30μm以下
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－9
KD-2077 装置名称 ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称 Y托架平行度
编制日期
2007/12/20
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
货号
品名
有关质量特性
变更履历
内容
'07.12.20
新设
日期
