QA表 ＮＯ． 17 (1/2) ＮＯ． 17 (2/2) 机 种 １．把 拨盘标 尺安装到点胶 头 的ＯＣＣ 摄 像机支架，在下列 圆标记 的中央附件 测 定，把它 们调 整到 规 格 值 。（４ 处 ） １．ＢＵ台的上面平面度 ０．０２ｍｍ ２． 轨 道 导 向 轴 和 侧 臂的芯一致 ４ｍｍ±0.5mm（ 图 示的尺寸） 拧 松固定螺 丝 ， 转动 中央的 调节 螺 丝 ＢＵ台的高度可以 变 化。 ※ 调节 螺 丝拧 松后，球螺 …

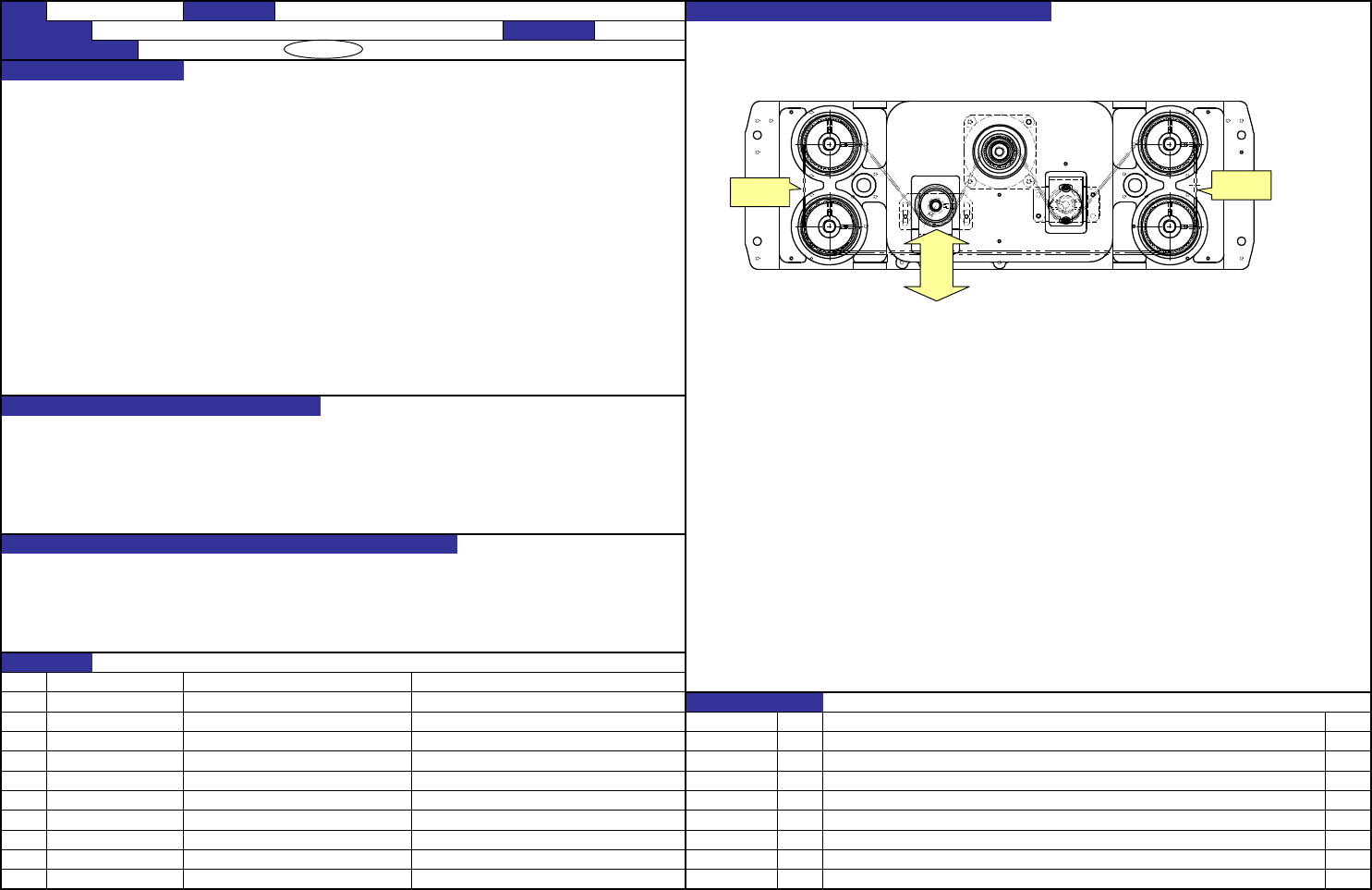

QA表 ＮＯ． 16 (1/2) ＮＯ． 16 (2/2)
机种
１．向音波式皮带张力计输入规定的数值，放到下列的位置进行测定。
调整时，请拧松张力架组件的固定螺丝，移动调整。
１．ＢＵ驱动用同步皮带张力
４２．５Ｎ±2.5N
Weight=002.5
Width=009.0
Span=0097
（Ｌ尺寸 Span=0170)
※本图是从背面看的图。
１．传导ＢＵ马达的驱动力，让ＢＵ台上下移动。
１．ＢＵ台上下不动作。发生异常声音。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－16
内容
'07.12.20
新设
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
基板钳夹动作的稳定（ＢＵ台的上下） 编制日期
2007/12/20
KD-2077 装置名称
传送 确认方法及调整方法（故障处理方法）
測定位置
測定位置
弱
強

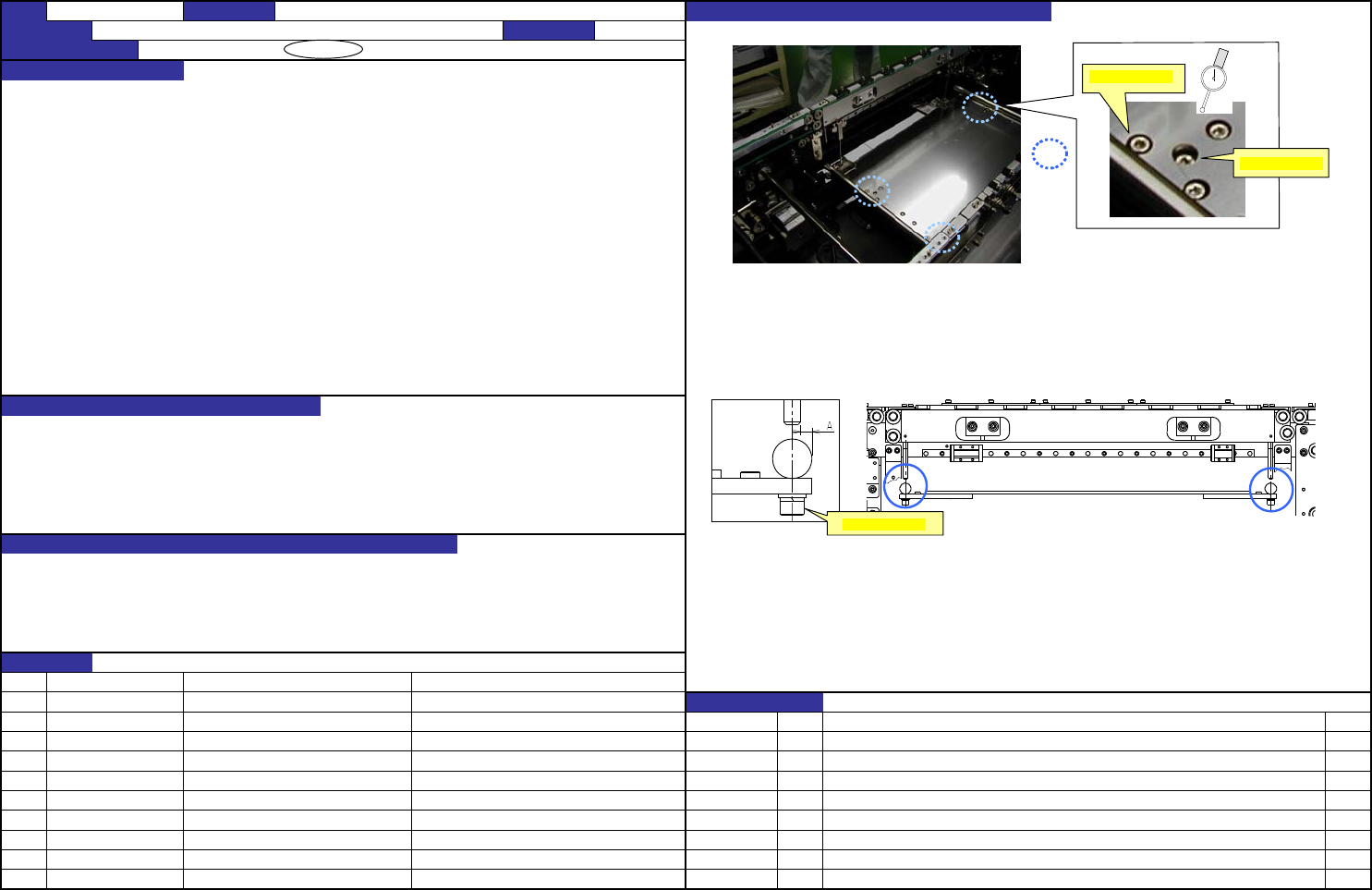

QA表 ＮＯ． 17 (1/2) ＮＯ． 17 (2/2)
机种
１．把拨盘标尺安装到点胶头的ＯＣＣ摄像机支架，在下列圆标记的中央附件测定，把它们调整到规格值。（４处）
１．ＢＵ台的上面平面度
０．０２ｍｍ
２．轨道导向轴和侧臂的芯一致
４ｍｍ±0.5mm（图示的尺寸）
拧松固定螺丝，转动中央的调节螺丝
ＢＵ台的高度可以变化。
※调节螺丝拧松后，球螺丝有可能脱落，作业时请注意。
※进行BU台的平整度调整时，在BU台位于-27mm的状态下手动操作。（03.02.12.追加）
２．设定为最大宽度时，轨道导向器和侧架的芯应调整一致。
拧松侧架固定螺丝，把Ａ尺寸调整成规格值。
１．让ＢＵ台上下移动。
生产基板的钳夹稳定
２．生产基板的钳夹稳定
１．负荷增加，妨碍ＢＵ台的上下移动。
发生异常声音
基板钳夹不稳定（根据位置）。
２．基板钳夹尺寸不同情况不同。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－17
内容
'07.12.20
新设
日期
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
基板钳夹的稳定（ＢＵ台的平面） 编制日期
2007/12/20
KD-2077 装置名称
传送 确认方法及调整方法（故障处理方法）
固定ねじ（３ヶ所）
調節ねじ（中央）
サイドビーム止めねじ
侧架固定螺
丝
固定螺
丝
(
3
处
)
调节固定螺
丝

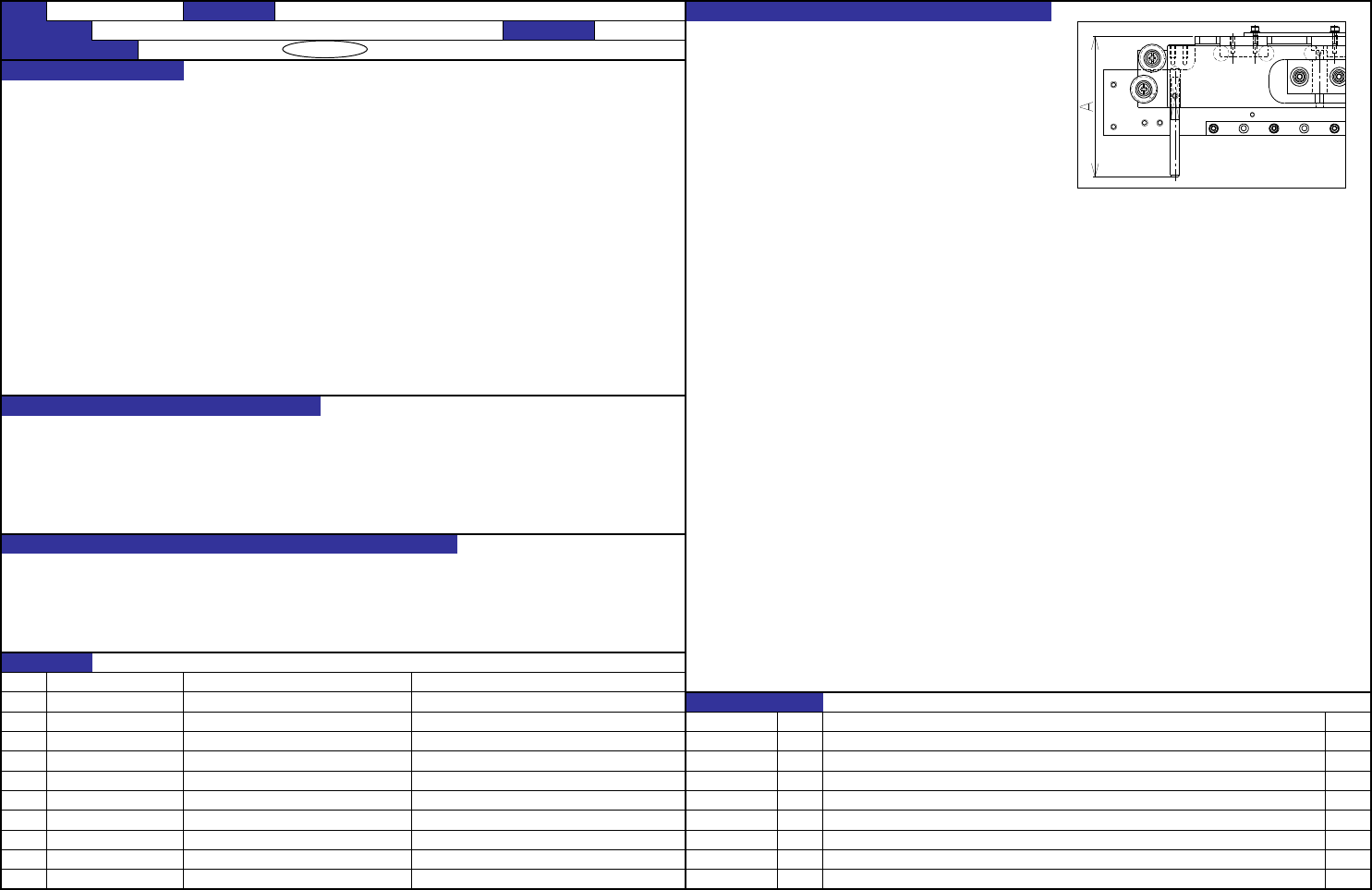

QA表 ＮＯ． 18 (1/2) ＮＯ． 18 (2/2)
机种
１．拧松②螺丝，调整①的凸量（Ａ尺寸）。
１．传送轨道ＦＣ、ＲＣ到轨道导向轴的凸量
传送轨道ＦＣ、ＲＣ上面到轨道导向轴前端（下端面）的距离Ａ： 91ｍｍ±0.1mm
※但是，此值示大约值,根据传送上面的高度或ＢＵ台的平面度，采用「２」（下面）的作业进行变更。
２．传送高度偏差调整时的传送轨道ＦＣ、ＲＣ两端的松动
０．１ｍｍ以内
２．把传送轨道宽度变更为最大尺寸
「机器安装」→「ＭＳ参数」→「偏差设定」→「传送偏差」→「支撑台偏差」
经演示，慢慢上升ＢＵ台。
以传送轨道ＦＣ、ＲＣ的各两端部(４处）中的一处没有松动（手感）为基准，确认画面上的ＢＵ台
高度的数值（Ｂ）。
从上述位置，经演示，上升ＢＵ台，让４
处都没有松动，基准的数值（Ｂ）可以增加０．１ｍｍ以内
(按「ENTER」，保存最上升位置的值）。
超过０．１ｍｍ的话，从画面上确认哪个位置凹，用「１」的方法变更Ａ尺寸的数值。
１．基板钳夹的前后左右压入量的调整
２．与「１」相同。
１．基板四角的钳夹量（压入量）不一致。
钳夹好的部位→发生松动贴装不稳定。 钳夹强→钳夹压力集中，有损坏基板等危险。
２．与「１」相同。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【5】－18
内容
'07.12.20
新设
SM8040602TP SCREW
日期
40000812 RAIL_GUIDE_SHAFT
变更履历
货号
品名
有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
基板钳夹的稳定（上限高度的设定） 编制日期
2007/12/20
KD-2077 装置名称
传送 确认方法及调整方法（故障处理方法）
