QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2) 机 种 １． 基板上接上 电 源。 主体 调 整： 仅 以CN8、CN29、CN30、CN31 连 接主体，接通 电 源。 基板个体 No VR TE+ TE- TE1V 调 整 值 1 VR1 TE9 TE11 - 2.000±0.02V 定 为 2 销 上+，3 销 上-。 2 VR2 TE8 TE11 - 4.000±0.02V 3 VR3 TE10 TE16 - 1.000…

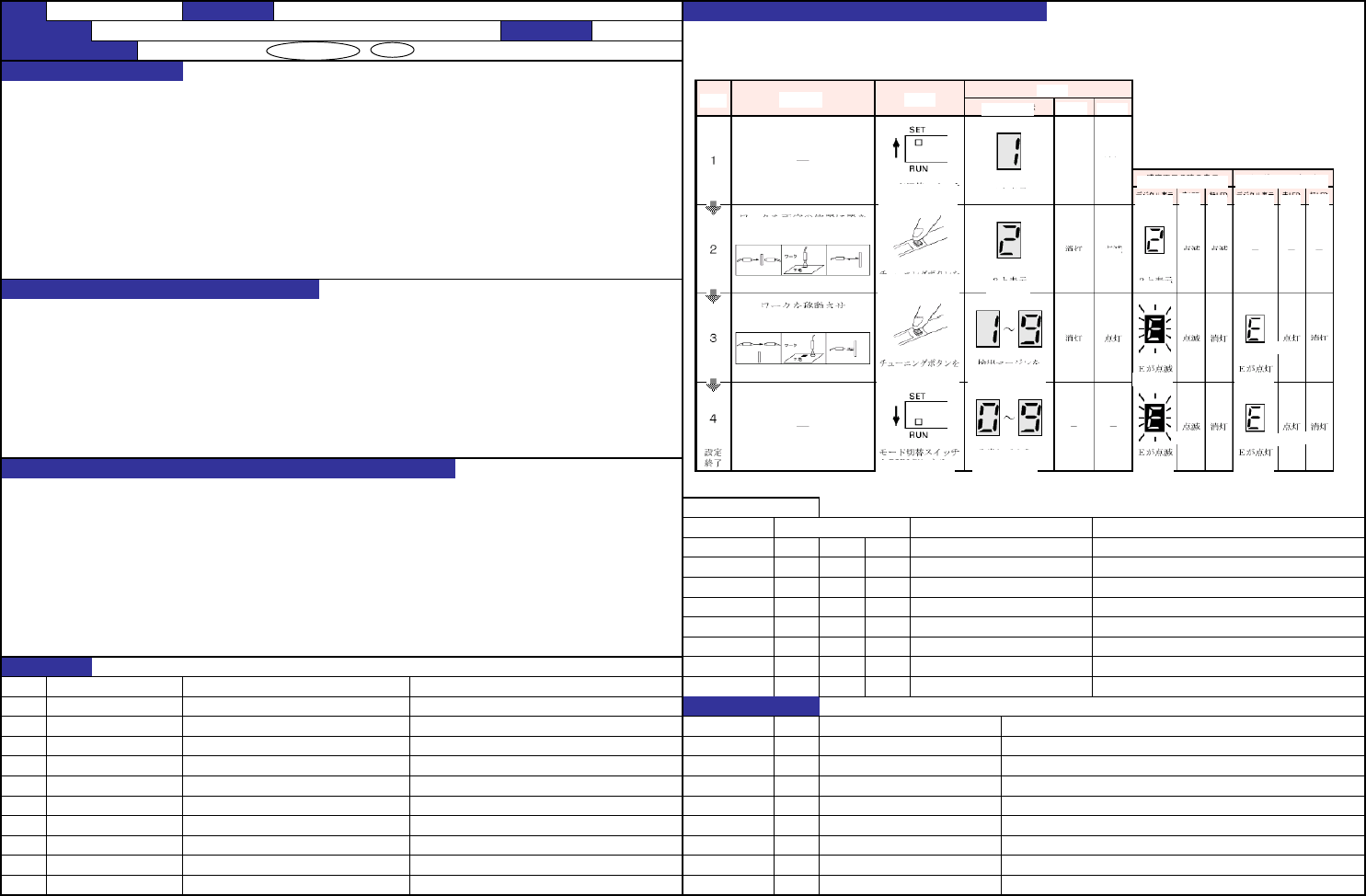

QA表 ＮＯ． 6 (1/2) ＮＯ． 6 (2/2)
机种
①灵敏度调整前，确认『L-ON/D-ON变换开关』是否是 ”Ｄ－ＯＮ”侧。
②灵敏度调整时，把『Ｆ面绿色光泽，Ｒ面无光泽』的轧花基板作为工件使用。
可以检测黑色消光（无保护层）蚀刻基板和
Ｆ面绿保护层Ｒ面，无保护层的蚀刻基板。
1. 可以检测各种各样的基板，为了不检测安全护罩等基板以外的东西而调整。
１．基板传送时基板检测发生异常
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＮＯ ＣＤＥ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－6
新设
'07.10.26
日期
货号
品名
有关质量特性
40002212
ＷＡＩＴ传感器组件
变更履历
对象元件
故障发生履历
日期
发生时期
内容
预想故障（应规格调整值不良而发生的故障）
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称
基板检测传感器灵敏度（ＷＡＩＴ）
作成日 2007/10/26
KD-2077 装置名称
电力 确认方法及调整方法（故障处理方法）
处理
内容 処理
顺 序
设定条件
操 作
显 示
数字显示
红LED
绿LED
灭灯
灭灯
灭灯
灭灯
灭灯
灭灯
灭灯
闪烁
闪烁
闪烁闪烁
闪烁
灭灯
灭灯
亮灯
亮灯
放置到工件的位置
移动工件
把模式变换开关设
定到SET侧
把模式变换开关设
定到RUN侧
显示1
显示2
用1-9显示检测标记
用0-9显示入光
等级
显示2
E闪烁
E闪烁
输出OFF
灵敏度不足时的显示
等级差不足时的显示
E闪灯
E闪灯
输出OFF
按1次按键。(第1次)
按1次按键。(第2次)
数字显示 红LED 绿LED 数字显示 红LED
绿LED
QA表 ＮＯ． 7 (1/2) ＮＯ． 7 (2/2)
机种
１． 基板上接上电源。
主体调整：仅以CN8、CN29、CN30、CN31连接主体，接通电源。
基板个体
No VR TE+ TE- TE1V
调整值
1 VR1 TE9 TE11 - 2.000±0.02V
定为2销上+，3销上-。
2 VR2 TE8 TE11 - 4.000±0.02V
3 VR3 TE10 TE16 - 1.000±0.02V
4 VR4 TE12 TE16 - 2.397±0.01V
※下图○圈的是调整值VR、TE。□圈的是１．00输入插头和确认用TE。
5 VR5 TE13 TE16 TE17 2.300±0.01V
6 VR6 TE14 TE16 TE18 2.300±0.01V
7 VR7 TE15 TE16 TE19 2.300±0.01V
VR：旋钮 TE：核对销
１． 电空调节器的压力的正确设定的调整。
２． 温度的正确测定的调整
３． 剩余检知•水位差补正的正确行使的调整。
１． 点胶不良（跳起卡线）的增加
ＮＯ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－7
：准备DC+24V±5%的电源，再加上CN8的1销+2销。
准备DC+１．00±0.01V别的电源，在加上LCN29、CN30、CN31。
KD-2077 装置名称
电力 确认方法及调整方法（故障处理方法）
功能名称
HEAD MAIN PCB ASM的旋钮调整
作成日 2007/10/26
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
２． 参照规格表，万用表的+上接续TE+，-上接续TE-，旋转VR和调整植一致。
预想故障（应规格调整值不良而发生的故障）
对象元件
40063552 HEAD MAIN PCB ASM
变更履历
货号
品名
有关质量特性
日期
'07.10.26
内容 処理
新设
QA表 ＮＯ． 8 (1/2) ＮＯ． 8 (2/2)
机种
１．调整基准电压之前，请确认ＤＣ电源输出电压的调整。
２．用数字万用表测定检查端子ＴＰ４（＋８ＶＲＥＦ）的电压。
ＧＮＤ端子使用ＴＰ１（ＡＧＮＤ）。
＋８ＶＲＥＦ＝８．０００Ｖ±０．００５Ｖ ３．调整电位器ＶＲ１，让上述的测定值为规格调整值。
ＴＰ１ ＴＰ２ ＴＰ３ ＴＰ４ CN1
○○○○ OCCLIGHT
VR1 AGND GND
+
24VRE
T
+8VREF
１. 直接影响ＯＣＣ照明和ＶＣＳ照明的照度，也影响识别和贴装精度。
１．图像识别发生异常。
２．贴装精度变坏。
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＣＤＥ
ＮＯ ＣＤＥ
①
②
ＮＯ．
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【7】－8
'07.10.26
2007/10/26
新设
日期
变更履历
内容 処理
有关质量特性
40001904
日期
发生时期
内容
处理
故障发生履历
预想故障（应规格调整值不良而发生的故障）
KD-2077 装置名称
电力 确认方法及调整方法（故障处理方法）
功能名称
LIGHT CTRL PCB ASM 基准电压
作成日
质量特性(规格调整值）
功能作用（规格调整值的意义）
ＬＩＧＨＴ ＣＴＲＬ基板组件
品名
ＤＣ电源输出电压的调整
对象元件
货号
质量保证类别
功能・安全性 / 可靠性 / 安全性 / 商品特点
