NPM-W2 2018.0416 - 130 - C-24 希望对插入的引脚线元件的引脚线 ( 针 ) 进行识别 Factory 多功能识别照相机 PIP 照明 1. 概要 多功能识别照相机 PIP 照明是仅仅针对插入的引脚线元件的引脚线 ( 针 ) 进行识别的照明。 3 吸嘴贴装头 V2 为对象 。 2. 主要功能 项 目 规 格 PIP 照明功能 是根据聚集的光线，来仅仅针对插入的引脚线进行区别、识别的功能 侧面照明功能 对 BGA…
NPM-W2 2018.0416
- 129 -
C-23
希望在对托盘元件、以及编带供料器元件进行吸着前，进行元件表面字符或
2D
代码的识别
Factory
吸着前检查
(
字符
/2D) (
许可证
)

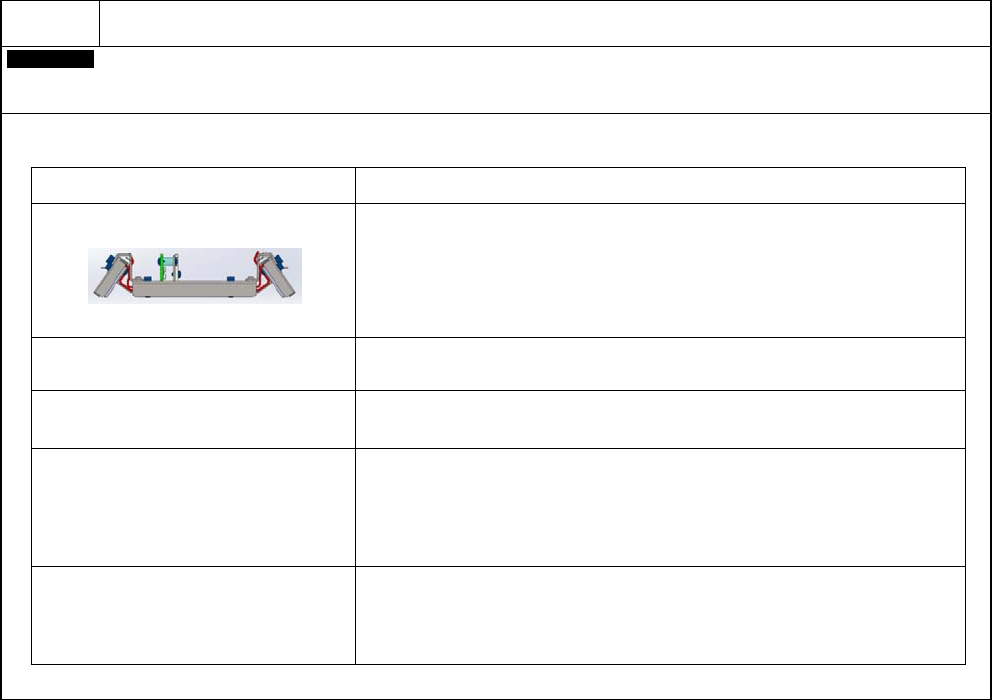

5. 基本构成
项 目 内 容
贴装头相机 LED 照明 2
这是为了对字符、2D 代码进行识别而追加装备了 LED 照明的、
贴装头相机 LED 照明。
托盘供料器成套设置
这是吸着前检查(字符
・2D)时的专用调整螺栓。
另外、托盘供料器是、用调整螺栓来设置。
吸着前检查 (字符・2D) 的许可证
每 1 台设备都需要许可证。
吸着前检查服务器电脑
这是运行对极性进行识别的吸着前检查服务器软件的电脑。
硬件以及软件的规格以 NPM-DGS 为准。
※ 请由客户准备。
※ 可与 NPM-DGS 客户端电脑共用 (推荐)。
但不能与 NPM-DGS 服务器电脑共用。
图像处理软件许可证 这是对字符、2D 代码进行识别的图像处理软件的许可证。
需要在吸着前检查服务器电脑中安装许可证。
装了附属的 USB 密钥锁后就可识别。
※使用本许可证、在生产线的代表设备里面、请购买一个。
NPM-W2 2018.0416
- 130 -
C-24
希望对插入的引脚线元件的引脚线
(
针
)
进行识别
Factory
多功能识别照相机
PIP
照明
1. 概要
多功能识别照相机 PIP 照明是仅仅针对插入的引脚线元件的引脚线 (针) 进行识别的照明。
3 吸嘴贴装头 V2 为对象
。
2. 主要功能
项 目 规 格
PIP 照明功能
是根据聚集的光线，来仅仅针对插入的引脚线进行区别、识别的功能
侧面照明功能
对 BGA / CSP 等的焊锡球进行识别 (与原有的侧面照明是同等的识别性能) 的功能

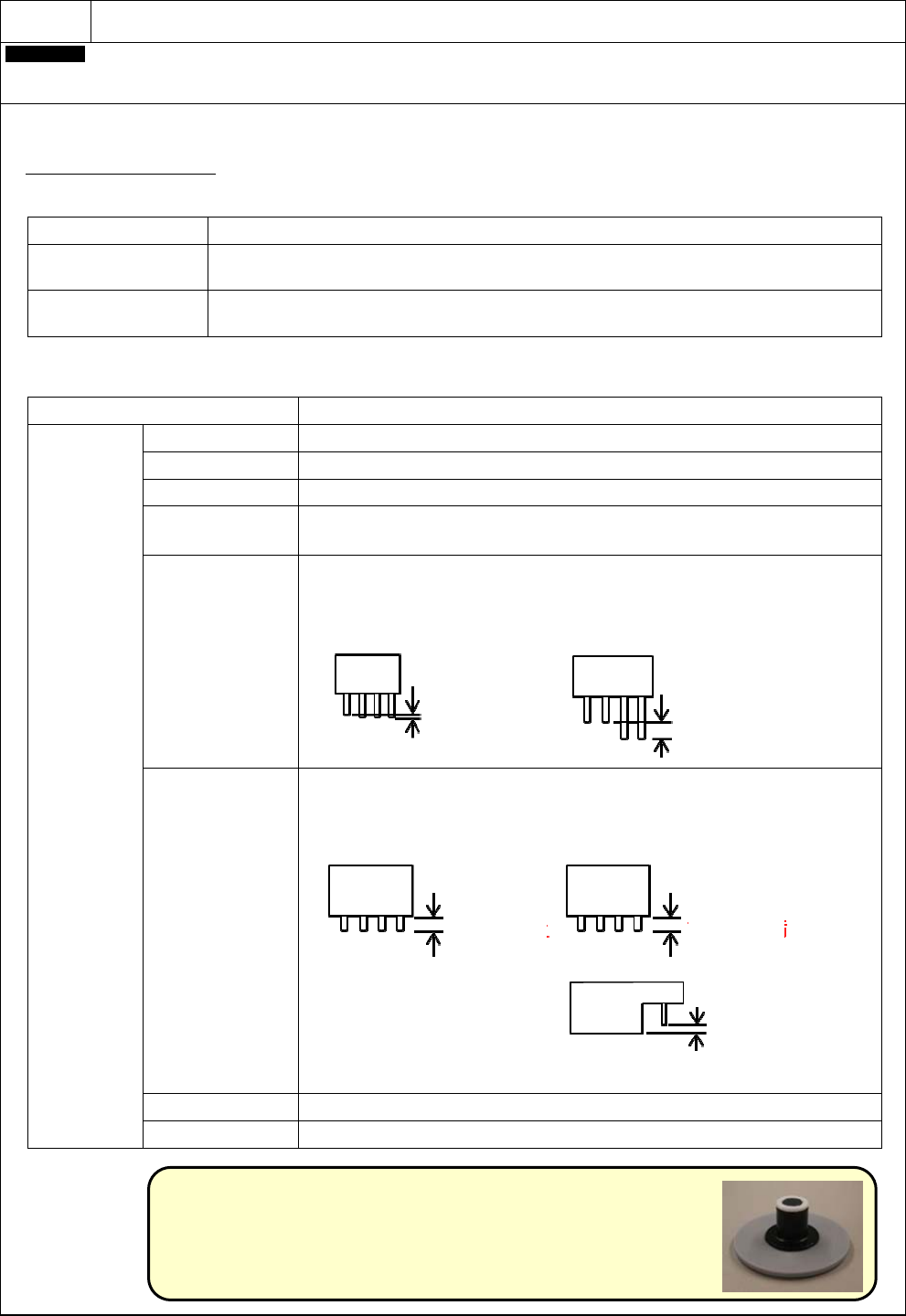

3. 基本规格
项 目 内 容
元件条件 外形尺寸 依存于所使用的贴装头。
引脚线间距 0.5 mm 以上
引脚线尺寸 0.2 mm x 0.65mm 以上
引脚线根数
/ 组
引脚线组: 1 个元件最多可有 32 组
引脚线根数: 1 组最多可有 255 根
引脚线高低差
±0.5 mm 以下
(例)
规格内: 0.5 mm 以下 规格外: 超过 0.5 mm
引脚线突出量
2.0 mm 以上
(例)
规格内: 2.0 mm 以上 规格外: 2.0 mm 未满
引脚线顶端 引脚线顶端应有倒角等的倾斜部分。
引脚线材质 金属引脚线
＜注意＞
亮度校准需要使用专用的治具。
品名: PIP 照明单元所用的校准治具
高
于元
件主
体
底
面
2.0 mm
以上
2.0 mm
未满
超
过
0.5 mm
0.5 mm
以下
NPM-W2 2018.0416
- 131 -
C-25
希望削减被 AOI 检查判定为 NG 的部位的确认作业时间
On-site
AOI
信息显示功能
(
许可证
)
1. 概要
具有 AOI 和实装机的双方向自动信息显示功能。
具有通过对发生 NG 部位的确定，来节省劳力的功能。
※ 效果 1: 削减从 AOI 的 NG 判定到确定供给位置为止的作业时间
※ 効果 2: 具有对供给位置进行确定时的 NPM / DGS 免技能效果

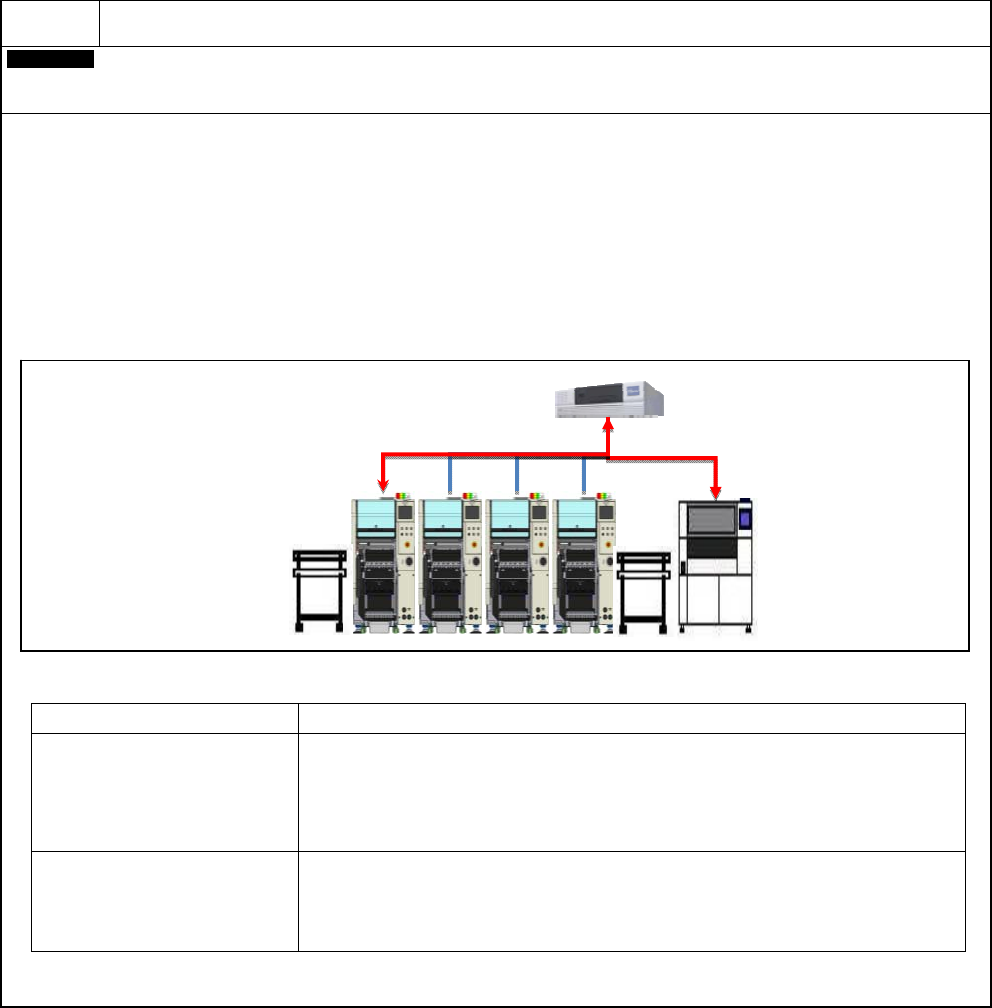

2. 系统构成图
AOI 是经由 LNB 与实装机(NPM)进行信息通信的。
3. 主要功能
项 目 规 格
AOI 上的实装信息的显示
发生检查 NG 时，自动将 NG 元件的供给位置信息
显示在 AOI 画面上。
(显示内容例) 设备№、供料器地址、吸嘴№
※ 显示的内容根据检查机的厂家的不同而不同。
实装机上的 AOI 信息的显示
通过在 AOI 画面上的操作，可以在实装了对象元件的实装机上
显示 AOI 信息以及检查图像，进行报知。
此时，实装机会成为警告状态，能在继续生产的同时，
进行信息的确认。
FA
パソコン
（
LNB
）
系统构成例
LNB
