NPM-W2 2018.0416 - 47 - ■ 堆叠杆状供料器用推压橡胶块 堆叠杆状供料器的推压橡胶块包括标 准类型和选购件共 5 种。 推压橡胶块 种类 形状 尺寸 最大元件宽 （参考值） 堆叠 杆状供料器 S L S ※ W 4×H 4×L25mm 10mm 标准 标准 M W10×H10×L25 mm 15mm 选购件 选购件 L W15×H10×L30 mm 30mm （ 杆状供料器 S 的数值为 20mm ） 选购件 选购…
NPM-W2 2018.0416
- 46 -
※当在台车上搭载堆叠杆状供料器时，
为了避免台车的供料器夹具变形，必须追加加固压板。
（因为变形，可能会导致装卸不良。）
（加固压板是与堆叠杆状供料器固定在一起的）
加固压板不足时，请另行安排。
（型号
：
MTKP009217AA
（一套需
6
个））
螺栓 B
压板
螺栓 A
垫圈
交换前
交
换
后
NPM-W2 2018.0416
- 47 -

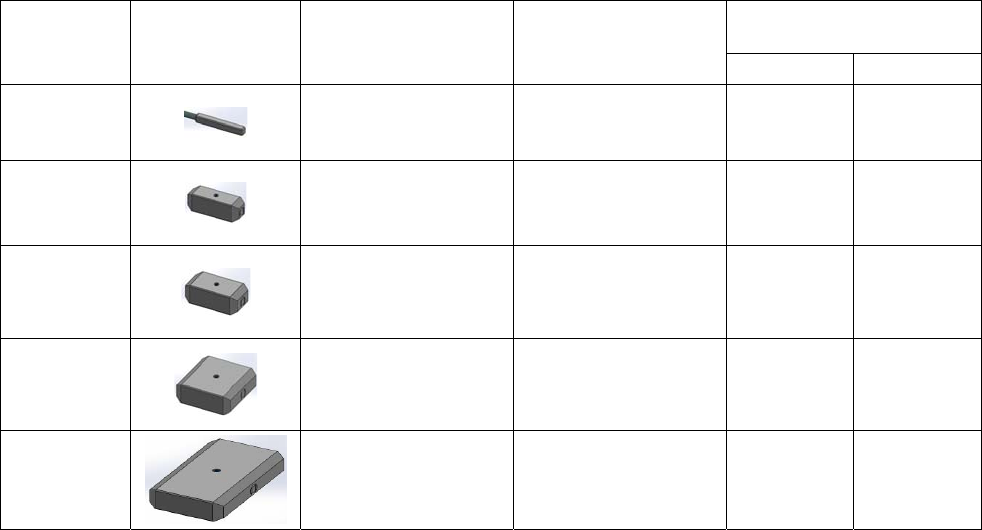

■ 堆叠杆状供料器用推压橡胶块
堆叠杆状供料器的推压橡胶块包括标准类型和选购件共 5 种。
推压橡胶块
种类
形状 尺寸
最大元件宽
（参考值）
堆叠
杆状供料器
S
L
S
※
W 4×H 4×L25mm 10mm 标准 标准
M
W10×H10×L25mm 15mm
选购件 选购件
L
W15×H10×L30
mm
30mm
（杆状供料器 S 的数值为
20mm
）
选购件 选购件
LL
W30×H10×L30
mm
50mm － 选购件
LLL
W50×H10×L30
mm
60mm － 选购件
※S 类型推压橡胶块和堆叠杆状供料器为标准组合。
购买 S 类型推压橡胶块为预备时，因为传送线固定在推压橡胶块上，所以只有 S 类型推压橡胶会和传送线组成一套。
使用 M～LLL 类型推压橡胶块时将 S 类型推压橡胶块插入其中便可使用。
※根据元件尺寸和形状，可能需要特殊推压橡胶块或在一些部分作出特殊对应。
这将会归类成特殊规格。
NPM-W2 2018.0416
- 48 -
■ 托盘供料器
如果 NPM-W2 主体是托盘供料器规格，可以连接在后侧。
在前侧不可连接。
・单式托盘供料器(Max. 20 品种)
※
・双式托盘供料器(Max. 40 品种)
对象贴装头: 8 吸嘴贴装头、3 吸嘴贴装头
※ 单式托盘供料器附属 13 站供料器座。
单式托盘供料器
双式托盘供料器
