SIPLACE 80 S-20 / S-23HM/ F4 / F4-6 / F5 1 Nachrüstanleitung für Option Keramiksubstrat-Zentrierung
Ausgabe 04/2000 1.4 Ablauf der Nachrüstung
13
Å Falls ein BE-Wechseltisch (nicht fahrbar) entfernt werden muß, fahren Sie diesen mittels Hub-
wagen aus der Maschine bzw. fahren Sie den WPW aus der Maschine.
Rüsten Sie ggf. BE-Tisch (1 bzw. 2) ab.
Å Entfernen Sie die Gurtabfallrutsche (an F5 ist diese nur eingehängt).
-> Der LP-Transport ist dadurch besser zugänglich.
Å An SIPLACE 80 F4 / F4-6/F5:
Å Heben Sie den Pipettenwechsler für den IC-Kopf heraus.
Å Ziehen Sie den Aufsatz der Flip-Chip-Kamera und der IC-Kamera nach oben ab.
Å Legen Sie diese Aufsätze und den Pipettenwechsler zwischenzeitlich an einem sicheren
Platz ab.
Å Decken Sie den Bereich der Kameras und des Koplanaritäts-Sensors gewissenhaft ab, z. B.
mit einem großen, sauberen Tuch / Karton.
+XEWLVFKDXVEDXHQ
HINWEIS:
Der Ausbau der Hubtischplatte ist erforderlich, damit Sie die Niederhalter aus dem Nachrüstsatz
einbauen und den elektrischen Anschluß der Zentriereinheit an der LP-Transportsteuerung durch-
führen können.
Der LP-Transport ist bereits auf auf maximale Breite eingestellt.
Å Verschieben Sie nun das / die Y-Portal(e) bis in den Bereich außerhalb des LP-Transports.
Å Bauen Sie die Verstärkungsleiste von der beweglichen Transportseite (innen) ab.
Å Lockern Sie im entsprechenden Transportbereich, an der festen und beweglichen Transport-
seite, den Gewindestift M3 am Kugellager des Kipphebels, links und rechts (siehe Abb. 1.4.1
-> 2 bis 5).
Å Achten Sie darauf, daß Sie den Gewindestift und die Abstimmscheibe nicht verlieren und ent-
nehmen Sie beide Kugellager und die darunterliegende Abstimmscheibe vom jeweiligen Kipp-
hebel.
WARNUNG
Beim folgenden Herausheben der Hubtischplatte besteht Quetsch-/Schergefahr, u. a. zwischen
den Außenkanten der Hubtischplatte und den Transportbaugruppen!
Tragen Sie feste Arbeitshandschuhe.
Å Heben Sie die Hubtischplatte beidhändig haltend, senkrecht nach oben ab.
1 Nachrüstanleitung für Option Keramiksubstrat-Zentrierung SIPLACE 80 S-20 / S-23HM/ F4 / F4-6 / F5
1.4 Ablauf der Nachrüstung Ausgabe 04/2000
14
Å Achten Sie darauf, daß Sie den Hubtisch beim Herausheben nicht verkanten.
Å Legen Sie die Hubtischplatte mit der Oberseite nach unten auf eine ebene, saubere Fläche ab.
9 RUKDQGHQH1LHGHUKDOWHUXQG)KUXQJVOHLVWHQDXVEDXHQ

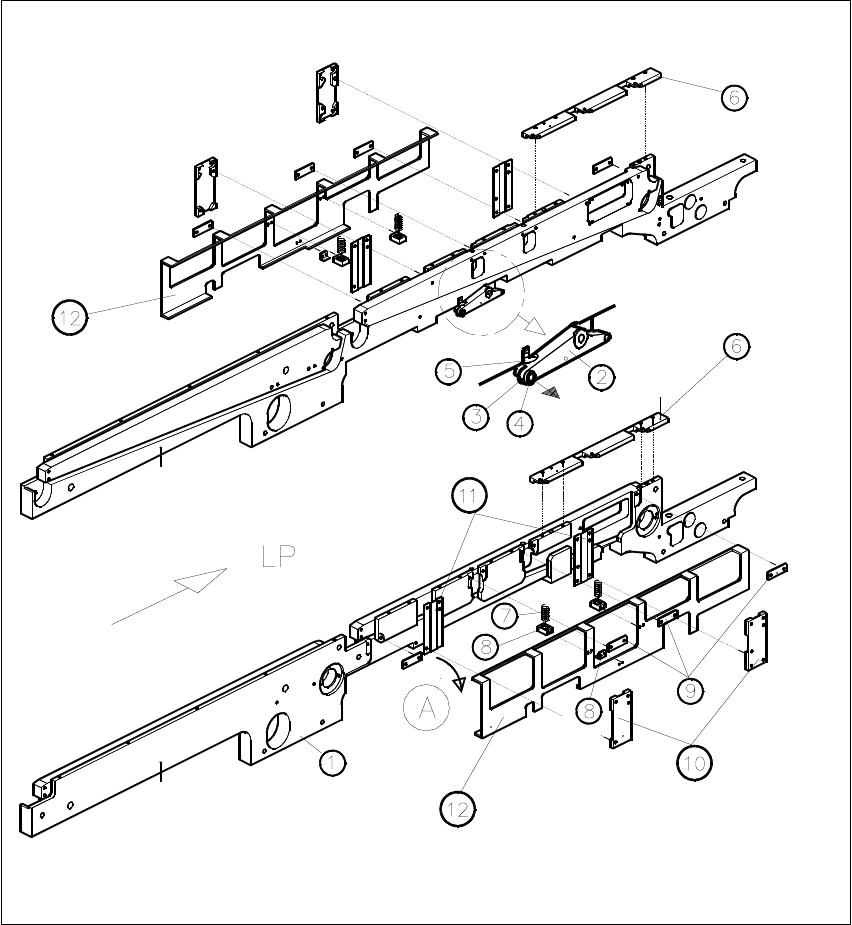

Abb. 1.4.1 Vorhandene Niederhalter inkl. Druckfedern und Führungsleisten ausbauen.
SIPLACE 80 S-20 / S-23HM/ F4 / F4-6 / F5 1 Nachrüstanleitung für Option Keramiksubstrat-Zentrierung
Ausgabe 04/2000 1.4 Ablauf der Nachrüstung
15
/HJHQGH]X$EE
A) Bewegungsrichtung für Ausbau der Niederhalter (links, rechts)
1. Transportbaugruppe, feste Transportseite
2. Kipphebel feste bzw. bewegliche Seite: WIRD NICHT AUSGEBAUT
3. Gewindestift M3 x 5
4. Kugellager (für Ausbau der Hubtischplatte abbauen)
5. Druckfeder am Kipphebel
6. LP-Führungsleisten
7. Druckfeder für Niederhalter
8. Haltewinkel (Gegenhalter)
9. DU-Streifen (3 Stck.)
10. Führung für Niederhalter (2 Stück)
11. Gleitstreifen für Niederhalter
12. Niederhalter (auszubauen)
Führen Sie die folgenden Arbeiten an der festen und beweglichen Transportseite aus:
Å Demontieren Sie die drei DU-Streifen (siehe Abb. 1.4.1 -> 9) und die Führungen des Nieder-
halters (siehe Abb. 1.4.1 -> 10 und 11) an der Transportaußenseite.
Lösen Sie dazu die M3-Kreuzschlitz- und Innensechskantschrauben.
Å Demontieren Sie die Führungsleisten an beiden Transportseiten (siehe Abb. 1.4.1 -> 6).
Lösen Sie dazu die Innensechskantschrauben M3.
Å Achten Sie beim folgenden Ausbau der Niederhalter darauf, daß die je 2 Druckfedern (siehe
Abb. 1.4.1 -> 7, 8) nicht wegspringen:
Å Klappen Sie die beiden Niederhalter nach außen (Bewegungsrichtung: siehe Abb. 1.4.1 ->
A) und nehmen Sie diese ab.
Å Entnehmen Sie dabei die Druckfeder vom Haltewinkel (Gegenhalter), siehe Abb. 1.4.1 ->
7 und 8).
