SIPLACE 80 S-20 / S-23HM/ F4 / F4-6 / F5 1 Nachrüstanleitung für Option Keramiksubstrat-Zentrierung
Ausgabe 04/2000 1.4 Ablauf der Nachrüstung
19

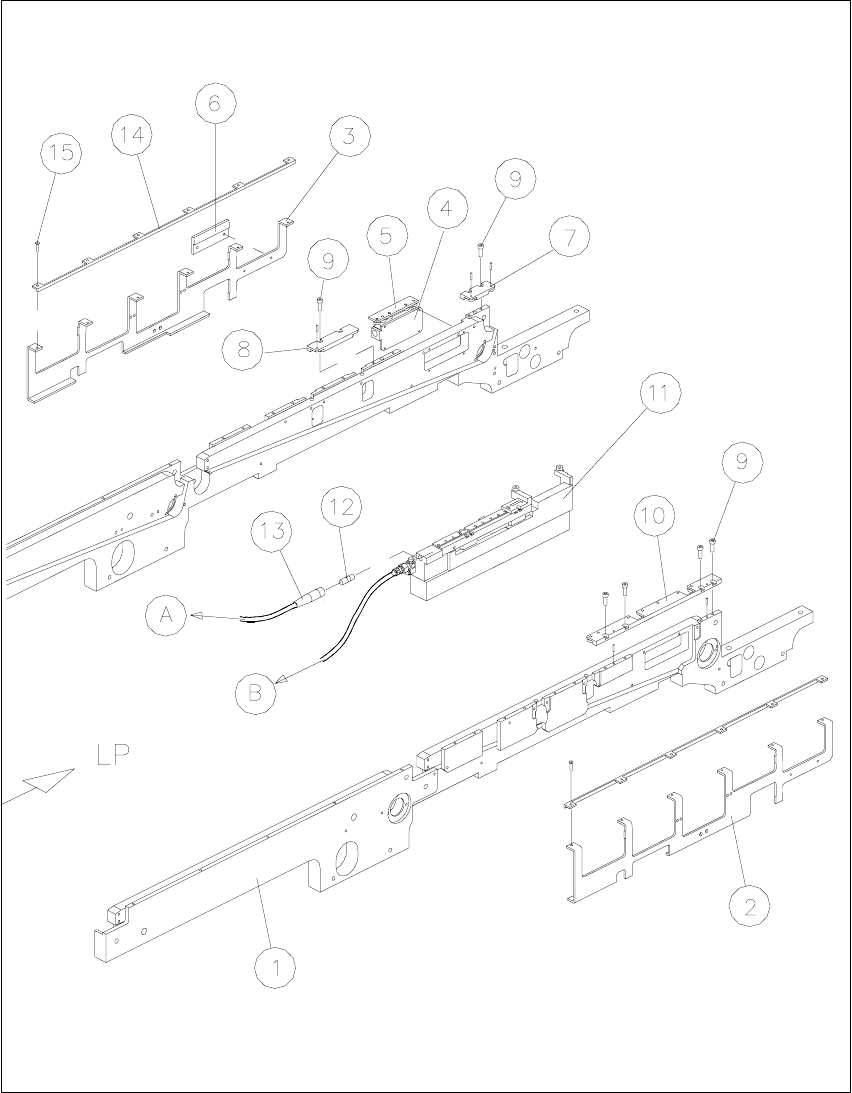

Abb. 1.4.3 Montage Niederhalter, Führungsleisten, Zentriereinheit; Anschluß der Zentriereinheit
1 Nachrüstanleitung für Option Keramiksubstrat-Zentrierung SIPLACE 80 S-20 / S-23HM/ F4 / F4-6 / F5
1.4 Ablauf der Nachrüstung Ausgabe 04/2000
20
0DJQHWY HQWLODQVFKOLHHQJJI0DJQHWYHQWLOPRQWLHUHQ
Å Die Druckluft ist bereits abgeschaltet.
Lösen Sie auf der rechten Seite die Befestigung der Drucklufteinheit (2 Innensechskantschrau-
ben M 6) und kippen Sie die Drucklufteinheit vorsichtig nach vorne (siehe Abb. 1.4.4).

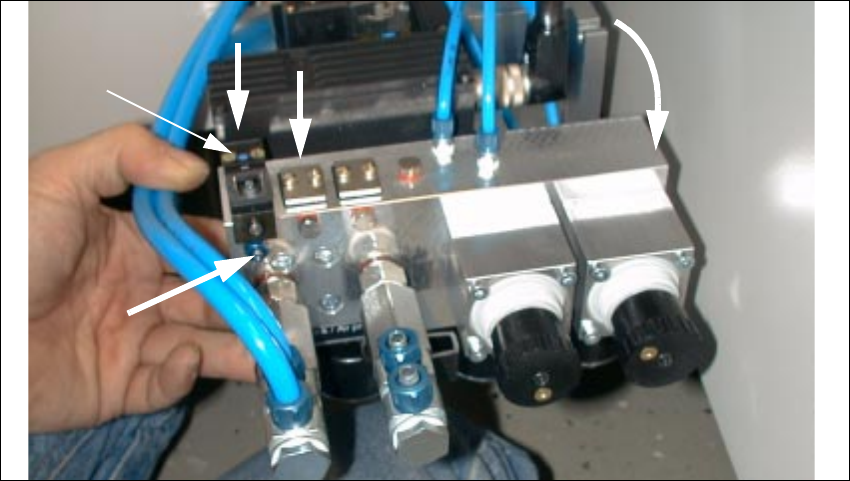

Abb. 1.4.4 Drucklufteinheit: Pneumatikschlauch und Magnetventilkabel, ggf. 2. Magnetventil montieren
1. Magnetventil 1 (standardmäßig vorhanden)
2. Einbauplatz für Magnetventil 2 (bei Doppeltransport)
3. Anschluß Pneumatikschlauch für Keramiksubstrat-Zentrierung 1
4. Handbetätigung Magnetventil
Å Falls Sie eine 2. Keramiksubstrat-Zentrierung installieren, benötigen Sie einen 2. Nachrüstsatz
(siehe Abschn. 1.3.1). Montieren Sie das 2. Magnetventil wie folgt:
Å Entfernen Sie auf der Rückseite der Drucklufteinheit die Dichtplatte neben dem vorhande-
nen Magnetventil (2 Kreuzschlitzschrauben M3, siehe Abb. 1.4.4 -> 3).
Å Setzen Sie die Dichtplatte (siehe Tüte im Nachrüstsatz und Beipack-Beschreibung) auf die
freiwerdende Anschlußstelle.
Å Montieren Sie darauf das Magnetventil aus dem Nachrüstsatz (2 Schlitzschrauben M3).
Prüfen Sie zur Sicherstellung der Dichtheit den festen Sitz der Schrauben.
2
1
3
4
SIPLACE 80 S-20 / S-23HM/ F4 / F4-6 / F5 1 Nachrüstanleitung für Option Keramiksubstrat-Zentrierung
Ausgabe 04/2000 1.4 Ablauf der Nachrüstung
21
Å Verlegen Sie den Pneumatikschlauch und das Magnetventilkabel für die Schlitteneinheit 1 und
ggf. 2, wie folgt:
Von oben her nach unten in den Durchbruch im Eingabebereich (siehe Abb. 1.4.5) -> weiter
nach unten in den Maschinenständer -> weiter durch die große Kreisöffnung, rechts neben der
Wartungseinheit, wieder heraus.
Å Schließen Sie den jeweiligen Pneumatikschlauch an der Schlauchverschraubung des zuge-
ordneten Magnetventils 1 bzw. 2 an (siehe Abb. 1.4.4 -> 3).
Kennzeichnen Sie im Eingabegereich die Zuordnung am jeweiligen Schlauch.
– Magnetventil 1 (links) -> Anschluß der Keramiksubstrat-Zentrierung 1 (Transport 1)
– Magnetventil 2 (rechts) -> Anschluß der Keramiksubstrat-Zentrierung 2 (Transport 2)
Å Stellen Sie die Steckverbindung am zugeordneten Magnetventil 1 / 2 her, wie folgt:
Å Verwenden Sie die am Magnetventilkabel mittels Kabelbinder angehängte Dichtung und
schieben Sie diese über die Steckerkontakte auf den Stecker auf.
Å Befestigen Sie den jeweiligen Stecker mit der beigefügten Kreuzschlitzschraube so, daß
die Dichtung nicht gequetscht wird, aber der Anschluß dicht ist.

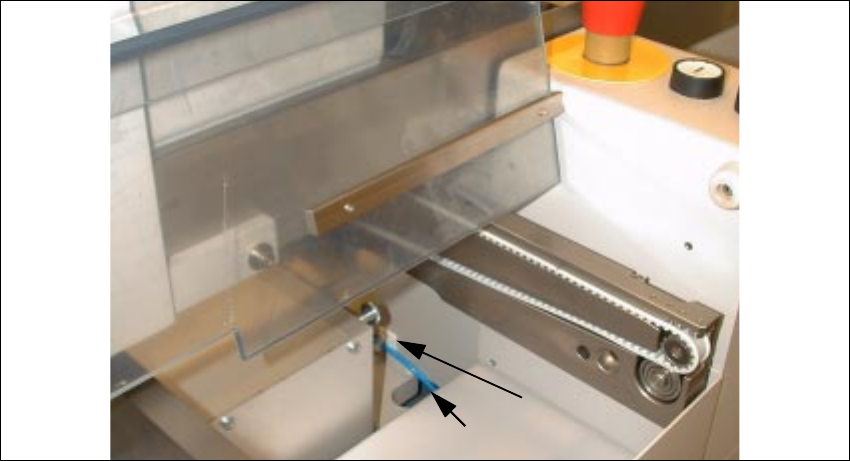

Abb. 1.4.5 Durchbruch im Eingabebereich: Pneumatikschlauch und Magnetventilkabel verlegen
Legende:
1) Befestigungssockel (selbstklebend) und Kabelbinder
2) Pneumatikschlauch und Magnetventilkabel für Keramiksubstrat-Zentrierung
