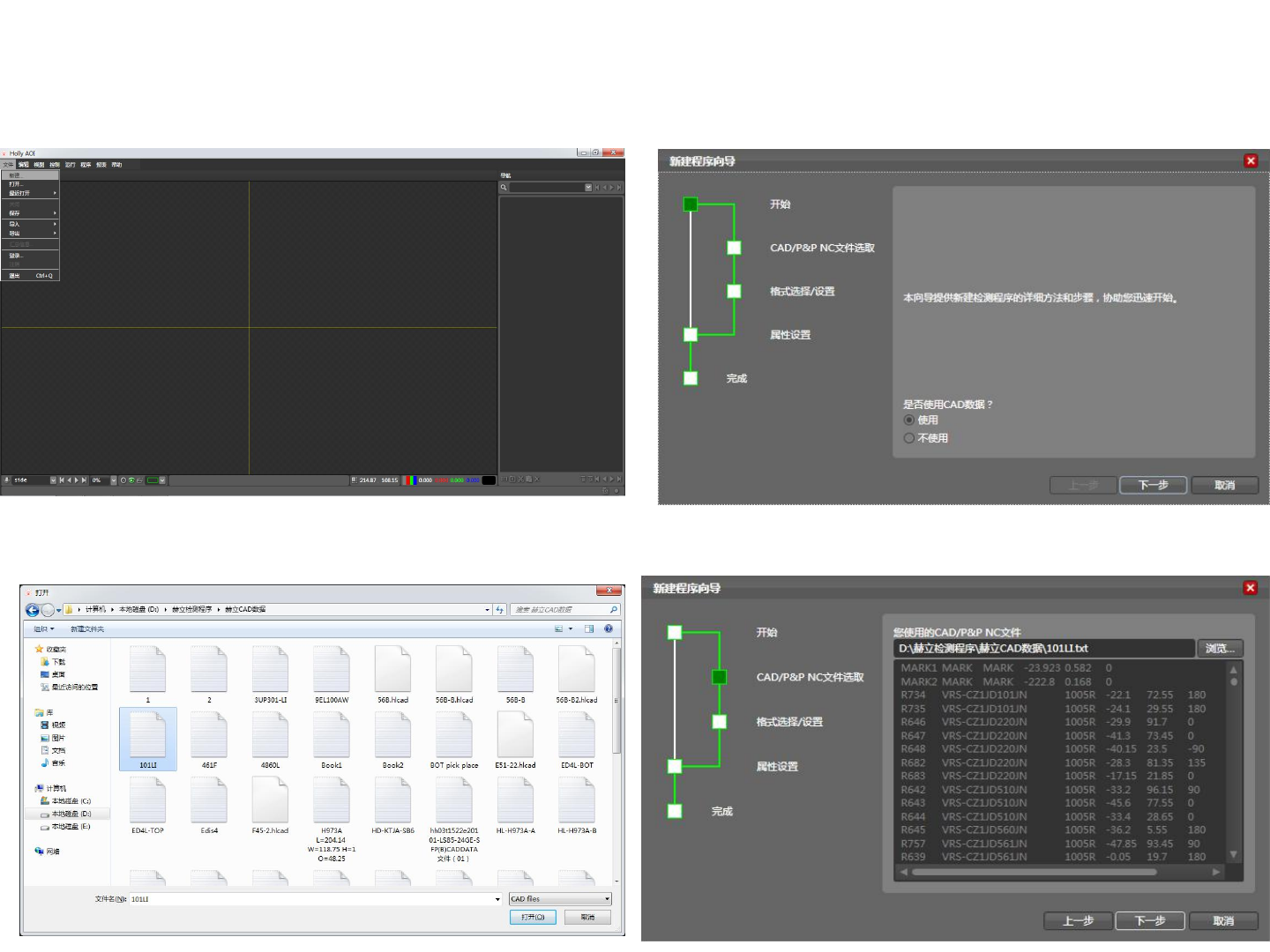

1.点击“文件”菜单，选择“新建”子菜单项
CAD 导入步骤介绍
2，在弹出的“新建程序向导”对话框内，按照提示选中“使用”CAD数据单选
按钮，点击“下一步”按钮继续
,3.屏幕出现“打开文件”对话框，找到CAD文件存放路径，选中需要导入的CAD
文件，点击“打开”按钮继续
4. “赫立AOI系统软件”返回至“新建程序向导”界面（可预览显示当前CAD文件内
的相关元件数据信息），点击“下一步”键继续

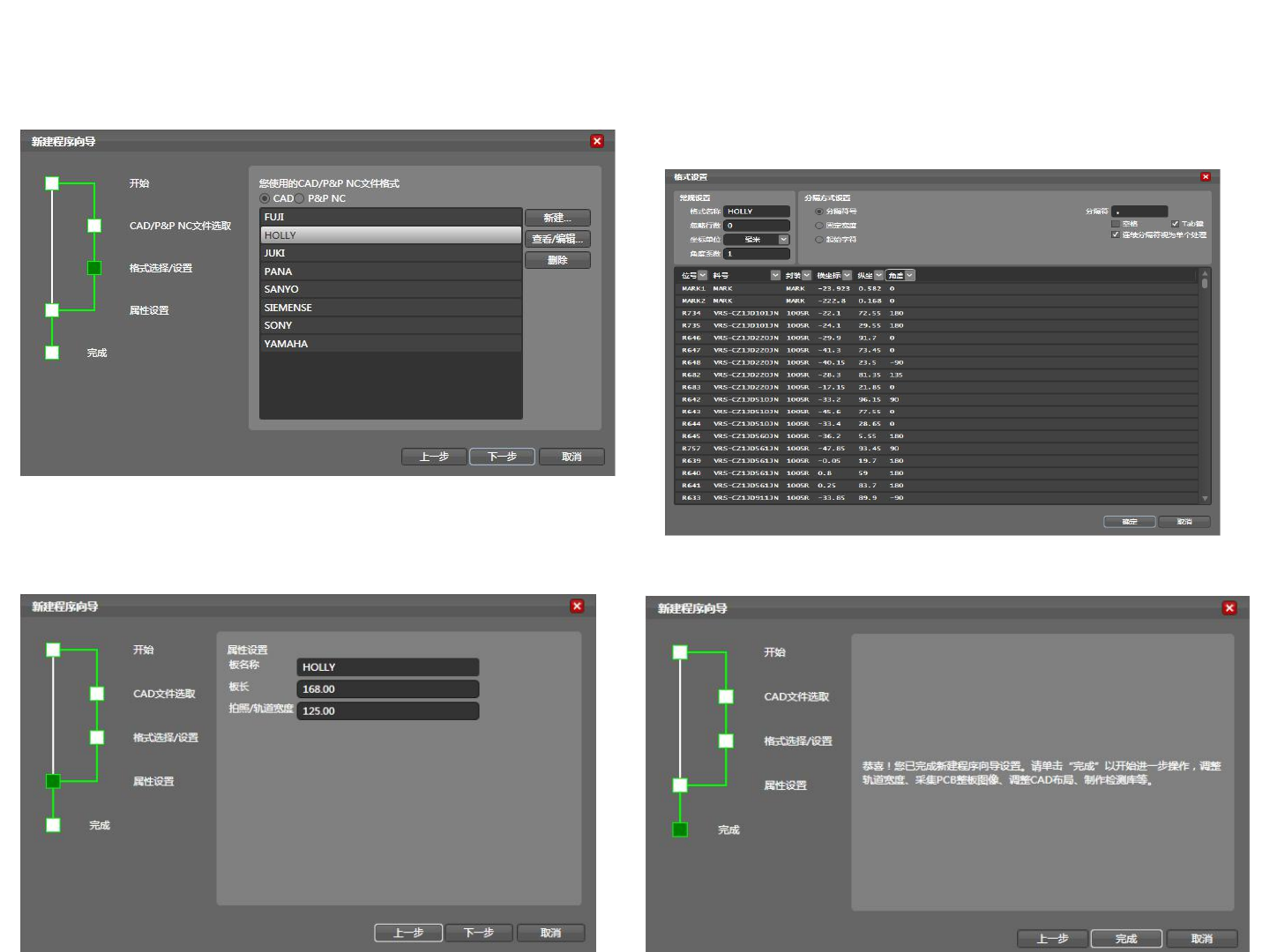

5. 选择CAD或者P&P N/C 文件格式，如果列表中没有合
适的格式，请点击“新建”按钮；
6.弹出“格式设置”对话框，逐步对“常规设置”、“分隔方式设置”、以及
“分隔符”进行编辑设置；设置完成后CAD文件数据会自动分列，CAD文
件每列有效数据的顶部会自动出现下拉列表，可对应选择封装形式、料
号、位号、横坐标X、纵坐标Y、角度、（贴片机、贴片头、吸嘴、供料器）等
作为各列的列名称，完成设置后点击“确定”按钮
7.屏幕返回到“新建程序向导”对话框，点击“下一步”，对所测
PCB的属性（长度、宽度及板厚尺寸）进行设置，板厚默认为0，
完成设置后点击“下一步”按钮
8. 恭喜！您已完成CAD数据的导入。屏幕出现进一步的操作步
骤提示，点击“完成”按钮；

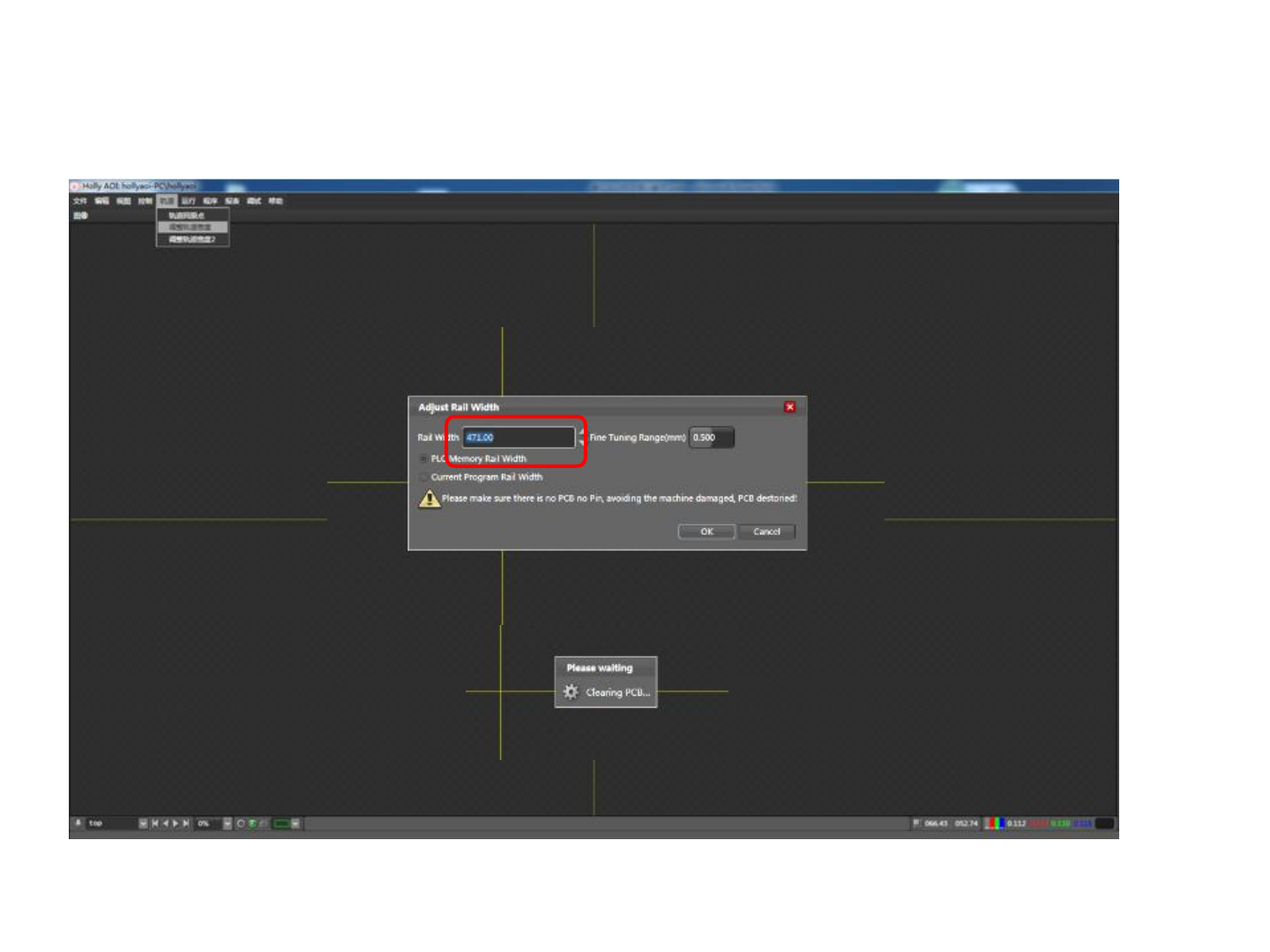

点击菜单 轨道---》调整轨道宽度，根据PCB宽度进行调整即可
