FOV FOV FOV FOV FOV FOV FOV FOV FOV FOV FOV FOV 什么是 FOV? 什么 是 DISP? FOV : Field of view 拍照 视 野 FOV FOV FOV FOV FOV FOV FOV FOV FOV FOV FOV FOV 赫立独 创动 态图 幅无 缝 拼 接技 术 DISP ： Dynamic multi-frame Images Seamless Patchwork 动态…
版權所有：2006赫立國際控股有限公司
/上海赫立電子科技有限公司

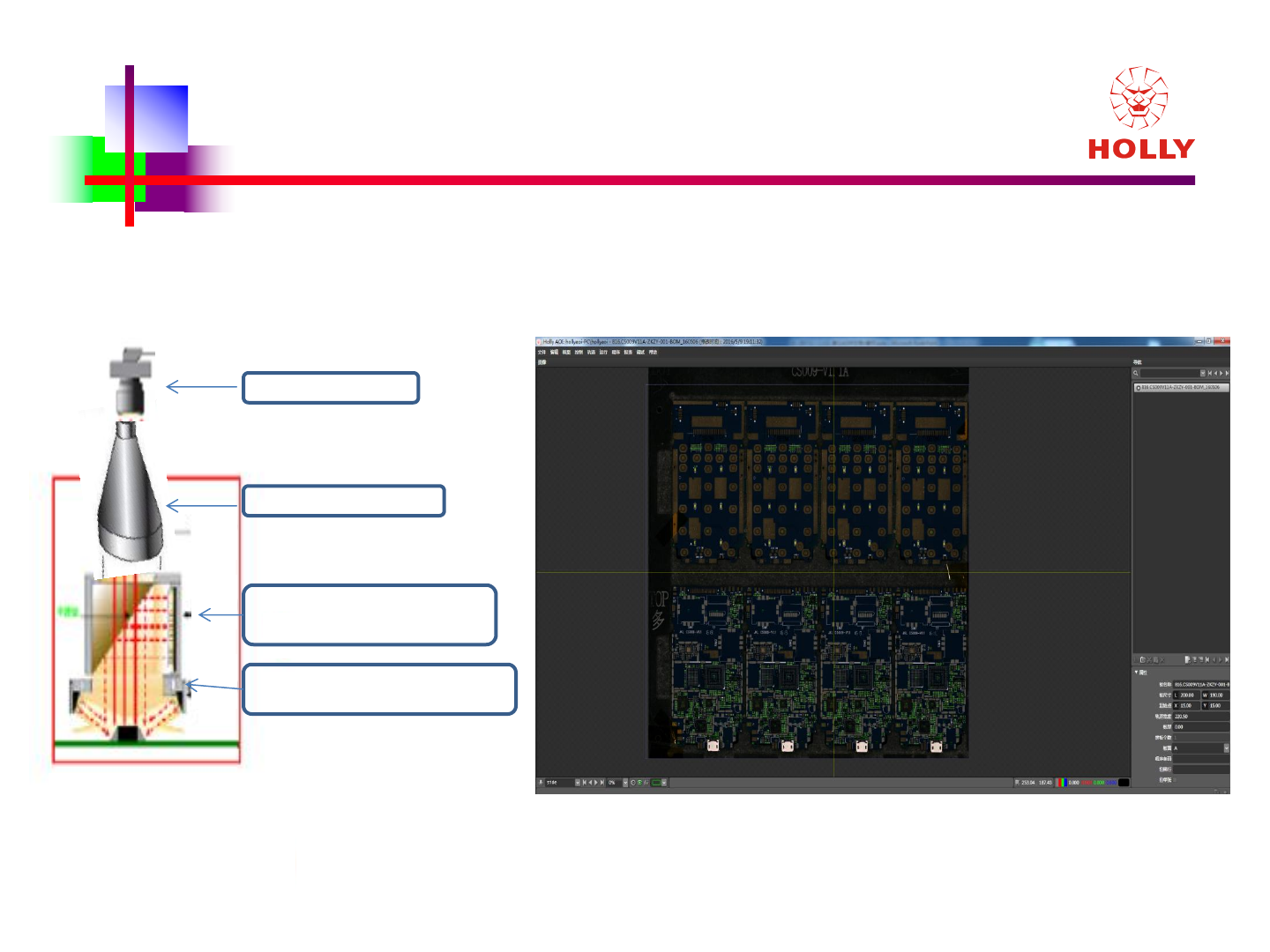

采集图像
相机通过TOP灯SIDE灯交替闪烁拍照，飞梭抓取FOV图像，最终完成整版无缝拼接取图像扫描
PCB 整版图像
彩色数字相机
远心镜头
同轴垂直落射灯
熟称：top灯
多角度斜射灯
熟称: side灯
FOVFOVFOVFOV
FOV FOV FOVFOV
FOVFOVFOVFOV
什么是FOV? 什么是DISP?
FOV : Field of view 拍照视野
FOVFOVFOVFOV
FOV FOV FOVFOV
FOVFOVFOVFOV
赫立独创动态图幅无缝拼接技术
DISP：Dynamic multi-frame Images Seamless Patchwork 动态图幅无缝拼接
红色箭头为相机
飞梭取像路径
CAD布局调整步骤
获取PCB整板图像后，可同时看到两个图层：
1). 底部图层：PCB整板图像上所有元件实物总体布局图 （PCB真彩色照片）；
2). 顶部图层：CAD所有元件框布局图（绿色矩形框图），如下图所示：
