CAD 布局 调 整步 骤 获 取 PCB 整板 图 像后，可同 时 看到两个 图 层 ： 1). 底部 图层 ： P CB 整板 图 像上 所有元件 实 物 总 体布局 图 （ PCB 真彩色照 片）； 2). 顶 部 图层 ： C AD 所有元件 框布局 图 （ 绿 色矩形框 图 ），如下 图 所示 ：
FOVFOVFOVFOV
FOV FOV FOVFOV
FOVFOVFOVFOV
什么是FOV? 什么是DISP?
FOV : Field of view 拍照视野
FOVFOVFOVFOV
FOV FOV FOVFOV
FOVFOVFOVFOV

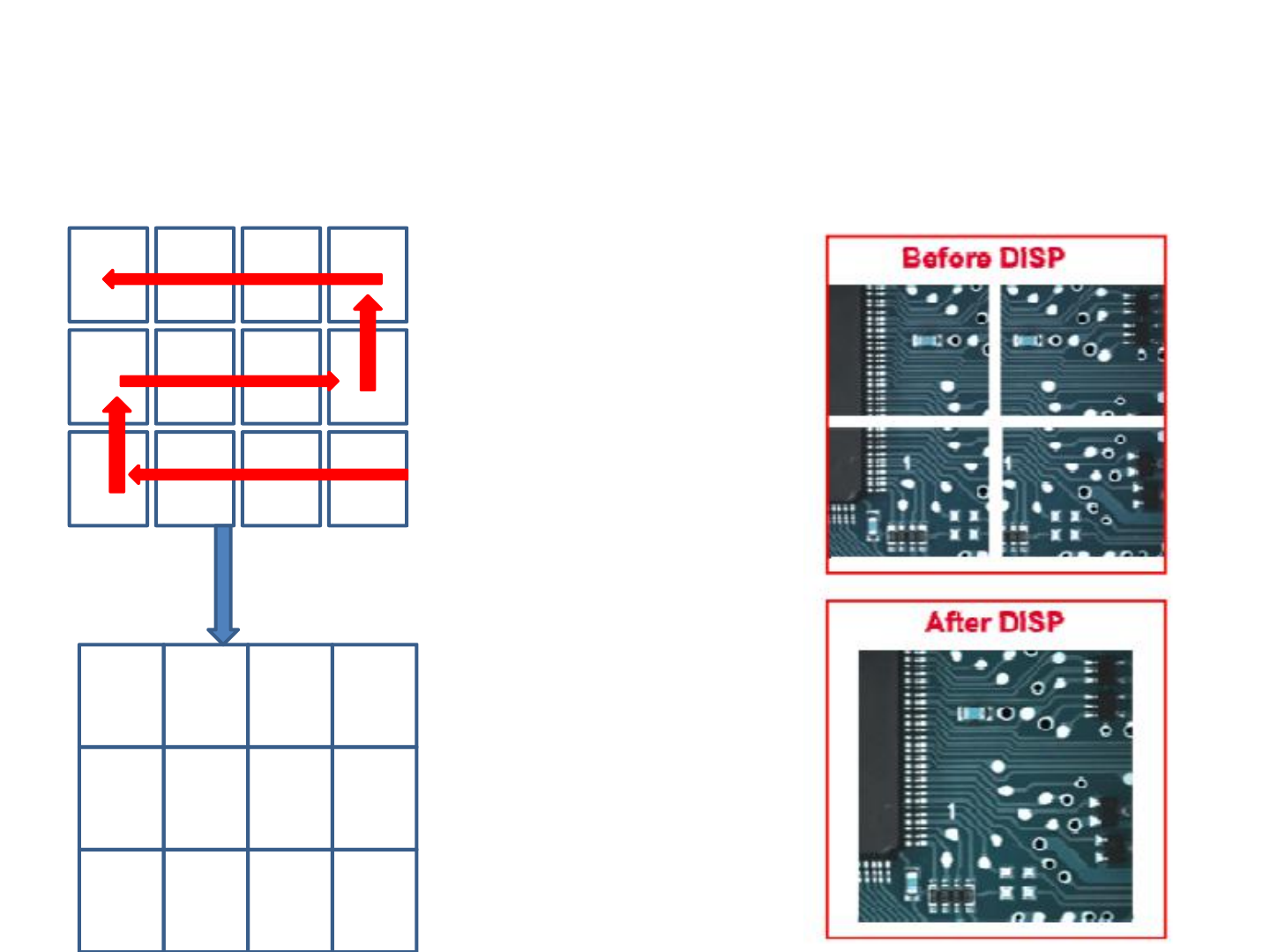

赫立独创动态图幅无缝拼接技术
DISP：Dynamic multi-frame Images Seamless Patchwork 动态图幅无缝拼接
红色箭头为相机
飞梭取像路径
CAD布局调整步骤

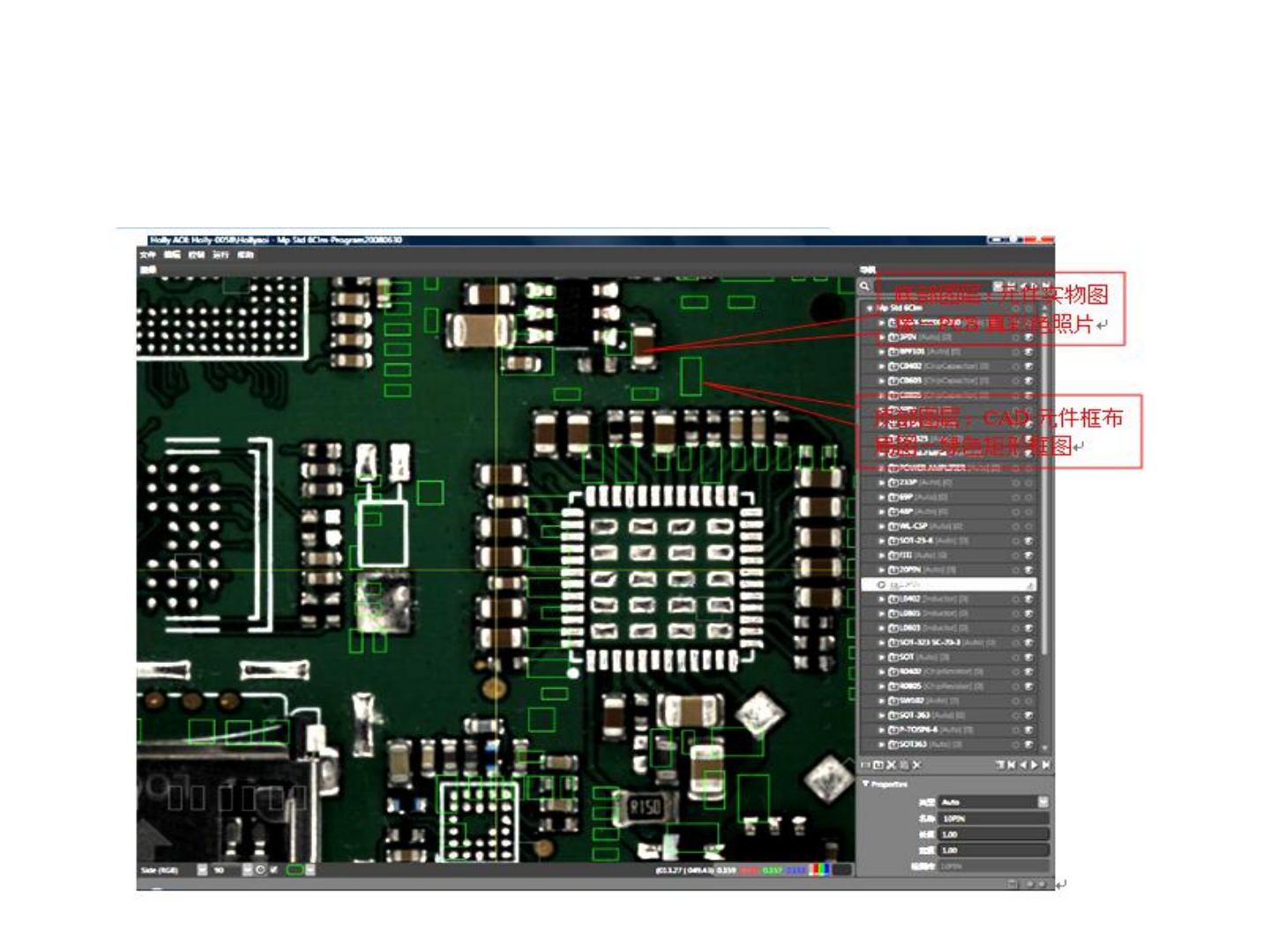

获取PCB整板图像后，可同时看到两个图层：
1). 底部图层：PCB整板图像上所有元件实物总体布局图 （PCB真彩色照片）；
2). 顶部图层：CAD所有元件框布局图（绿色矩形框图），如下图所示：

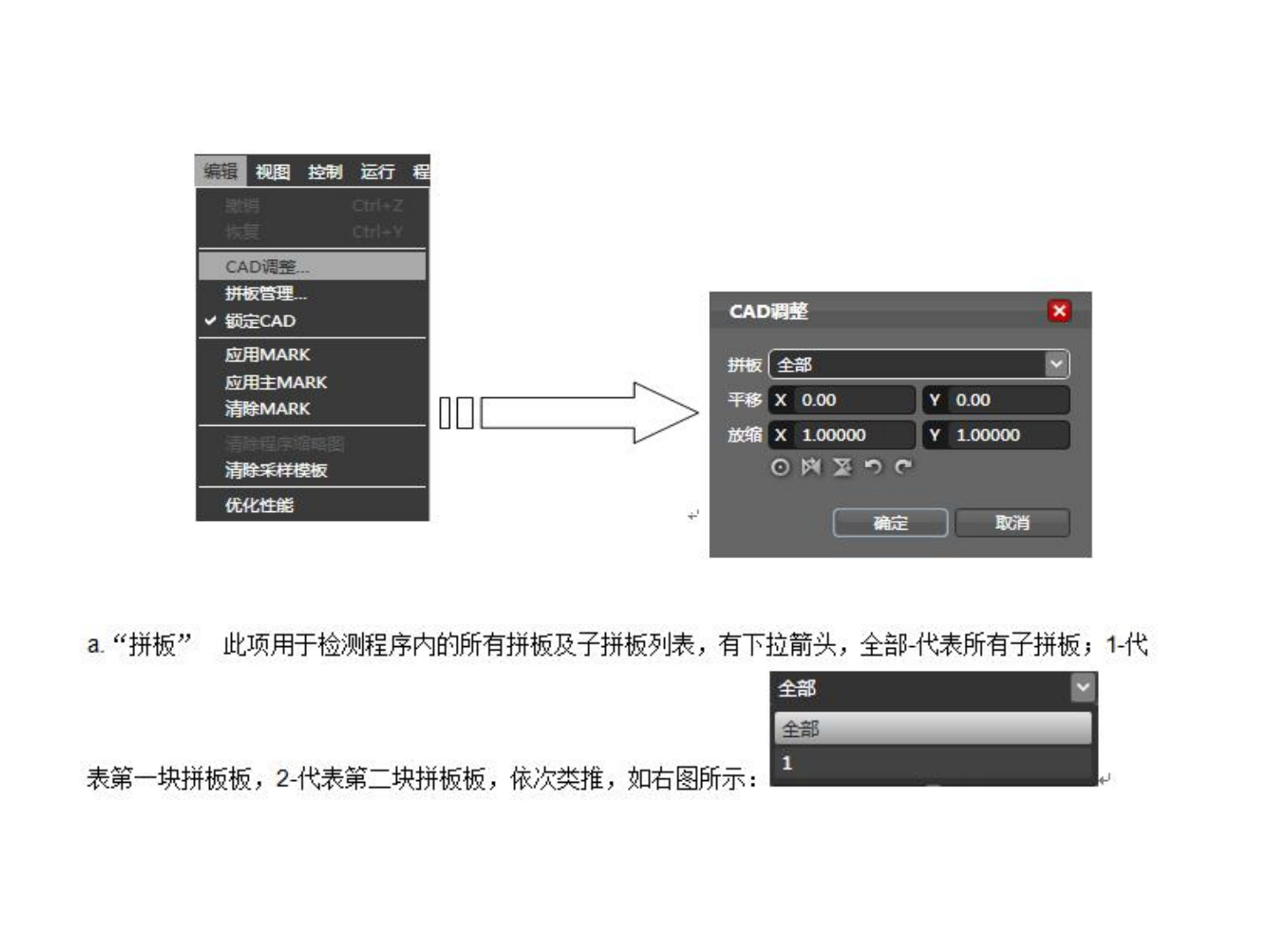

点击“赫立AOI系统软件”菜单项“编辑”下的“调整”功能选项，弹出“CAD布局调整对话框”，该
对话框可实现以“实时响应方式”进行CAD总体布局调整，无需反复摸索和尝试。如下图所示
