版權所有： 2006 赫立國際控股有限公司 / 上海赫立電子科技有限公司 CAD 文件 介 绍 在 编 程之前， 我 们 需拿到 CAD 文件，包 括 X 坐 标 ， Y 坐 标 ，角度，料号，位 号等，文档 格式 为 txt
IHL: Side-0.4 IHL: (Side-0.4)*3
IHL: Side

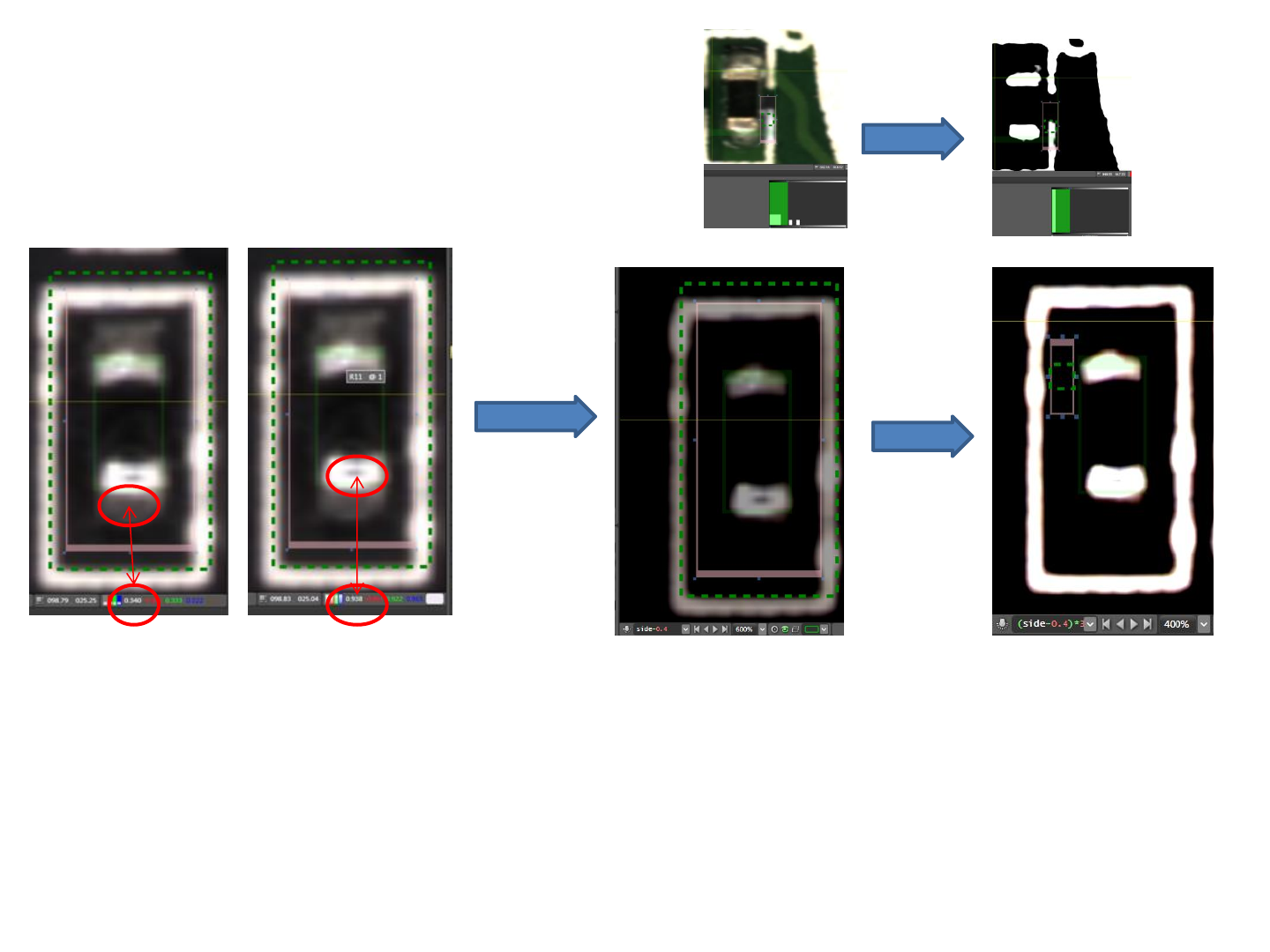

光源优化调整过程
锡点亮度值: 0.340
电极亮度值: 0.934
锡点亮度值：0.340-0.4=-0.06=0
电极亮度值: 0.934-0.4=0.534
锡点亮度值: 0*3=0
电极亮度值: 0.534*3=1.6=1
每个像素的亮度值都经历了减0.4后乘以3的计算，我们一般调整光源时减去一个小于1的数，以达到检测
窗口周围的亮度值等于0 ，然后乘以个整数（大于1）, 如果计算的结果大于1，默认为1，如果小于0，默认为0
调整前亮度分布不规则 调整后亮度分布规则
如何调整光源
原因： 元件周围亮度影响到元件算法编程
（如丝印干扰，右图）
调整光源方法介绍
亮度差：0.594 亮度差：0.534 亮度差：1
版權所有：2006赫立國際控股有限公司
/上海赫立電子科技有限公司
CAD 文件介绍
在编程之前，我们需拿到CAD 文件，包括 X坐标，Y 坐标，角度，料号，位号等，文档格式为txt
1.点击“文件”菜单，选择“新建”子菜单项
CAD 导入步骤介绍
2，在弹出的“新建程序向导”对话框内，按照提示选中“使用”CAD数据单选
按钮，点击“下一步”按钮继续
,3.屏幕出现“打开文件”对话框，找到CAD文件存放路径，选中需要导入的CAD
文件，点击“打开”按钮继续
4. “赫立AOI系统软件”返回至“新建程序向导”界面（可预览显示当前CAD文件内
的相关元件数据信息），点击“下一步”键继续
