CQ2-R/V 系列 单位 N 单位 g 增加重量表 理论输出力表 重量 无磁性开关用磁环 单位 g 带磁性开关用磁环 单位 g 计算方法 例 ） CDQ2D40R-20DMZ ● 基准重量 ： CDQ2B40R-20DZ ● 增加重量 ： 两端螺孔安装型 杆端外螺纹 双耳环型 358g 6g 44g 196g 604g 安装磁性开关的场合 ， 磁性开关 的重量按安装数量加算 。 缸径 （ mm ） 动作方向 使用压力 （ MPa ） …

100%1 / 204

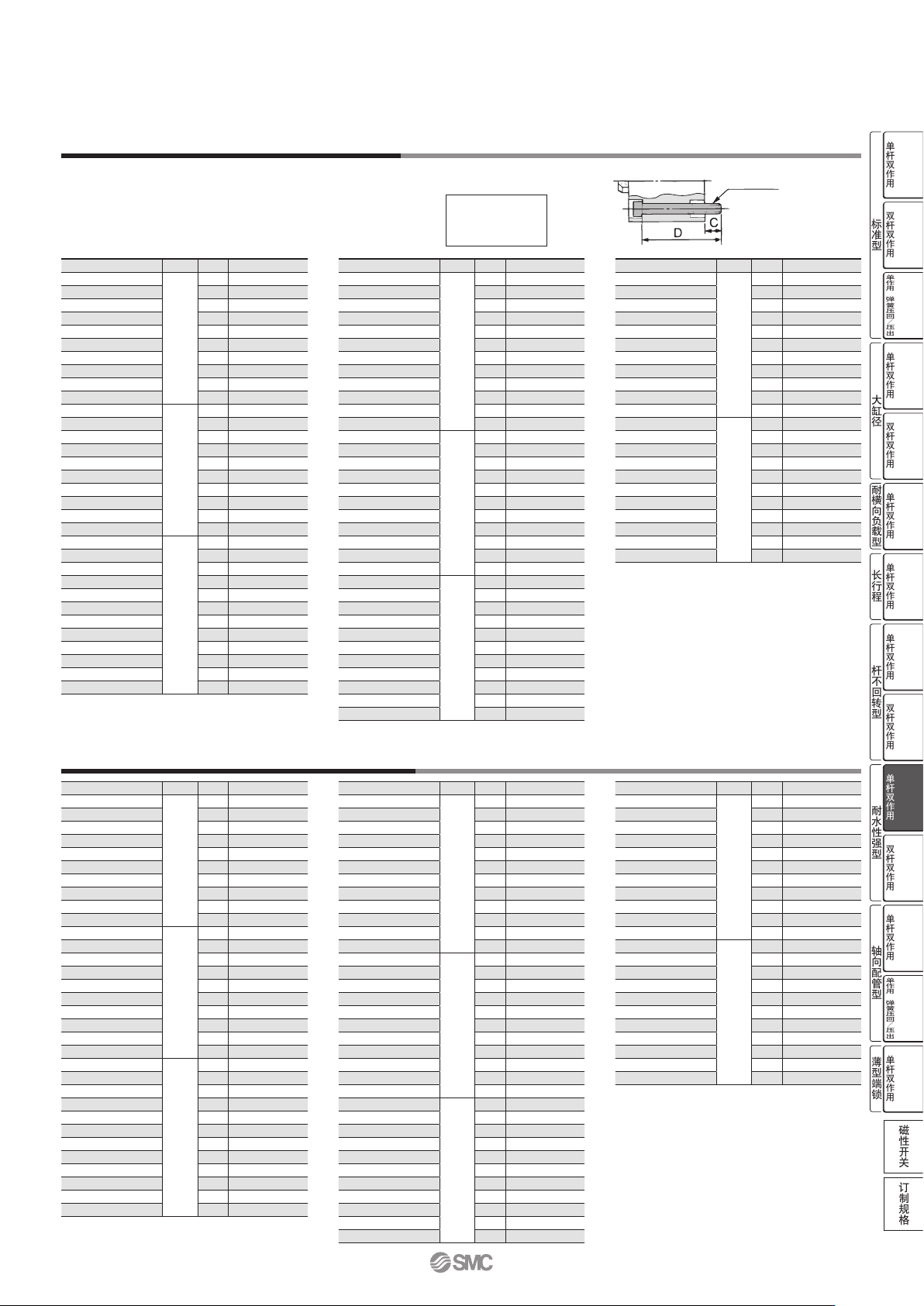

耐水性强型／单杆双作用
CQ2-R/V
系列
JIS
记号
共同规格产品的订制规格
（详见
P.167~196
）
规格
中间行程的制作
无缓冲
Order
Made
表示记号
规格
／
内容
-XB10
中间行程
（
专用缸体型
）
-XC6
（
A
）
不锈钢材质
（
杆
、
弹性挡圈
、
杆端螺母材质为
SUS
）
-XC26
双耳环用销
·
双肘节接头用销上带开口销
、
平垫圈
-XC85
食品机械润滑脂规格
缸径
（
mm
）
20 25 32 40 50 63 80 100
动作方式
单杆双作用
使用流体
空气
保证耐压力
1.5MPa
最高使用压力
1.0MPa
最低使用压力
0.08MPa
环境温度及使用流体温度
无磁性开关用磁环
：
—
10~70
℃
带磁性开关用磁环
：
—
10~60
℃
给油
无需
（
不给油
）
使用活塞速度
50~500mm/s
缓冲
无
允许动能　
J
0.055 0.09 0.15 0.26 0.46 0.77 1.36 2.27
行程长度允差
+1.0 mm
　
0
对应方法 标准行程缸体内安装隔板型
型号形式 标准型号
请参见
P.107
的型号表示方法
。
对应方法 在标准行程气缸内装隔板
，
每
1mm
行程可对应
。
行程范围
缸径 行程范围
20, 25 1~49
32~100 1~99
例
型号
：
CQ2B50R-57DZ
在标准气缸
CQ2B50R-75DZ
内装有
18mm
宽的隔板
。
B
尺寸为
115.5mm
。
小口径
／
短行程的执行元件高频度动作时
，
根
据条件的不同
，
配管内有可能产生结露
（
水滴
）。
只需在执行元件上进行配管
，
即可防止结露的
产生
。
详情请参照本公司官网的产品目录
。
防结露管
IDK
系列
产品单独注意事项
使用前请参见
P.197
、
199
。
安装件的零部件型号
注
1
）
订购脚座
·
紧凑脚座安装件时
，
1
个气缸需订购
2
个
。
注
2
）
各安装件附带的零部件如下所示
。
脚座
·
紧凑脚座
·
法兰
／
主体安装螺栓
；
双耳环
／
耳环用销
、
轴用
C
型弹性挡圈
、
主体安装螺栓
注
3
）
安装形式
B
：
通孔上不可后附脚座
、
紧凑脚座
、
法兰等安装件
。
缸径
（
mm
）
脚座
注
1
）
注
1
）
紧凑脚座
法兰 双耳环 双耳环用底座
40
CQ-L040 CQ-LC040 CQ-F040 CQ-D040 CQ-C040
50
CQ-L050 CQ-LC050 CQ-F050 CQ-D050 CQ-C050
63
CQ-L063 CQ-LC063 CQ-F063 CQ-D063 CQ-C063
80
CQ-L080 CQ-LC080 CQ-F080 CQ-D080 CQ-C080
100
CQ-L100 CQ-LC100 CQ-F100 CQ-D100 CQ-C100
（
未冻结
）
关于各安装件的尺寸
，
与标准型
／
单杆双作用
（
活塞杆形状除外
）
相同
。
请参照
P.29~33
。
关于各安装件的尺寸
※
提供不锈钢材质的附件
。
详情
P.34
108
标准型
大缸径
耐横向负载型
杆不回转型
耐水性强型
轴向配管型
长行程
薄型端锁
磁性开关订制规格
CQ2
单杆双作用
CQ2W
双杆双作用
CQ2
单作用
·
弹簧压回／压出
CQ2
单杆双作用
CQ2W
双杆双作用
CQ2□S
单杆双作用
CQ2
单杆双作用
CQ2K
单杆双作用
CQ2KW
双杆双作用
CQ2-R/V
单杆双作用
CQ2W-R/V
双杆双作用
CQP2
单杆双作用
CQP2
单作用
·
弹簧压回／压出
CBQ2
单杆双作用
CQ2-R/V
系列
单位
N
单位
g
增加重量表
理论输出力表
重量
无磁性开关用磁环
单位
g
带磁性开关用磁环
单位
g
计算方法
　例
）
CDQ2D40R-20DMZ
●
基准重量
：
CDQ2B40R-20DZ
●
增加重量
：
两端螺孔安装型
　　　　　
杆端外螺纹
　　　　　
双耳环型
358g
6g
44g
196g
604g
安装磁性开关的场合
，
磁性开关
的重量按安装数量加算
。
缸径
（
mm
）
动作方向
使用压力
（
MPa
）
0.3 0.5 0.7
20
IN 71 118 165
OUT 94 157 220
25
IN 113 189 264
OUT 147 245 344
32
IN 181 302 422
OUT 241 402 563
40
IN 317 528 739
OUT 377 628 880
50
IN 495 825 1150
OUT 589 982 1370
63
IN 841 1400 1960
OUT 935 1560 2180
80
IN 1360 2270 3170
OUT 1510 2510 3520
100
IN 2140 3570 5000
OUT 2360 3930 5500
缸径
（
mm
）
气缸行程
（
mm
）
5 10 15 20 25 30 35 40 45 50 75
100
20
112 126 141 155 169 184 198 212 227 241
— —
25
149 165 182 197 213 229 245 261 277 293
— —
32
203 224 246 267 288 309 330 352 373 394 544 650
40
220 241 263 284 306 327 349 371 392 414 568 680
50
—
378 411 444 476 509 542 575 608 641 879
1051
63
—
547 585 623 662 700 738 776 814 852
1125 1321
80
—
973
1034 1094 1154 1214 1275 1335 1395 1455 1873 2169
100
—
1703 1783 1863 1944 2024 2104 2185 2265 2345 2915 3323
缸径
（
mm
）
气缸行程
（
mm
）
5 10 15 20 25 30 35 40 45 50 75
100
20
130 142 155 167 179 191 204 216 228 240
— —
25
182 197 213 228 244 259 275 290 306 320
— —
32
263 284 305 327 348 369 390 412 433 454 561 668
40
293 315 336 358 379 401 422 444 465 487 598 710
50
—
489 522 555 588 620 653 687 720 753 925
1097
63
—
700 738 776 814 852 890 928 966
1004 1201 1397
80
—
1219 1279 1340 1400 1460 1520 1581 1641 1701 1998 2295
100
—
2061 2142 2222 2302 2383 2463 2543 2624 2704 3112 3520
缸径
（
mm
）
20 25 32 40 50 63 80
100
两端螺孔安装型
— — —
6 6 19 45 45
杆端外螺纹
外螺纹部
6 12 26 27 53 53
120 175
螺母
4 8 17 17 32 32 49
116
脚座型
（
含安装螺栓
）
— — —
122 194 272 550 912
紧凑脚座型
（
含安装螺栓
）
— — —
93
148 210 454 707
杆侧法兰型
（
含安装螺栓
）
— — —
214 373 559
1056 1365
无杆侧法兰型
（
含安装螺栓
）
— — —
198 348 534
1017 1309
双耳环型
（
含销轴
、
弹性挡圈
、
螺栓
）
— — —
196 393 554
1109 1887
109
耐水性强型／单杆双作用
CQ2-R/V
系列
CQ2
通孔的安装螺栓／无磁性开关用磁环
提供
CQ2B
通孔的安装螺栓
。
订购方法请参照下述内容
。
数量请根据使用螺栓的个数进行订购
。
例）
CQ-M5X35L
　
2
个
形状
：
内六角螺栓
材质
：
铬钼钢
表面处理
：
铬酸锌
CDQ2
通孔的安装螺栓／带磁性开关用磁环
安装螺栓
气缸型号
C D
安装螺栓型号
CQ2B20
R
V
-5D
7.5
35 CQ-M5X35L
-10D
40 X40L
-15D
45 X45L
-20D
50 X50L
-25D
55 X55L
-30D
60 X60L
-35D
65 X65L
-40D
70 X70L
-45D
75 X75L
-50D
80 X80L
CQ2B25
R
V
-5D
9.5
40 CQ-M5X40L
-10D
45 X45L
-15D
50 X50L
-20D
55 X55L
-25D
60 X60L
-30D
65 X65L
-35D
70 X70L
-40D
75 X75L
-45D
80 X80L
-50D
85 X85L
CQ2B32
R
V
-5DZ
9
40 CQ-M5X40L
-10DZ
45 X45L
-15DZ
50 X50L
-20DZ
55 X55L
-25DZ
60 X60L
-30DZ
65 X65L
-35DZ
70 X70L
-40DZ
75 X75L
-45DZ
80 X80L
-50DZ
85 X85L
-75DZ
120 X120L
-100DZ
145 X145L
气缸型号
C D
安装螺栓型号
CQ2B40
R
V
-5DZ
7.5
35 CQ-M5X35L
-10DZ
40 X40L
-15DZ
45 X45L
-20DZ
50 X50L
-25DZ
55 X55L
-30DZ
60 X60L
-35DZ
65 X65L
-40DZ
70 X70L
-45DZ
75 X75L
-50DZ
80 X80L
-75DZ
115 X115L
-100DZ
140 X140L
CQ2B50
R
V
-10DZ
12.5
45 CQ-M6X45L
-15DZ
50 X50L
-20DZ
55 X55L
-25DZ
60 X60L
-30DZ
65 X65L
-35DZ
70 X70L
-40DZ
75 X75L
-45DZ
80 X80L
-50DZ
85 X85L
-75DZ
120 X120L
-100DZ
145 X145L
CQ2B63
R
V
-10DZ
14.5
50 CQ-M8X50L
-15DZ
55 X55L
-20DZ
60 X60L
-25DZ
65 X65L
-30DZ
70 X70L
-35DZ
75 X75L
-40DZ
80 X80L
-45DZ
85 X85L
-50DZ
90 X90L
-75DZ
125 X125L
-100DZ
150 X150L
气缸型号
C D
安装螺栓型号
CQ2B80
R
V
-10DZ
15
55
CQ-M10X55L
-15DZ
60
X60L
-20DZ
65
X65L
-25DZ
70
X70L
-30DZ
75
X75L
-35DZ
80
X80L
-40DZ
85
X85L
-45DZ
90
X90L
-50DZ
95
X95L
-75DZ
130
X130L
-100DZ
155
X155L
CQ2B100
R
V
-10DZ
15.5
65
CQ-M10X65L
-15DZ
70
X70L
-20DZ
75
X75L
-25DZ
80
X80L
-30DZ
85
X85L
-35DZ
90
X90L
-40DZ
95
X95L
-45DZ
100
X100L
-50DZ
105
X105L
-75DZ
140
X140L
-100DZ
165
X165L
气缸型号
C D
安装螺栓型号
CDQ2B20
R
V
-5DZ
10.5
50 CQ-M5X50L
-10DZ
55 X55L
-15DZ
60 X60L
-20DZ
65 X65L
-25DZ
70 X70L
-30DZ
75 X75L
-35DZ
80 X80L
-40DZ
85 X85L
-45DZ
90 X90L
-50DZ
95 X95L
CDQ2B25
R
V
-5DZ
9.5
50 CQ-M5X50L
-10DZ
55 X55L
-15DZ
60 X60L
-20DZ
65 X65L
-25DZ
70 X70L
-30DZ
75 X75L
-35DZ
80 X80L
-40DZ
85 X85L
-45DZ
90 X90L
-50DZ
95 X95L
CDQ2B32
R
V
-5DZ
9
50 CQ-M5X50L
-10DZ
55 X55L
-15DZ
60 X60L
-20DZ
65 X65L
-25DZ
70 X70L
-30DZ
75 X75L
-35DZ
80 X80L
-40DZ
85 X85L
-45DZ
90 X90L
-50DZ
95 X95L
-75DZ
120 X120L
-100DZ
145 X145L
气缸型号
C D
安装螺栓型号
CDQ2B40
R
V
-5DZ
7.5
45 CQ-M5X45L
-10DZ
50 X50L
-15DZ
55 X55L
-20DZ
60 X60L
-25DZ
65 X65L
-30DZ
70 X70L
-35DZ
75 X75L
-40DZ
80 X80L
-45DZ
85 X85L
-50DZ
90 X90L
-75DZ
115 X115L
-100DZ
140 X140L
CDQ2B50
R
V
-10DZ
12.5
55 CQ-M6X55L
-15DZ
60 X60L
-20DZ
65 X65L
-25DZ
70 X70L
-30DZ
75 X75L
-35DZ
80 X80L
-40DZ
85 X85L
-45DZ
90 X90L
-50DZ
95 X95L
-75DZ
120 X120L
-100DZ
145 X145L
CDQ2B63
R
V
-10DZ
14.5
60 CQ-M8X60L
-15DZ
65 X65L
-20DZ
70 X70L
-25DZ
75 X75L
-30DZ
80 X80L
-35DZ
85 X85L
-40DZ
90 X90L
-45DZ
95 X95L
-50DZ
100 X100L
-75DZ
125 X125L
-100DZ
150 X150L
气缸型号
C D
安装螺栓型号
CDQ2B80
R
V
-10DZ
15
65
CQ-M10X65L
-15DZ
70
X70L
-20DZ
75
X75L
-25DZ
80
X80L
-30DZ
85
X85L
-35DZ
90
X90L
-40DZ
95
X95L
-45DZ
100
X100L
-50DZ
105
X105L
-75DZ
130
X130L
-100DZ
155
X155L
CDQ2B100
R
V
-10DZ
15.5
75
CQ-M10X75L
-15DZ
80
X80L
-20DZ
85
X85L
-25DZ
90
X90L
-30DZ
95
X95L
-35DZ
100
X100L
-40DZ
105
X105L
-45DZ
110
X110L
-50DZ
115
X115L
-75DZ
140
X140L
-100DZ
165
X165L
