10 Bestückköpfe Pipettenwechsler Pipettenwechsler für d en SIPLACE SpeedS tar (C&P20 M2) Pipettenwechsler für den S IPLACE MultiS tar (CPP M) Magazin für 20 Pipetten des Typs 40xx Magazin für 9 Pipetten des Typs 28xx…

Bestückköpfe

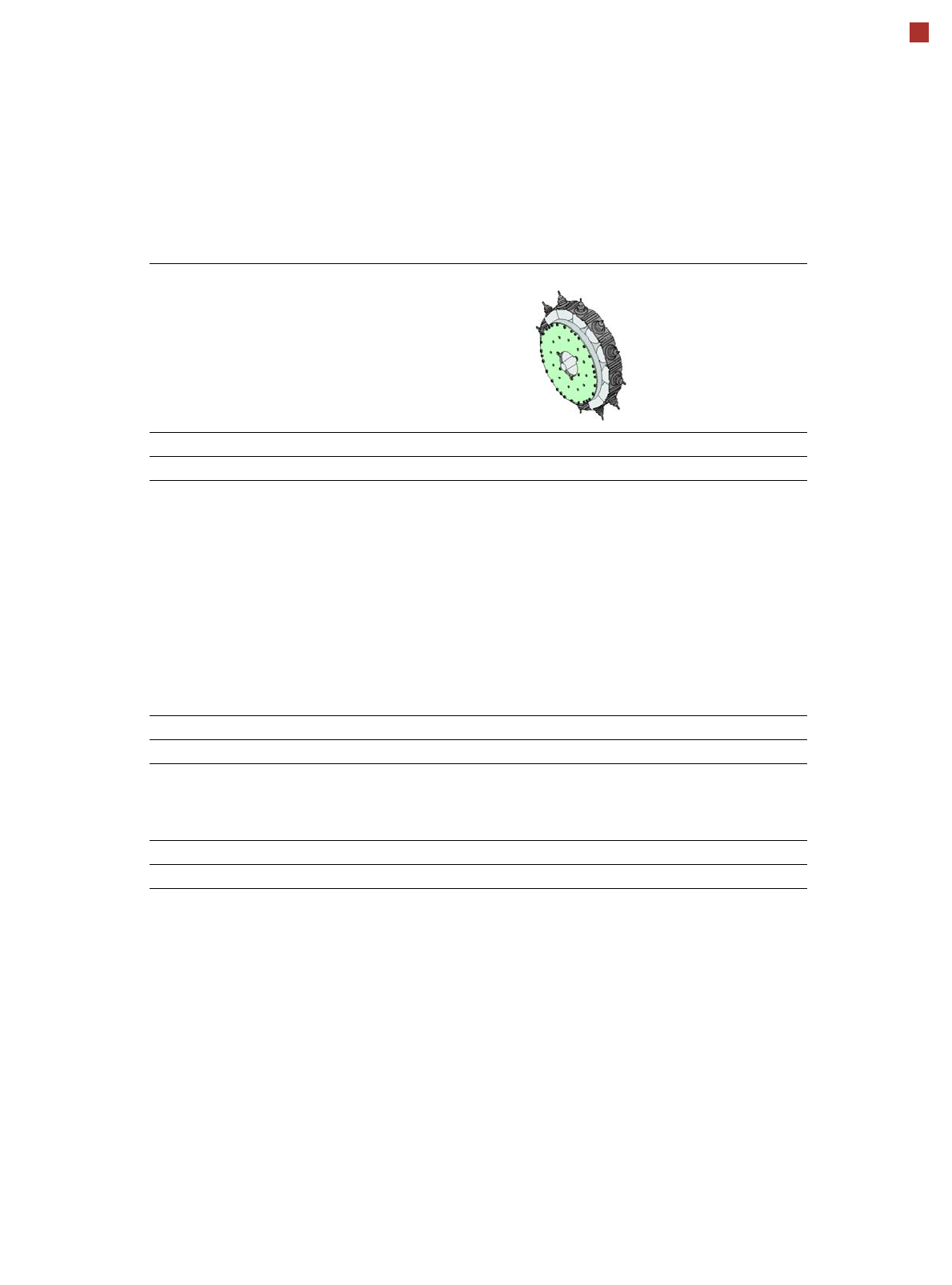

SIPLACE MultiStar (CPP M)

mit BE-Kameratyp 45

BE-Spektrum

a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kun-

denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.

01005 bis 15 mm x 15 mm

BE-Spezifikationen

max. Höhe

min. Beinchenraster

min. Beinchenbreite

min. Ballraster

min. Balldurchmesser

min. Abmessungen

max. Abmessungen

max. Gewicht

b) CPP M-Kopf: in niedriger Montageposition

c) CPP M-Kopf: in hoher Montageposition

6,0 mm

8,5 mm

250 µm / 120 µm

50 µm

140 µm

70 µm

0,11 mm x 0,11 mm

15 mm x 15 mm

4 g

d) Nur bei Bauelementen möglich, die innerhalb des Fokusbereiches der Kamera von ± 1,3 mm liegen.

Aufsetzkraft 1,0 - 15 N

Pipettentypen 20xx, 28xx

X/Y-Genauigkeit

Mit „Genauigkeitsklasse

Ohne „Genauigkeitsklasse“

e) Die Benchmark- und Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen

und entsprechen den Bedingungen aus dem ASM Liefer- und Leistungsumfang.

f) Einstellung im Gehäuseform-Editor von SIPLACE Pro.

± 20 µm / 3σ

± 25 µm / 3σ

Winkelgenauigkeit ± 0,18° / 3σ

Beleuchtungsebenen 5

Bestückköpfe

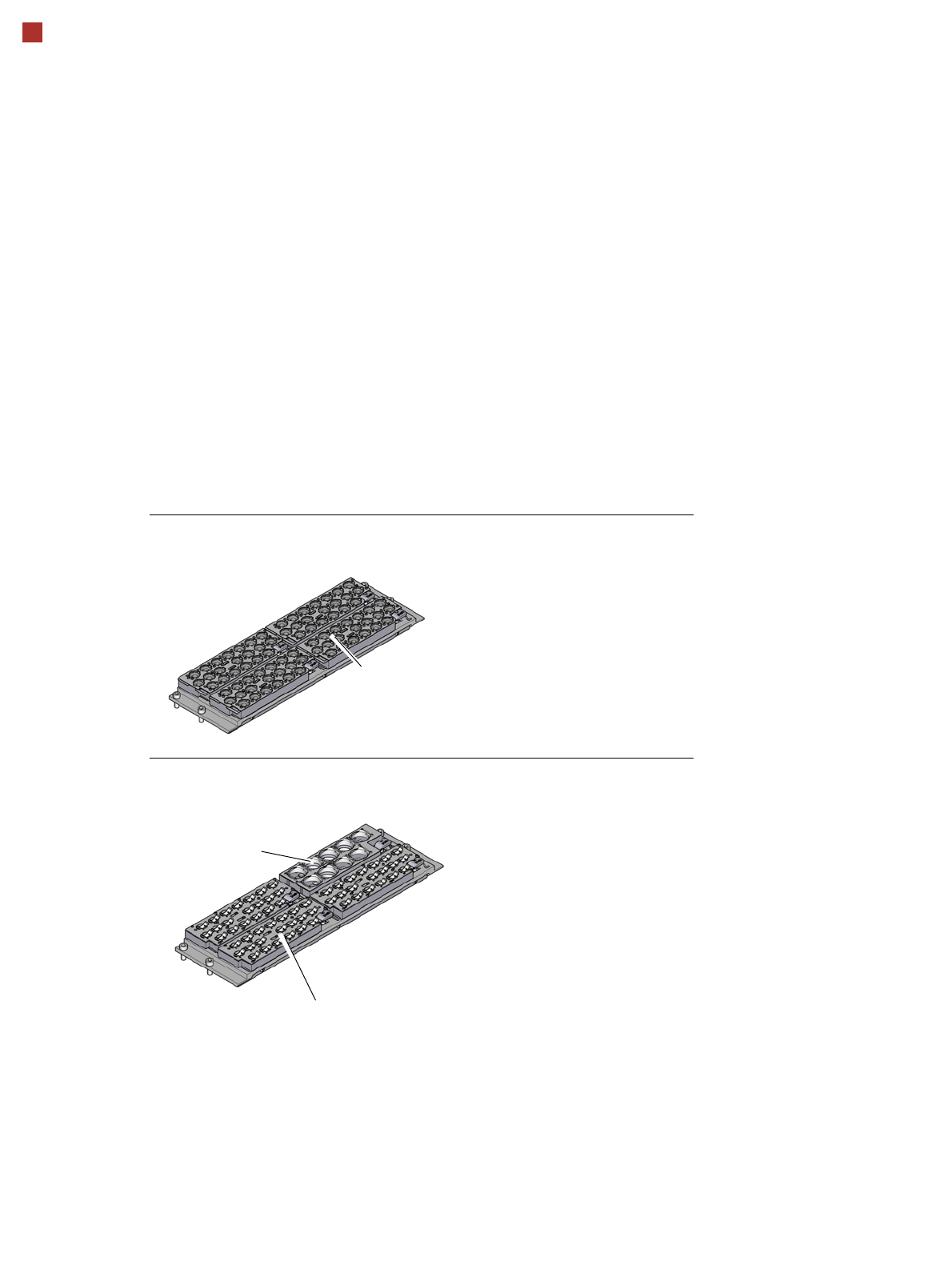

Pipettenwechsler

Pipettenwechsler für den SIPLACE SpeedStar (C&P20 M2)

Pipettenwechsler für den SIPLACE MultiStar (CPP M)

Magazin für 20 Pipetten

des Typs 40xx

Magazin für 9 Pipetten

des Typs 28xx

Magazin für 20 Pipetten des Typs 20xx

Beschreibung

Pipettenwechsler steigern die Flexibilität der Bestückköpfe, wenn es um die Verarbeitung

unterschiedlicher Bauelemente geht. Rasch lässt sich die Pipettenkonfiguration an geänderte

Bestückaufträge anpassen. Exakt definierte Positionen und der tadellose Sitz der Pipette in

der Garage sorgen für eine minimale radiale Exzentrizität am Bestückkopf.

Die Pipettenwechsler sind mit einer Überwachungsschaltung ausgestattet. Sie prüft, ob die

Pipettenmagazine korrekt auf dem Träger sitzen. Darüber hinaus erkennt der Pipettenwechs-

ler an der Kodierung, ob es sich um Magazine für 40xx, 20xx oder 28xx-Pipetten handelt.

Leiterplattentransport

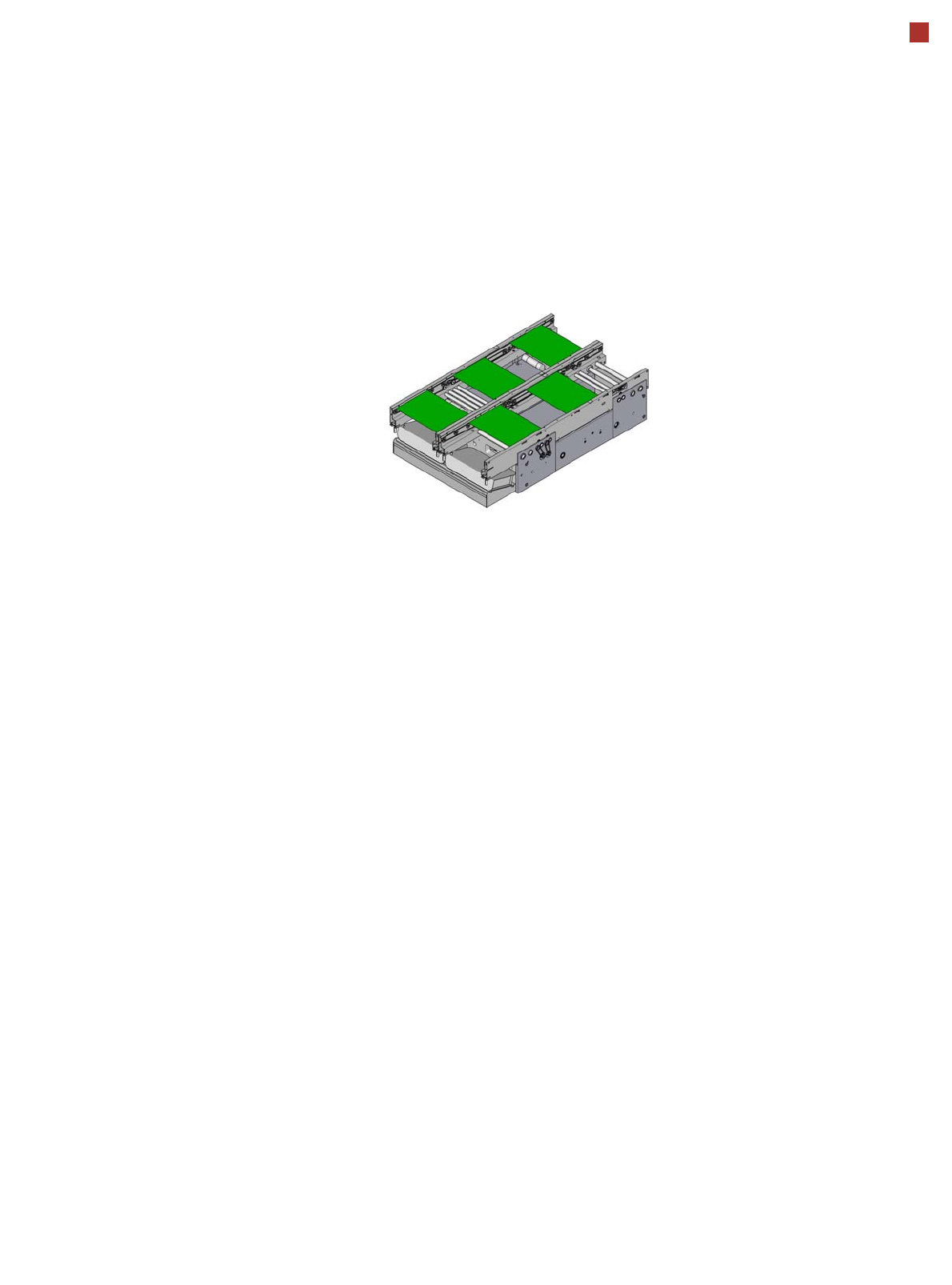

Flexibler Doppeltransport

Der flexible Doppeltransport

besitzt zwei elektrisch und

mechanisch voneinander

unabhängige Transportspu-

ren. Die festen Transport-

wangen sind standardmäßig

beide "außen". Optional kön-

nen die festen Transportseite

rechts/rechts oder links/links

gewählt werden. Optional

lässt sich der LP-Dop-

peltransport auch als Ein-

fachtransport betreiben.

Beim Doppeltransport-

Modus werden zwei Leiter-

platten entweder gleichzeitig

(synchroner Betrieb) oder

abwechselnd (asynchroner

Betrieb) in den Bestück-

automaten gefahren und

bestückt. Damit wird die

Bearbeitung von Ober- und

Unterseite einer Leiterplatte

in einer Linie ermöglicht.

Synchroner Betrieb

Im synchronen Betrieb wer-

den zwei Leiterplatten gleich-

zeitig in die Bestückposition

transportiert. Sie werden als

gemeinsamer Nutzen bear-

beitet. Bei Produkten mit

stark unterschiedlichem

Bestückinhalt werden durch

die gemeinsame Optimie-

rung des gesamten Bestü-

ckinhalts beider Leiterplatten

Leistungssteigerungen

erzielt.

Asynchroner Betrieb

Im asynchronen Betrieb wird

immer eine Leiterplatte in

einer Transportspur

bestückt, während eine

andere in der zweiten Trans-

portspur in die Bestückposi-

tion gefahren wird. Damit

lässt sich die volle Transport-

zeit einsparen, was speziell

bei Leiterplatten mit geringer

Taktzeit zu einer erheblichen

Leistungssteigerung führt.

I-Placement

Höchste Bestückleistung

erzielt die SIPLACE Linie bei

Verwendung des I-Place-

ments. Hier arbeiten beide

Köpfe gleichzeitig und bestü-

cken völlig unabhängig von-

einander jeweils die

Leiterplatte auf der dazuge-

hörigen Transportseite.

Durch kurze Wege wird eine

nochmalige Leistungssteige-

rung erreicht.

Borrow Performance

Bei gleichzeitiger Produktion

von zwei Leiterplatten mit

unterschiedlichen Bestückin-

halt in einer Linie ist Borrow

Performance die perfekt

Ergänzung zum I-Placement.

In den Bestückungmaschi-

nen mit Borrow Performance

bestücken beide Bestück-

köpfe abwechselnd die

gleich Leiterplatte. Die Lei-

terplatte in der anderen

Transportspur wird einfach

durchtransportiert. Auf diese

Weise lässt sich für beide

Leiterplatten, trotz unter-

schiedlichen Bestückinhalt

die gleiche Zykluszeit erzie-

len.

Convoy Mode

Bei Leiterplatten mit einer

Länge kürzer als 175 mm

werden im Convoy mode

mehr Leiterplatten in den

Bestückbereich und Einga-

bebandbereich eingefahren.

Während eine Leiterplatte

bestückt wird, wartet direkt

dahinter eine zweite Leiter-

platte. Die Transportzeit wird

so gerade im I-Placement

mode nochmals deutlich ver-

kürzt.

Flexibler Doppeltransport
