15
Leiterplattenwölbung
LP-Wölbung beim Bestücken
Um die Bestückqualität und die Bestückge-
schwindigkeit nicht zu beeinträchtigen, wird
empfohlen, eine LP-Unterstützung zu verwen-
den, sodass die LP-Wölbung nach unten 0,5 mm
nicht überschreitet.
LP-Wölbung nach oben max. 2 mm
LP-Unterstützung
LP-Wölbung nach unten max. 2 mm
Änderungen der Oberflächenposition werden automatisch von den Funktionen zum Erlernen der Höhe übernommen.
16
Virtueller Inkpunkthandler (VIH)
Der virtuelle Inkpunkt-
Handler (VIH) ermöglicht
das Einlesen von Inkpunkten
aus einem externen System.
Mit dieser Option kann in
externen Systemen
festgelegt werden, welche
Einzelschaltungen
produziert und welche
übersprungen werden. Eine
Einzelschaltung ist ein
bestimmter Teil einer
Leiterplatte. Verglichen mit
dem physikalischen
Inkpunkt-Konzept ist dieses
Konzept viel flexibler.
Es kann in den laufenden
Produktionsprozess
integriert werden, wenn
externe Systeme für jede
Einzelschaltung individuell
entscheiden, ob sie in gutem
oder fehlerhaftem Zustand
ist und weitere
Verarbeitungsschritte
ausgelassen werden sollten.
Typischerweise wurde die
Leiterplatte bereits von
einem externen System
vermessen und die
Informationen, welche
Einzelschaltungen gut und
welche fehlerhaft sind,
stehen zur Verfügung.
Die Nutzung dieser
Informationen über VIH
bietet den Vorteil, dass keine
physikalischen Inkpunkte
von der Leiterplatten-
Kamera gelesen werden
müssen.
Dies verbessert die
Leistung, insbesondere bei
Leiterplatten mit einer
großen Zahl von
Einzelschaltungen.
Die Option kann auch
verwendet werden, wenn bei
Einzelschaltungen kein Platz
für einen physikalischen
Inkspot vorhanden ist.

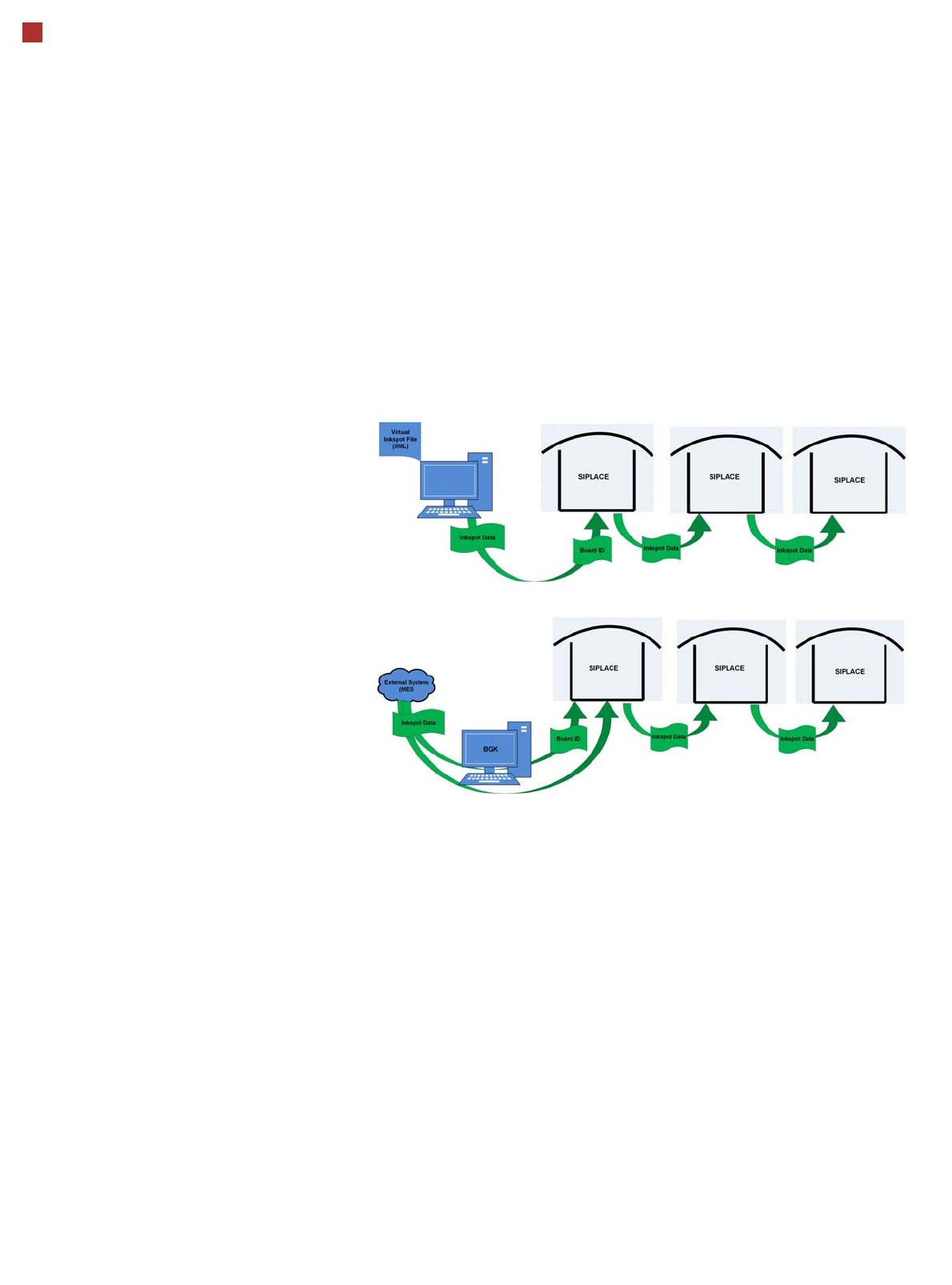

Workflow VIH mit XML Datei
Workflow VIH mit MES und BoardGateKeeper (BGK)
Prozessdaten Interfaces (PDI)
Mittels des Prozessdaten Interfaces (PDI) welches via OIB
Interface angesprochen werden kann, können zusätzlich zu
den Traceability-Daten der bestückten Bauteile verschiedene
Prozessparameter zum Bestückprozess der Bauteile abge-
fragt werden. Das PDI stellt über 40 Prozessattribute pro
Bestückposition zur Verfügung wie:
• Pickup (actual pick position, Pickup location id)
• Dipping (result, timestamp)
• Vision vermessung (Ergebnis & Kamera ID)
• Placement (actual place position, Ref.Desig., Vacuum
values)
Die Datenpakete beinhalten die Daten pro Leiterplatte und
Stopperposition.
Ein einzelnes Datenpaket beinhaltet maximal 200 Bestück-
positionen.
17
Bauelementebereitstellung
BE-Wagen
BE-Wagen
SIPLACE TX micron
Die BE-Wagen
SIPLACE TX micron sind
eigenständige und leicht
manövrierbare Module. An
den Automaten der
SIPLACE TX können zwei
BE-Wagen mit jeweils 40
Spuren angedockt werden.
Die Gurtrollen werden im
Gurtcontainer des BE-
Wagens aufgenommen. Eine
Schneidevorrichtung am
Automaten zerkleinert auto-
matisch das Leergurtmate-
rial. Die BE-Wagen können
direkt an der Maschine oder
an einem externen Rüstplatz
mit Zuführmodulen gerüstet
werden. Die Vorteile einer
Offline-Rüstung liegen dabei
darin, dass Rüstungen vor-
bereitet werden können,
ohne dass die Linie angehal-
ten werden muss.
Die Rüstwechsel können so
in kürzester Zeit umgesetzt
werden, denn die BE-Wagen
werden gemäß dem Wech-
seltisch-Prinzip einfach nur
ausgetauscht.
Die BE-Wagen
SIPLACE TX micron unter-
stützen überdies ein
schnellstes Auf- und Abrüs-
ten der Zuführmodule selbst
während des laufenden
Bestückprozesses.
Das Anspleißen von Gurten
ist ohne Maschinenstillstand
möglich.
Zur Sicherheit des
Bedienpersonals gibt es für
nicht belegte Stellplätze so
genannte Dummy Zuführ-
module.

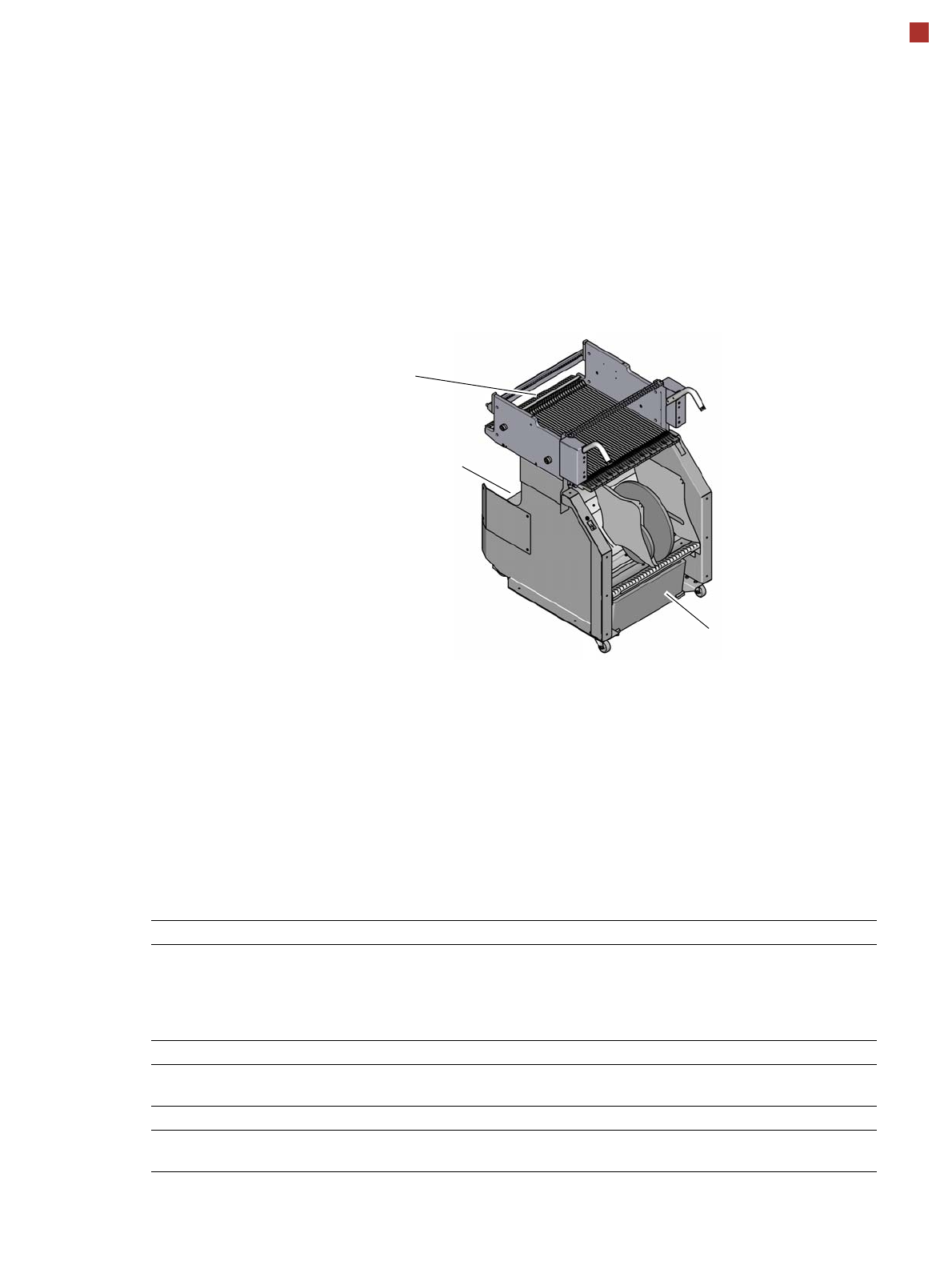

BE-Wagen SIPLACE TX micron
Gurtcontainer
Abfallbehälter für Leergurt-
reste
BE-Tisch
Bauelemente Bereitstellung Spurbelegung
SIPLACE TX micron
Mit C&P20 M2
Mit CPP M
Mit CPP M und JTF-ML 2 an Stellplatz 1
Mit C&P20 M2 und TF-ML 2 an Stellplatz 1
38 Zuführmodule à 8mm X
40 Zuführmodule à 8 mm X
28 Zuführmodule à 8 mm X
28 Zuführmodule à 8 mm X
Gurtrollendurchmesser bis 330,2 mm (13“)
Wechselzeit für BE-Wagen < 1 Minute
Zuführmodul-Typen Gurtzuführmodule, LDU 2 X,
SIPLACE Glue Feeder
