SIPLACE Vision
Cracked Die und Chipping Inspection
Crack Die Detection

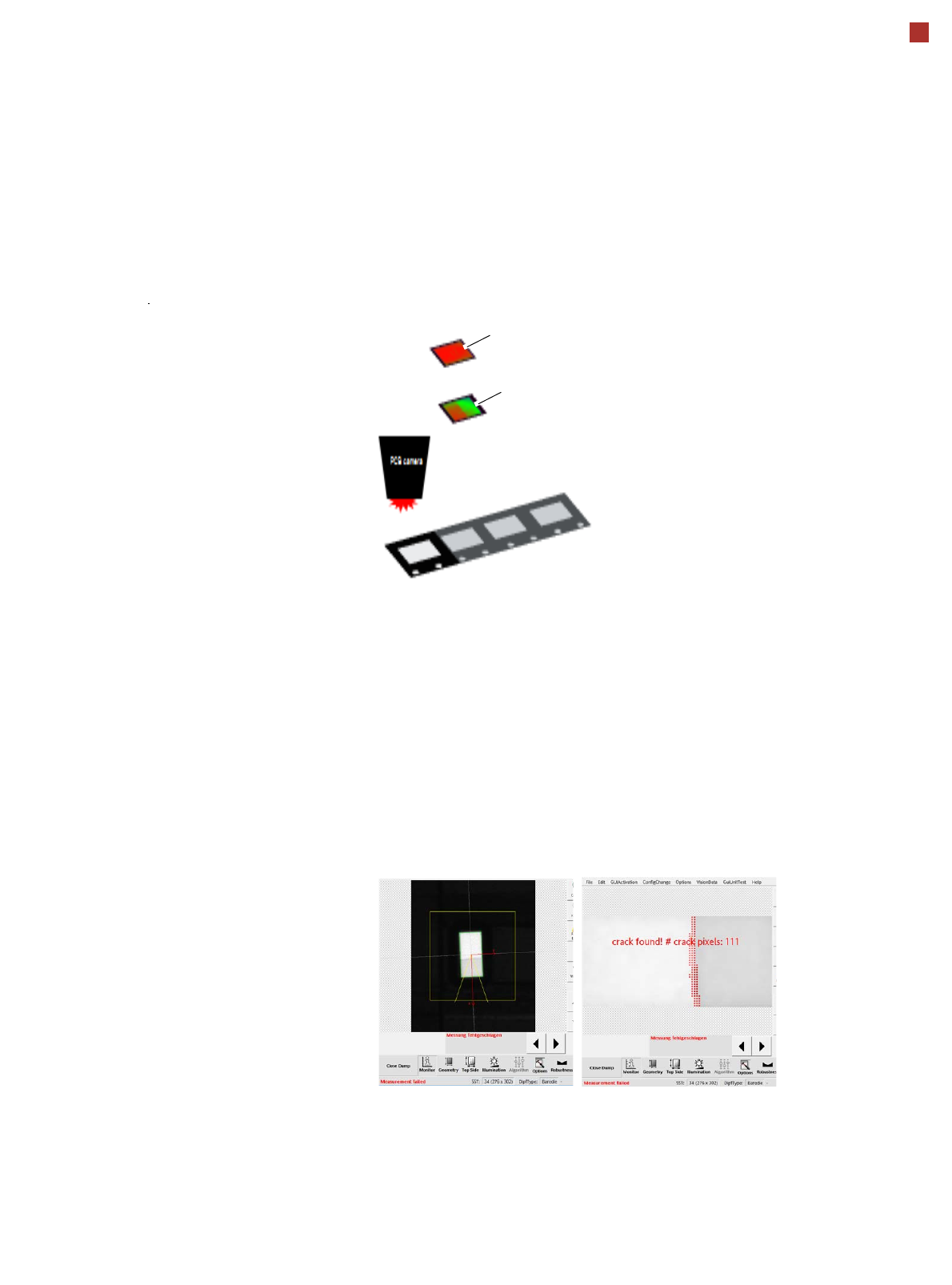

Mit der Cracked Die Inpek-
tion können Brüche schon
vor der Entnahme aus dem
Gurt erkannt werden, wenn
der Riss zwischen zwei
Außenkanten der Die ver-
läuft. Die Inspektion erfolgt
mit der Leiterplatten
Kamera. Voraussetzung für
die Erkennung ist, dass die
beiden Teile der Die gering-
fügig zueinander verkippt
sind. Die Erkennung erfolgt
dabei über die unterschied-
lichen Reflektionswinkel
der zwei zueinander ver-
kippten Oberflächen.
Chipping Detection
Mit der Chipping Detection
können Ausbrüche an Halb-
leiterbauelemente erkannt
werden.
Gut
Schlecht
24
SIPLACE Vision
Leiterplatten-Lageerkennung
Passmarken-Kriterien
Passmarken-Kriterien
2 Marken ermitteln
3 Marken ermitteln
X- / Y-Position, Verdrehwinkel mittlerer LP-Verzug
zusätzlich: Scherung, Verzug separat in X- und Y-Richtung
Markenformen Synthetische Marken: Kreis, Kreuz, Quadrat, Rechteck,
Raute, kreisförmige, quadratische, und rechteckige Kontu-
ren, Doppelkreuz, Muster: beliebig
Maße von Mustern
min. Größe
max. Größe
0,5 mm
3 mm
Markenumgebung Freiraum um die Passmarke nicht notwendig, wenn sich
innerhalb des Suchfeldes keine ähnliche Markenstruktur
befindet
Maße synthetischer Marken
min. X/Y-Größe für Kreis
a
und Rechteck 0,25 mm
min. X/Y-Größe für Kreisring und Rechteckrahmen 0,3 mm
min. X/Y-Größe für Kreuz 0,3 mm
min. X/Y-Größe für Doppelkreuz 0,5 mm
min. X/Y-Größe für Raute 0,35 mm
min. Rahmenbreite für Kreisring und Rechteckrahmen 0,1 mm
min. Balkenbreite/Balkenabstand für Kreuz, Doppelkreuz 0,1 mm
max. X/Y-Größe für alle Markenformen 3 mm
max. Balkenbreite für Kreuz/Doppelkreuz 1,5 mm
min. Toleranzen generell 2% vom Nennmaß
max. Toleranzen generell 20% vom Nennmaß
a) Um eine hohe Produktionsqualität der Leiterplatten sicherzustellen, ist unter folgenden Bedingungen
eine Mindest-x/y-Größe von 0,075 mm für kreisförmige Marken zulässig:
Es sind keine weiteren Objekte im rechteckigen Marken-Suchbereich mit der Größe von + 0,2 mm sicht-
bar. Beispiel: Kreisförmige Marke mit x/y-Größe von 0,075 mm erfordert einen Suchbereich ohne sicht-
bare Objekte von: 0,075 mm + 0,2 mm = 0,275 mm.
25
SIPLACE Vision
Leiterplatten-Lageerkennung
Technische Daten und Inkpunkt-Kriterien
Inkpunkt-Kriterien
Methoden • Synthetisches Markenerkennungsverfahren
• Mittlerer Grauwert
• Histogramm-Methode
• Mustererkennung
Größe der Markenformen bzw. Strukturen
synthetische Marken
andere Verfahren
Maße synthetischer Marken siehe Seite 24
min. 0,3 mm
max. 5 mm
Abdeckmaterial gut deckend
Erkennungszeit je nach Methode 20 ms - 200 ms
Beschreibung
Bei der Nutzentechnik wird
jeder Einzelschaltung ein
Inkpunkt zugeordnet.
Ist dieser bei der Abfrage
über das LP-Visionmodul
vorhanden, so wird die ent-
sprechende Einzelschaltung
nicht bestückt.
Mit dieser Funktion können
Kosten durch unnötige
Bestückung defekter Einzel-
schaltungen verhindert wer-
den.
Technische Daten Leiterplatten-Lageerkennung
LP-Passmarken
Lokale Passmarken
Bibliotheksspeicher
Schlechtnutzenerkennung
bis zu 3 (Einzelschaltungen und Mehrfachnutzen)
bis zu 6 bei der Option „Lange LP“ (optionale LP-Marken
werden vor der Optimierung ausgegeben)
bis zu 2 pro LP (können verschiedenen Typs sein)
bis zu 255 Markentypen pro Einzelschaltung
Bildverarbeitung Kantendetektions-Methode (Singular Feature) auf Basis
der Grauwerte
Beleuchtungsart Auflicht
Markenerkennungszeit 0,1 s
Gesichtsfeld 5,78 mm x 5,78 mm
