28 OSC-Paket Das lizenzpflichtige OSC- Paket beinhaltet Funktion en zur vereinfachten Bestü- ckung von O dd-Shape - Bauelementen (OSC), wie Stecker oder Buchsen. Die Aktivierung der Lizenz erfolgt über SIPLACE Pro. Detai…
27
SIPLACE Vision
Barcodetypen
Technische Daten
1D Barcodes
QR-Codes
Code-Arten Code 39
Code 93
Code 128
EAN-8 (AddOn 2, AddOn 5), EAN-13 (AddOn 2, AddOn 5)
Interleaved 2 von 5 (Stationssoftwareversion 709.1 oder höher erforderlich)
Minimale Breite der Balken 5 Pixel
Mit einer geeigneten Qualität der Markierung kann die Breite auf bis zu 3
Pixel reduziert werden.
Minimale Höhe des Symbols 5% der Länge des kompletten Symbols.
Symbolwinkel Alle Winkel des Symbols werden akzeptiert.
Inverse Symbole Helle Balken vor einem dunklen Hintergrund werden akzeptiert.
Gespiegelte Symbole Gespiegelte Symbole werden akzeptiert.
(für 1D-Codes entspricht dies einer 180-Grad-Rotation)
Region of Interest (ROI) Der Bereich auf der LP, in dem der Barcode gesucht wird (ROI), sollte die
folgenden Werte nicht überschreiten:
ROI (Leserichtung)
≤ 3 * Symbolbreite
ROI (senkrecht zur Leserichtung)
≤ 10 * Symbolbreite
Codeart QR-Code gemäß ISO/IEC 18004 Modell 2.
Stationssoftwareversion 711.0 oder höher ist erforderlich.
Anzahl Reihen / Spalten Alle im Standard definierten Versionen (d.h. Anzahl Reihen / Spalten) wer-
den akzeptiert.
Minimale Punktgröße 5 Pixel
Symbolwinkel Alle Winkel des Symbols werden akzeptiert.
Inverse Symbole Inverse Symbole (helle Module vor einem dunklen Hintergrund) werden
akzeptiert.
Gespiegelte Symbole Gespiegelte Symbole werden akzeptiert.
Verhältnis von Spaltenbreite
zu Zeilenhöhe
1/2
≤ (Spaltenbreite) / (Reihenhöhe) ≤ 2
Region of Interest (ROI) Der Bereich, in dem der Barcode gesucht wird (ROI), sollte die folgenden
Werte nicht überschreiten:
Breite des ROI ≤ 6 * Breite des Barcode-Symbols
Höhe des ROI ≤ 6 * Höhe des Barcode-Symbols
28

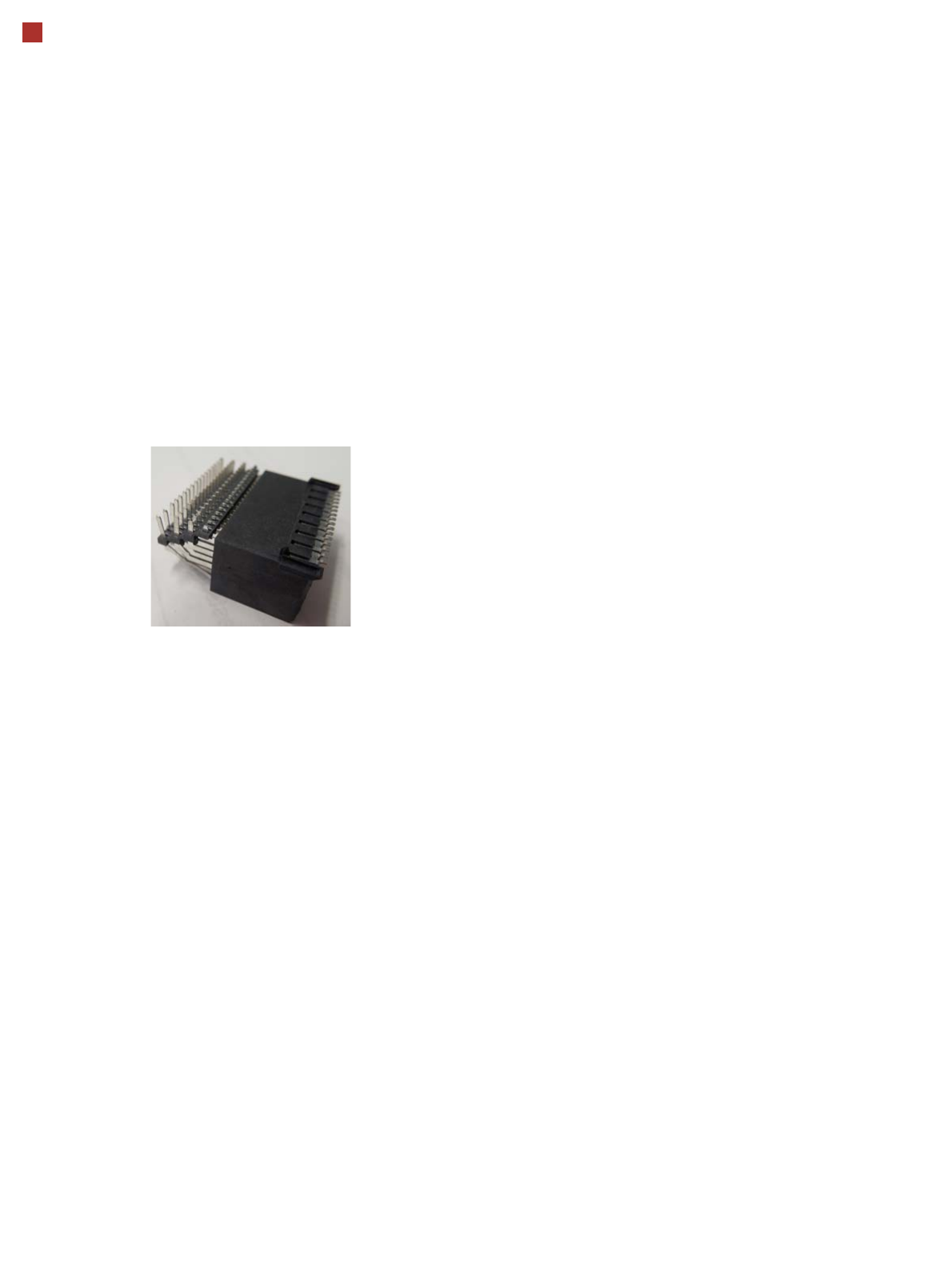

OSC-Paket
Das lizenzpflichtige OSC-
Paket beinhaltet Funktionen
zur vereinfachten Bestü-
ckung von Odd-Shape-
Bauelementen (OSC), wie
Stecker oder Buchsen.
Die Aktivierung der Lizenz
erfolgt über SIPLACE Pro.
Detaillierte Informationen fin-
den Sie in der Bedienungs-
anleitung OSC-Paket,
Artikelnummer [00198374-
xx].
Folgende Funktionen sind im
OSC-Paket enthalten:
OSC-Messoptionen
• Benutzerdefiniertes Odd-
Shape-Bauelement
Der Benutzer kann belie-
bige abstrakte Muster auf
einem Bauelement, z.B.
Anschluss-Beinchen in
Dreiecksform beschrei-
ben. Diese Muster können
an der Station mithilfe
eines Wizards auf einfa-
che Weise erstellt und
geändert werden.
• Stereomessung
Bei der Stereomessung
werden pro Bauelement
zwei Aufnahmen mit einer
stationären Kamera aus
unterschiedlichen Rich-
tungen gemacht. Durch
Überlagerung der beiden
Bilder lassen sich Stecker,
Stifte etc. in 3D darstellen
und so Strukturen, die in
einer klassischen 2D Mes-
sung aufgrund von Farbe,
Abschattung oder Hinter-
grundstrukturen nur
schwer zu erkennen sind,
einfach und präzise Aus-
werten.
• Spezielle Positionsaus-
wertung
Diese Funktion ermöglicht
die getrennte Festlegung
der Merkmale zur Positi-
onsbestimmung (x,y, Win-
kel) unabhängig von den
Merkmalen zur Gut-
Schlecht-Erkennung.
Bestückung von Snap-In-
Bauelementen
Die Funktion überwacht, ob
Snap-In-Bauelemente bei
der automatischen Bestü-
ckung vollständig in der Lei-
terplatte einrasten.
Automatische Ermittlung
der optimalen Beschleuni-
gung
Diese Funktion ermöglicht es
für ein Bauelement an der
Station die optimale
Beschleunigung für die ein-
zelnen Achsen automatisch
zu ermitteln. Die so gefunde-
nen Beschleunigungen las-
sen sich anschließend in
einem zusätzlichen Testlauf
überprüfen und bei Erfolg an
das Programmiersystem
zurückschreiben.
Pin in Paste Höhenkont-
rolle
Mit dieser Option wird die
„Snap-In“ Funktion für CPP-
Köpfe erweitert.
Zusätzliche Kraftstufen
beim CPP Kopf
• 15 N beim CPP
29
ASM Softwareprodukte
Übersicht
Workflows ASM Software Produkt Standard Option
Planning
ASM Production Planner
Vollautomatische Produktgruppierung und Optimierung mit Rück-
sicht auf Liefertermine
X
SIPLACE SiCluster Professional / SiCluster Multiline
Vollautomatische Produktgruppierung
X
Virtual Production
SIPLACE Pro
Eine Anwendung für alle Programmieraufgaben
X
SIPLACE LED Pairing
Einfache Ausführung der Bestückung von LEDs mit merhfachen
Klassen
X
Production
SIPLACE Station Software
Vielfaltiges Betriebssystem
X
ASM OIS
Bediener-Informations-System
X
ASM Command Center
Automatisches Operator Management für alle Maschinenassists
X
Material Management
ASM Material Manager
Steuerung und Optimierung des SMD Material- Managements
X
ASM Line Monitor
Übersicht über den Materialverbrauch der Linien.
X
Preparation
ASM Setup Center
Vermeidung von Rüstfehlern durch zuverlässige Rüstverifizierung
X
SIPLACE Material Setup Assistant
Optimierung der Offline-Rüstvorbereitung und des Materialflusses
X
Factory Monitoring
ASM EDM
Komfortables Datenmanagement für Bestückprogramme
X
ASM Traceability
Rückverfolgbarkeit der Bestückprozesse
X
SIPLACE Explorer
Linien-Monitoring-System
X
ASM Performance Monitoring
Live KPI Monitoring
X
Factory Integration
ASM OIB
Nahtlose Integration von SIPLACE Software-Lösungen mit Fremd-
systemen
X
ASM Remote Smart Factory
Professionelle Remote-Service Infrastruktur
X
