30 Technische Daten Elektrische Anschlusswerte, Energieverbrauch und Druckluftversorgung Elektrische Anschlusswerte Anschlussspannung Netzversorgung 3 x 380 V~ bis 3 x 415 V~ ± 10 %; 50/60 Hz 3 x 200 V~ bis 3 x 220 V~ ± …
29
ASM Softwareprodukte
Übersicht
Workflows ASM Software Produkt Standard Option
Planning
ASM Production Planner
Vollautomatische Produktgruppierung und Optimierung mit Rück-
sicht auf Liefertermine
X
SIPLACE SiCluster Professional / SiCluster Multiline
Vollautomatische Produktgruppierung
X
Virtual Production
SIPLACE Pro
Eine Anwendung für alle Programmieraufgaben
X
SIPLACE LED Pairing
Einfache Ausführung der Bestückung von LEDs mit merhfachen
Klassen
X
Production
SIPLACE Station Software
Vielfaltiges Betriebssystem
X
ASM OIS
Bediener-Informations-System
X
ASM Command Center
Automatisches Operator Management für alle Maschinenassists
X
Material Management
ASM Material Manager
Steuerung und Optimierung des SMD Material- Managements
X
ASM Line Monitor
Übersicht über den Materialverbrauch der Linien.
X
Preparation
ASM Setup Center
Vermeidung von Rüstfehlern durch zuverlässige Rüstverifizierung
X
SIPLACE Material Setup Assistant
Optimierung der Offline-Rüstvorbereitung und des Materialflusses
X
Factory Monitoring
ASM EDM
Komfortables Datenmanagement für Bestückprogramme
X
ASM Traceability
Rückverfolgbarkeit der Bestückprozesse
X
SIPLACE Explorer
Linien-Monitoring-System
X
ASM Performance Monitoring
Live KPI Monitoring
X
Factory Integration
ASM OIB
Nahtlose Integration von SIPLACE Software-Lösungen mit Fremd-
systemen
X
ASM Remote Smart Factory
Professionelle Remote-Service Infrastruktur
X
30
Technische Daten
Elektrische Anschlusswerte, Energieverbrauch
und Druckluftversorgung
Elektrische Anschlusswerte
Anschlussspannung
Netzversorgung 3 x 380 V~ bis 3 x 415 V~ ± 10 %; 50/60 Hz
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz
a
a) Mit Optionspaket
3 x 16 A Charakteristik C
3 x 15 A Charakteristik C
b
b) z.B. Siemens Leitungsschutzschalter nach UL 489 und IEC / Circuit Breakers to IEC and UL 489 (Best.-Nr.: 5SJ4 316-
7HG42)
oder
EATON Industries Leitungsschutzschalter FAZ-C16/3NA 16A 3p /Circuit Breaker FAZ-C16/3-NA 16A 3p (UL 489, CSA
C22.2 No. 5, IEC 60947-2)
Netzanschluss Ohne Kabel
Kabel 5 x 2,5 mm² MIT CEE-Stecker rot 16 A (nach IEC 60309) (3 x 380 V~ bis 3 x 415 V~)
Kabel 5 x 2,5 mm² OHNE Stecker (3 x 200 V~ bis 3 x 220 V) oder
(3 x 380 V~ bis 3 x 415 V~)
Kurzschluss-Auslegung (SCCR)
c
c) Mit dem Original-Netzanschuss-Kabel. Die ausgewiesene Kurzschluss-Auslegung (SCCR) bezieht sich auf den An-
fang des Original-Netzkabels. Bei kundenseitiger Veränderung darf die serienmäßge Länge der Netzzuleitung zum Be-
stückautomaten weder verkürzt, noch der serienmäßige Leiterquerschnitt erhöht werden, da sich andernfalls die
Kurzschluss-Auslegung (SCCR) verschlechtert.
10 kA
Energieverbrauch
mit einer Vakuumpumpe
d
d) Vakuumpumpe nur für den C&P20 M2-Kopf. Die Vakuumpumpe ist nicht für Reinraum ISO Klasse 7 zugelassen und
muss im Grauraum betrieben werden.
ohne Vakuumpumpe
Nennscheinleistung 2,6 kVA 2,3 kVA
Nennwirkleistung 2,00 kW 1,2 kW
Druckluftversorgung
Druckluftanschluss-
werte
p
min
p
max
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Betriebsdruck 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Druckluftanschluss 1/2"-Schlauchanschluss
Druckluftverbrauch
e
e) Durchschnittsverbrauchswerte. Unter atmosphärischen Normalbedingungen bei 20°C und 1013 hPa.
Bestückkopf-Konfiguration Druckluftverbrauch
mit Vakuumpumpe
b
Druckluftverbrauch
ohne Vakuumpumpe
SIPLACE TX micron C&P20 M2/C&P20 M2
CPP M/CPP M
120 Nl/min
keine Option
500 Nl/min
360 Nl/min
Druckluftspezifikation gem. ISO 8573
Teilchengröße (ISO Klasse 3) 0,1 µm
Teilchendichte (ISO Klasse 3) 0,1 mg/m³
Höchster Ölgehalt (ISO Klasse 1) Teilchendichte 0,01 mg/m³
Drucktaupunkt (ISO Klasse 4) Taupunkt + 3°
Hinweis:
Beachten Sie auch das Dokument "Netz- und Druckluftkonfiguration für SMD-Anlagen"
(deutsch+englisch, Art.Nr. 00197548-xx), welches Sie bei der Lieferung der SIPLACE Automaten erhalten.
31
Technische Daten
Elektrische Anschlusswerte, Energieverbrauch
und Druckluftversorgung

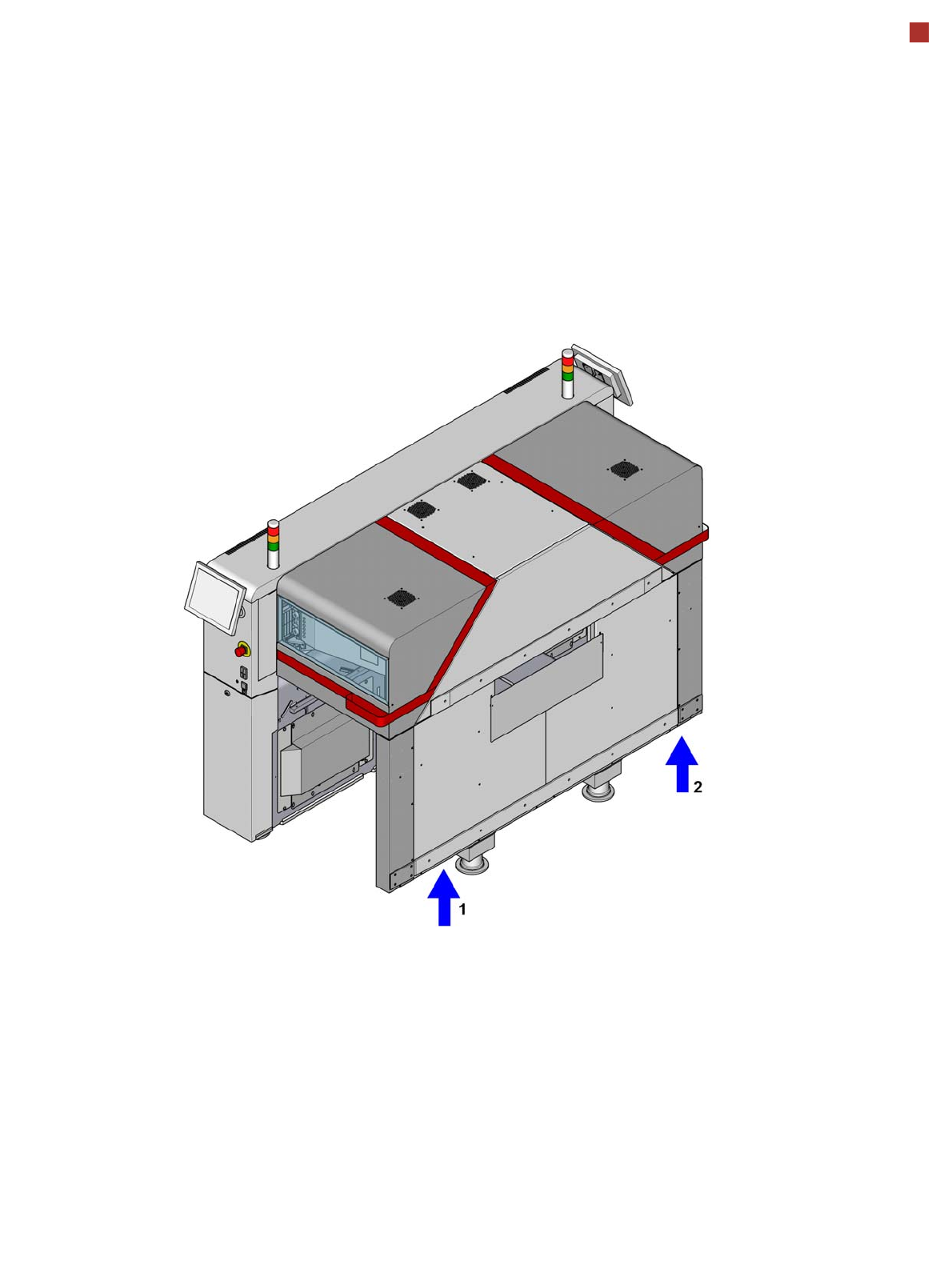

1 = Elektrischer Anschluss
2 = Druckluft Anschluss
Die Anschlüsse werden jeweils von unten in die Maschine geführt und an der Klemme des
Hauptschalters bzw. der Pneumatikeinheit angeschlossen.
