6 SIPLACE TX micron Maschinenbeschreibung Die neueste Genera tion der SIPLACE Bestückmodule setzt in der HighSpeed-Volu- menfertigung Bestmarken bei Bestückleis tung, Floor- space-Performanc e und Bestückgenauigkeit. Die…
5
Technische Daten im Überblick
Maximalwerte
Bestückleistung
IPC Wert
Benchmark Wert
62.500 BE/h
78.000 BE/h
Bauelementespektrum 0201 (metrisch) bis 6 mm x 6 mm
min. Beinchenraster 50 µm
min. Beinchebreite 25 µm
min. Ballraster 50 µm
min. Balldurchmesser 25 µm
Bestückgenauigkeit ± 15 µm (3σ)
Bereitstellkapazität (BE-Wagen) 80 SIPLACE SmartFeeder 8 mm X / Xi
Leiterplattenformat (Länge x Breite) 375 mm x 460 mm
Kamera 6 Beleuchtungsebenen
Maschinenständer: Telegrau
(RAL 7047)
Hauben: Perldunkelgrau
(RAL 9023)
Abdeckungen: Telegrau
(RAL 7047)

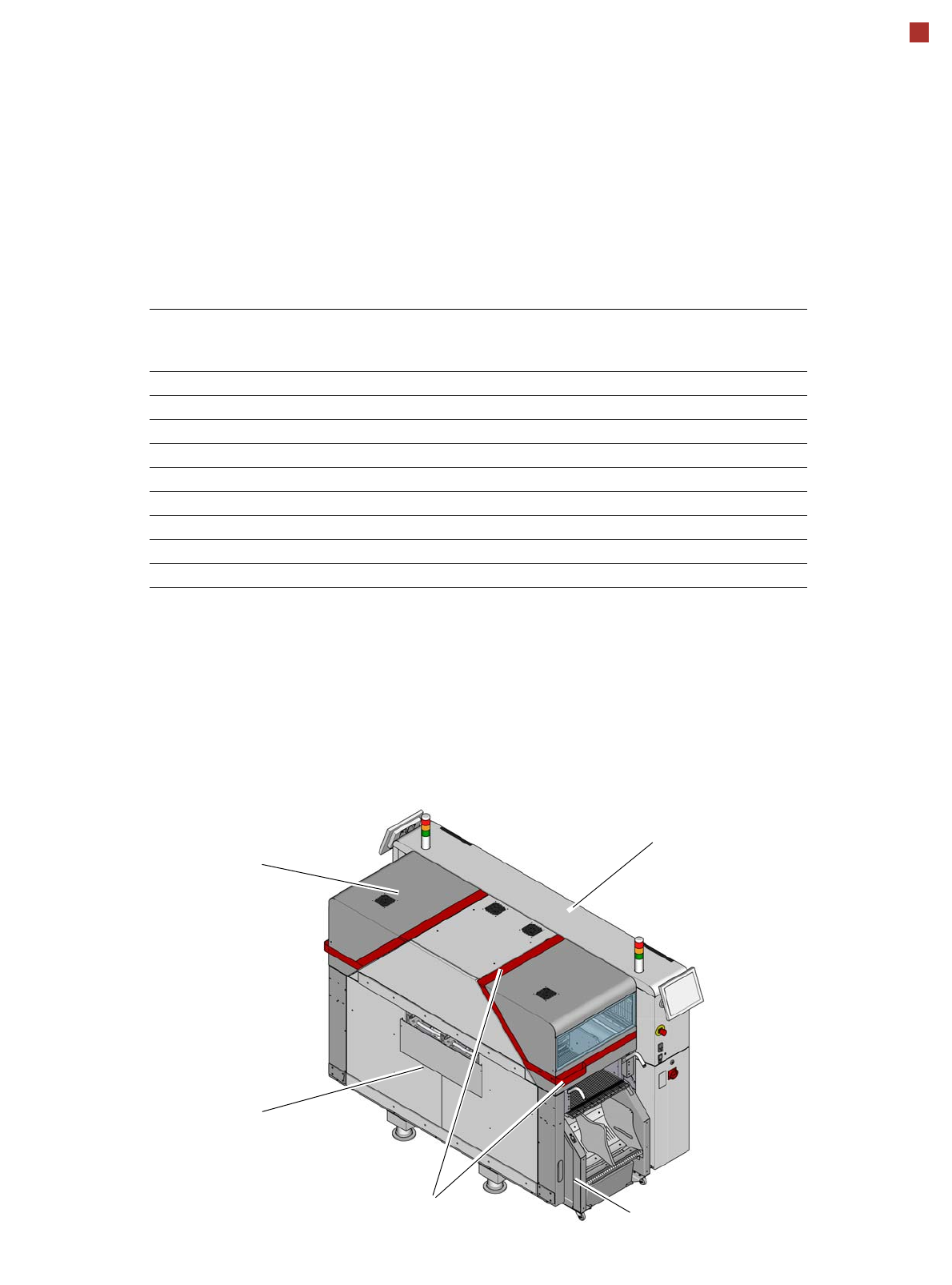

Maschinenfarben SIPLACE TX micron
BE-Wagen: Perldunkelgrau
(RAL 9023)
Griffe/Streifen: Rubinrot
(RAL 3003)
6
SIPLACE TX micron
Maschinenbeschreibung
Die neueste Generation der
SIPLACE Bestückmodule
setzt in der HighSpeed-Volu-
menfertigung Bestmarken
bei Bestückleistung, Floor-
space-Performance und
Bestückgenauigkeit.
Die neue Highend-Bestück-
plattform
SIPLACE TX micron
schraubt Bestückleistung
und Flächenproduktivität auf
ein neues Rekordniveau.
Über die kompakte
SIPLACE TX micron lässt
sich die Linienleistung pass-
genau in kleinen Schritten
skalieren.
Die Bestückautomaten der
SIPLACE TX micron werden
in drei verschiedenen Varian-
ten und zwei unterschiedli-
chen Genauigkeitsklassen
angeboten:
• SIPLACE TX2 micron
(588502)
• SIPLACE TX2i micron
(588500)
• SIPLACE TX2i micron 15
(588515)
An jedem Portal sitzt ein
Bestückkopf. Die
SIPLACE TX micron ermög-
licht zwei Genauigkeitsklas-
sen für erhöhte
Bestückgenauigkeit von 20/
25 µm oder 25/15 µm. Für
die Bestückgenauigkeit von
bis zu 15 µm steht ein eige-
ner Maschinentyp zur Verfü-
gung.
Höchste Genauigkeit
Für höchste Bestückgenau-
igkeit werden die
SIPLACE TX micron
Bestückautomaten mit höher
auflösenden Maßstäben an
den Hauptachsen sowie dem
C&P20 M2 Kopf ausgestat-
tet. Ein hochsteifer Leiter-
platten-Transport und eine
zusätzliche Markenleiste
kommen zum Einsatz.
Um eine Bestückgenauigkeit
von 15 µm zu erreichen wer-
den Leiterplatten „wurzel-
nah“, mit Hilfe einer
mechanischen Stabilisie-
rung (Vakuum Tool) bestückt.
Mit nur zwei Bestückköpfen
deckt die
SIPLACE TX micron das
gängige Bauteilspektrum
komplett ab. Als ideale
Ergänzung zu dem super-
schnellen SIPLACE Speed-
Star kommt dabei der
SIPLACE Multistar-
Bestückkopf zum Einsatz.
Beim Leiterplattentrans-
port steht dem Anwender
der flexible SIPLACE Dop-
peltransport zur Verfügung.

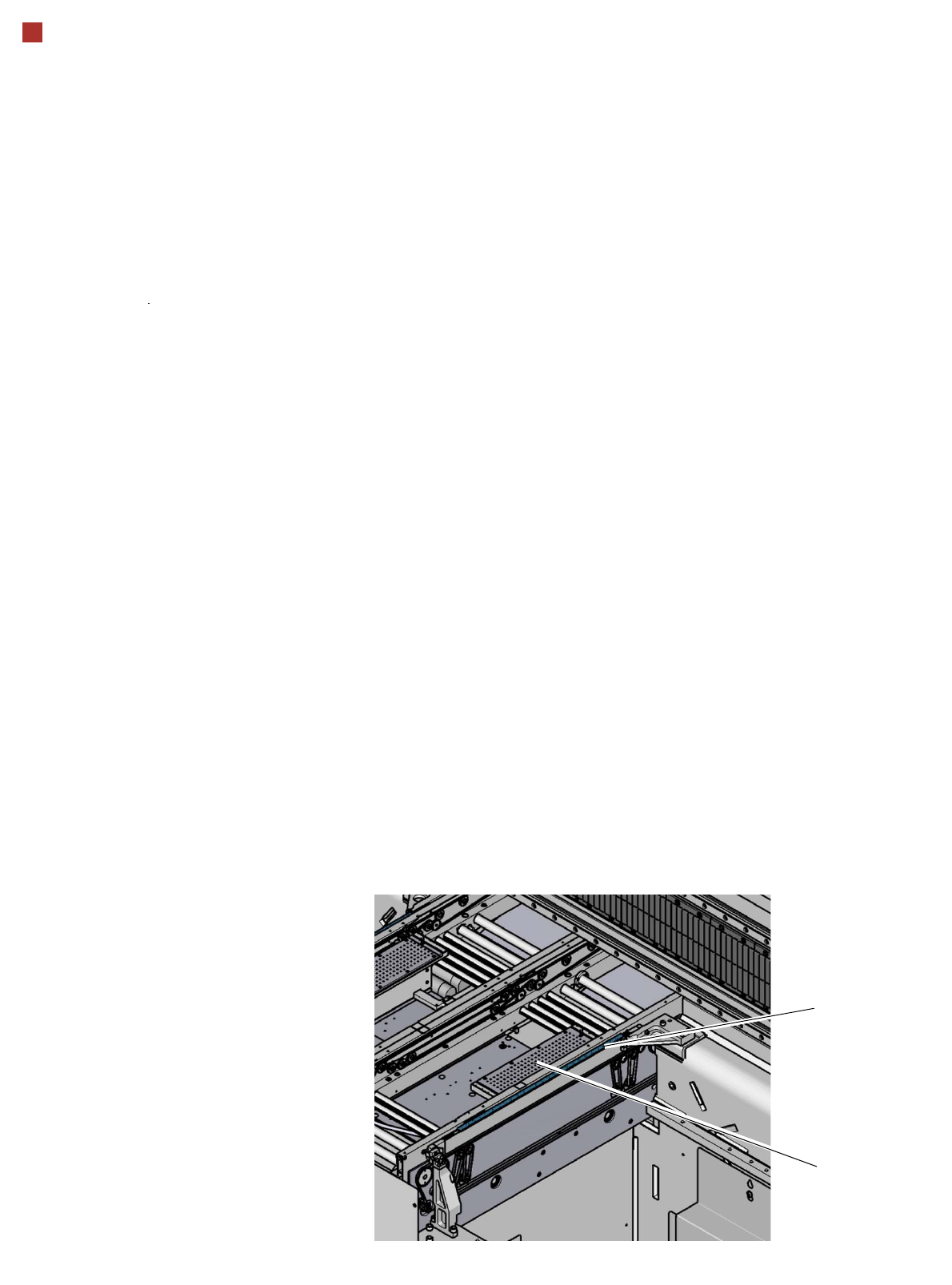

Vakuum Tool
Markenleiste
7
Maschinenleistung
Bestückkopftypen SIPLACE SpeedStar (C&P20 M2)
SIPLACE MultiStar (CPP M)
Bestückleistung
Die Bestückleistung wird durch die unterschiedlichen Kopfkombinationen und Kopfpositionen sowie die Trans-
portkonfigurationen beeinflußt. Auch individuell unterschiedliche Optionen und die kundenspezifischen Anwen-
dungen beeinflussen die Bestückleistung. Auf Anfrage kann ASM Ihnen die jeweilige Realleistung für Ihr
Produkt auf Ihrer Maschinenkonfiguration berechnen.
IPC Wert [BE/h]
Durchgeführt mit 0402 Bauelementen gemäß dem Layout der IPC 9850-Norm der Association Connecting
Electronics Industries.
SIPLACE Benchmark Wert [BE/h]
Der SIPLACE Benchmark Wert wird im Rahmen der Maschinenabnahme nachgewiesen und entspricht den
Bedingungen aus dem ASM Liefer- und Leistungsumfang.
Bestückautomat
SIPLACE TX2i micron
Bestückbereich IPC Wert Benchmark Wert
Bestückgenauigkeit 25 µm (3σ) C&P20 M2 / C&P20 M2 62.500 78.000
CPP M_L / CPP M_L 43.000 48.000
C&P20 M2 / CPP M_L 52.500 62.500
Bestückgenauigkeit 20 µm (3σ) C&P20 M2 / C&P20 M2 56.000 71.000
CPP M_L / CPP M_L 39.500 47.000
C&P20 M2 / CPP M_L 47.500 59.000
Bestückgenauigkeit 15 µm (3σ) C&P20 M2 / C&P20 M2 -- 64.000
Bestückautomat
SIPLACE TX2 micron
Bestückbereich IPC Wert Benchmark Wert
Bestückgenauigkeit 25 µm (3σ) C&P20 M2 / C&P20 M2 61.000 75.000
CPP M_L / CPP M_L 40.000 46.500
CPP M_H / CPP M_H 38.000 44.500
C&P20 M2 / CPP M_L 50.000 60.500
C&P20 M2 / CPP M_H 49.000 59.500
Bestückgenauigkeit 20 µm (3σ) C&P20 M2 / C&P20 M2 54.500 68.500
CPP M_L / CPP M_L 36.500 44.000
CPP M_H / CPP M_H 35.000 42.000
C&P20 M2 / CPP M_L 45.500 56.000
C&P20 M2 / CPP M_H 44.500 55.000
Bestückgenauigkeit 15 µm (3σ) C&P20 M2 / C&P20 M2 -- 61.500
CPP M_H = Multistar CPP M in hoher Montageposition
CPP M_L = Multistar CPP M in tiefer Montageposition
