Samsung Component Place r SM421 Maintenance Refer ence Page Layout yout 章节主题 / 手册名称章节主题 ( )-( ) .( ) 第四的第一个图形，，图形的主题显示为 Operation Pannel 。  章节号码 – 页 ( 表示该章的第一页 ) xii

本手册中所用安全指示之外的符号。

所用符号的意义如下。

表示与说明的内容有关的部分内容。

表示与本文的说明有关的有用的信息或述语的定义。

表示MMI,示教盒或设备的安装等的操作顺序。操作顺序的各步骤以序列编

号来标记。

 参考

 备注

操作顺序

Samsung Component Placer SM421 Maintenance Reference

Page Layout yout

章节主题 / 手册名称

章节主题

( )-( ) .( )

第四的第一个图形，，图形的主题

显示为 Operation Pannel。

章节号码 – 页(表示该章的第一页)

xii

xiii

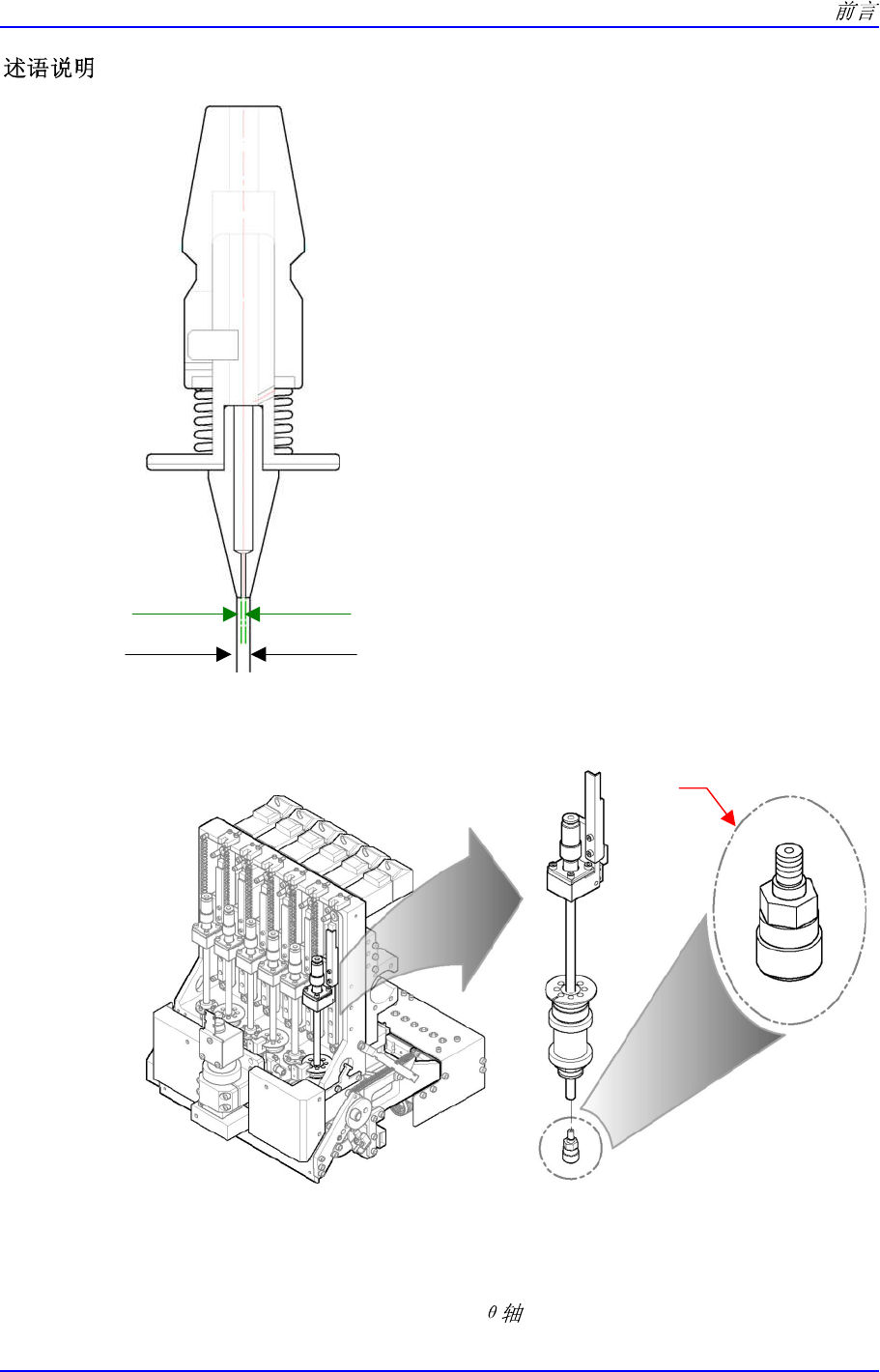

内径

外径

吸嘴夹具(Nozzle Holder)

该机构紧固在 Spindle 尾端，可以安装吸嘴。

Nozzle

Holde

心轴(Spindle)

它是旋转的小轴，属于设备的 Head Assembly，尾端有 Nozzle Holder。通过高

精密驱动的 Timing Belt 与 AC Servo Motor 驱动 Z 轴以便执行元件的吸附与贴

装作业，通过 Micro Step Motor 驱动以便修正元件位置。
