第1章. 维护条件
1-1
1.1.
进行设备的维护作业时，必须遵守以下的内容。
1. 测定和修理作业一定要由具备资格的工作人员进行。
2. 确认设备的所有的作业是否结束。
3. 维护作业开始前一定要关闭电源开关然后合上主电源开关。
4. 防止系统的 S/W 重新启动。不遵守此项，触摸截流部件时有可能发生死亡或
重伤。
5. 按照日常检点清单进行维护作业。
结束维护作业之后，为了正常运行设备，请遵守以下的内容。
1. 确认进行维护作业的附近是否有障碍物，如果有障碍物先去除它。
2. 确认是否正常组装各部品。
3. 合上设备的主电源开关。
4. 按照”7.1 电源检点(7-1 页)”的内容开（ON）设备的
5. 确认设备是否正常动作。

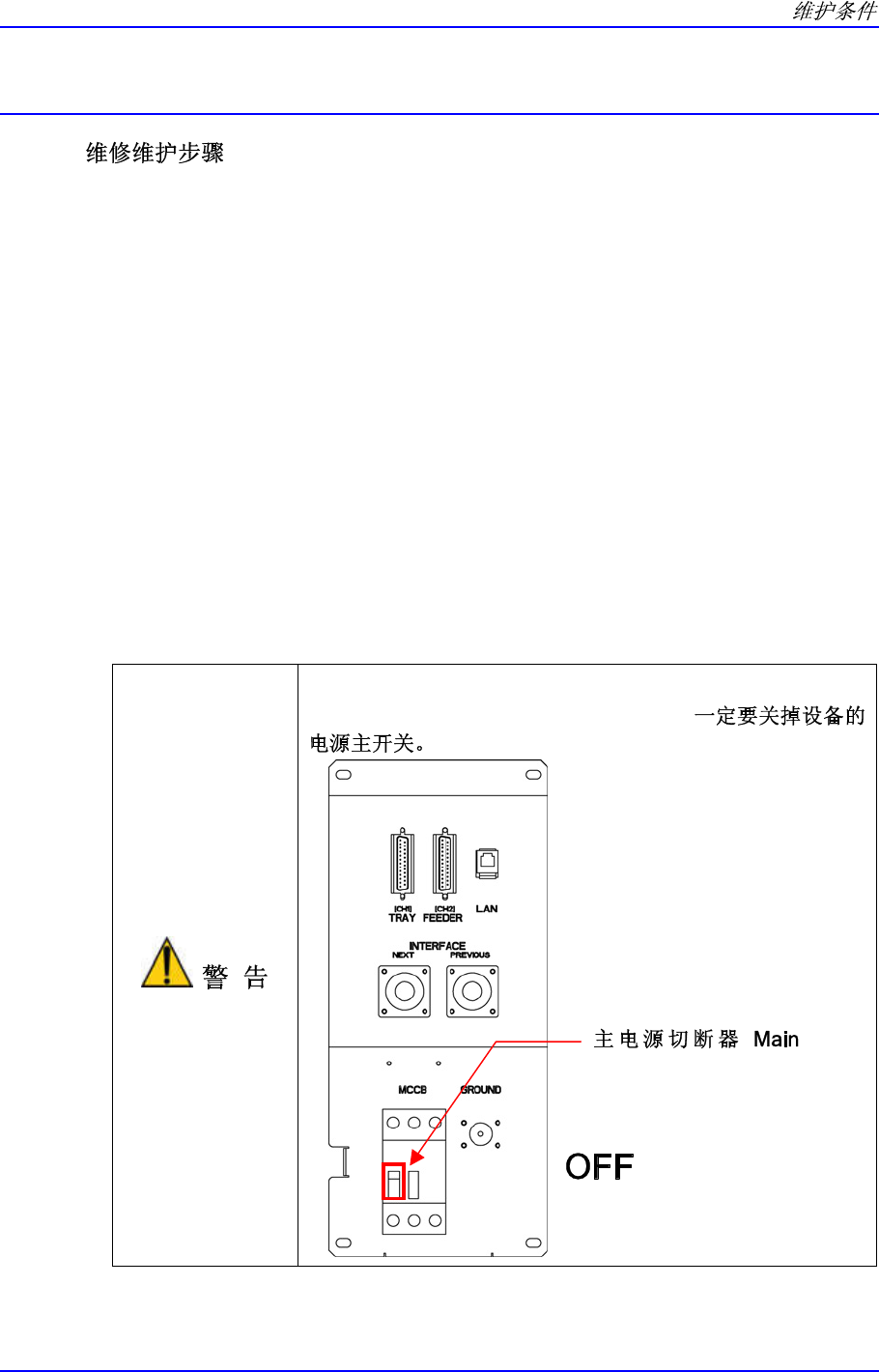

在维护修理时如果不关掉设备后面右下方盖子上的电源主开
关，可能会造成严重的人员伤亡。检修时
Circuit Breaker
Samsung Component Placer SM421 Maintenance Reference
1.2.
1.2.1. 对压缩气的要求事项
主 气压: 0.45 ~ 0.7 MPa
副气压: 0.45 ~ 0.55 MPa
压缩气用量: 最大 260 NL/min
压力空压条件
Main 配管：外径 20mm 以上
输入软管外径 12mm 以上
输入软管长 5m 以内
干燥空气: 大气露点 -17℃ 或 以下
1.2.2. 对电源的要求事项
电压
AC 200±18V / 208±19V / 220±20V / 240±22V / 380±25V / 415±28V (变
更变压器的接线方式时) 适用于6种电压值。
OFF
1-2
1-3
Set up by default at 3 phases and 220V
3相 AC 220±20V (购买公司没有提前订货的情况下，设备销售基准。)
<TRANS SPECIFICATION>
1. Capacity: 5.0 KVA
2. Frequancy: 50/60Hz
3. Phase: 3φ
4. Connection: Y-Y
5. Rated primary voltage: 3相 200/208/220/240/380/415 VAC
Rated primary voltage: 6.96 A
Secondary #2: 1φ 220-2KVA
Secondary #3: 3φ 220-3KVA
总消耗电力: 最大 4.7 KVA
频率: 50 / 60 Hz
如果未使用指定规格的电压或错误变更电源输入，可能导致
火灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员
或我方授权指定的C/S人员进行。
