Samsung Component Placer SM421 Maintenance Reference
异型吸嘴
CTP200, CTP400
Rubber 吸嘴
CN350R, CN550R, CN900R
2.2. Feeder Base
肉眼检查喂料器底座上面是否有晶片或异物。
如果在粘有贴片或污质的状态下喂料器插入到喂料器底座，喂料器会夹在喂料器槽
，导致贴（卸）装不便。它们将在设置喂料器时扭曲元件的吸附点并造成吸附错误
。
请确认喂料器槽（Slot）和固定槽（Slot）是否发生磨损。

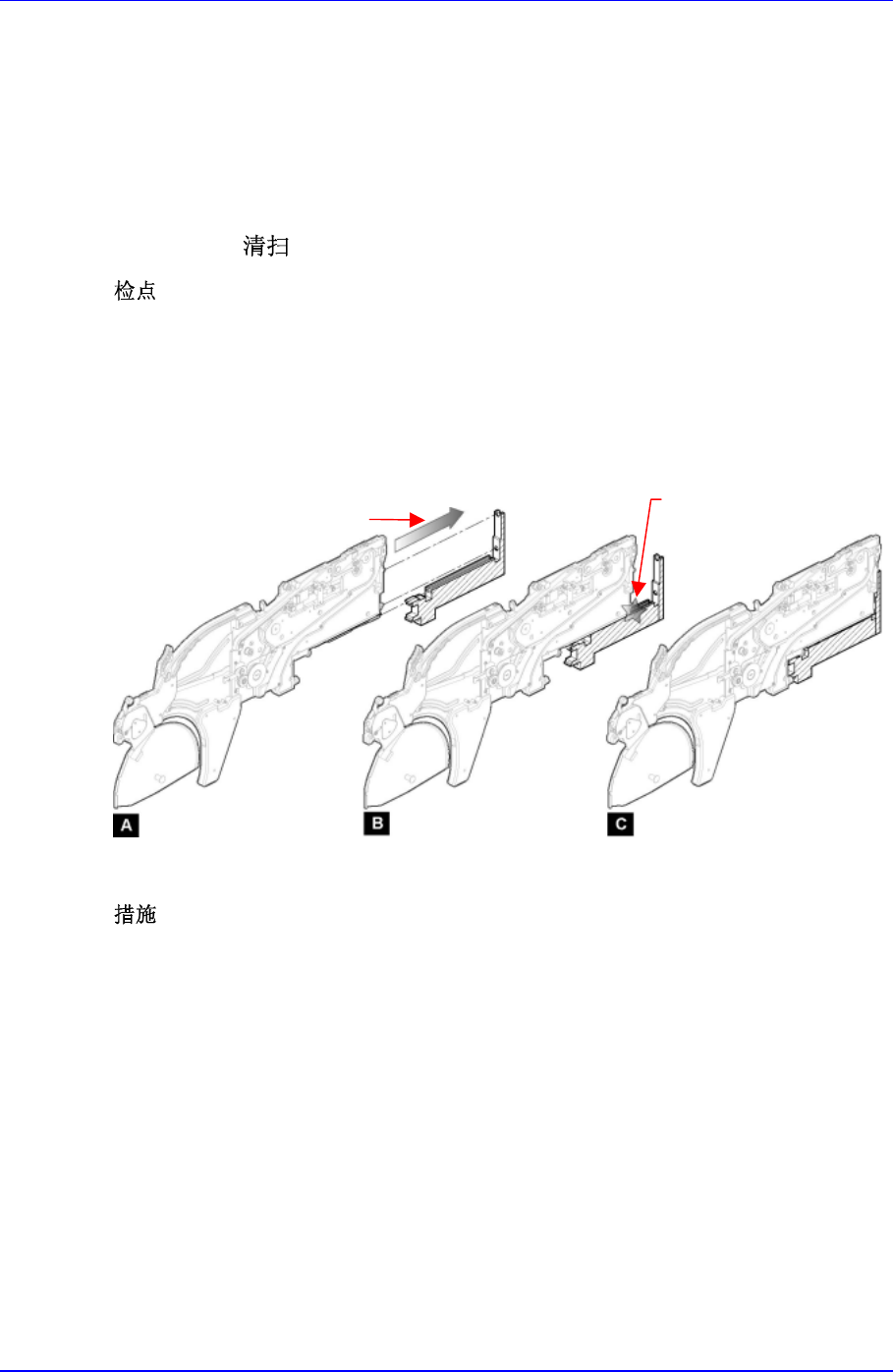

A: 喂料器安装前状态, B: 贴片或污质引起的非正常贴装状态, C: 喂料器正常安装
状态
贴片或污质引起的非正
常贴装状态
贴装进行方向
按teaching box的moter free键，使装备处于free状态。
2-8
2-9

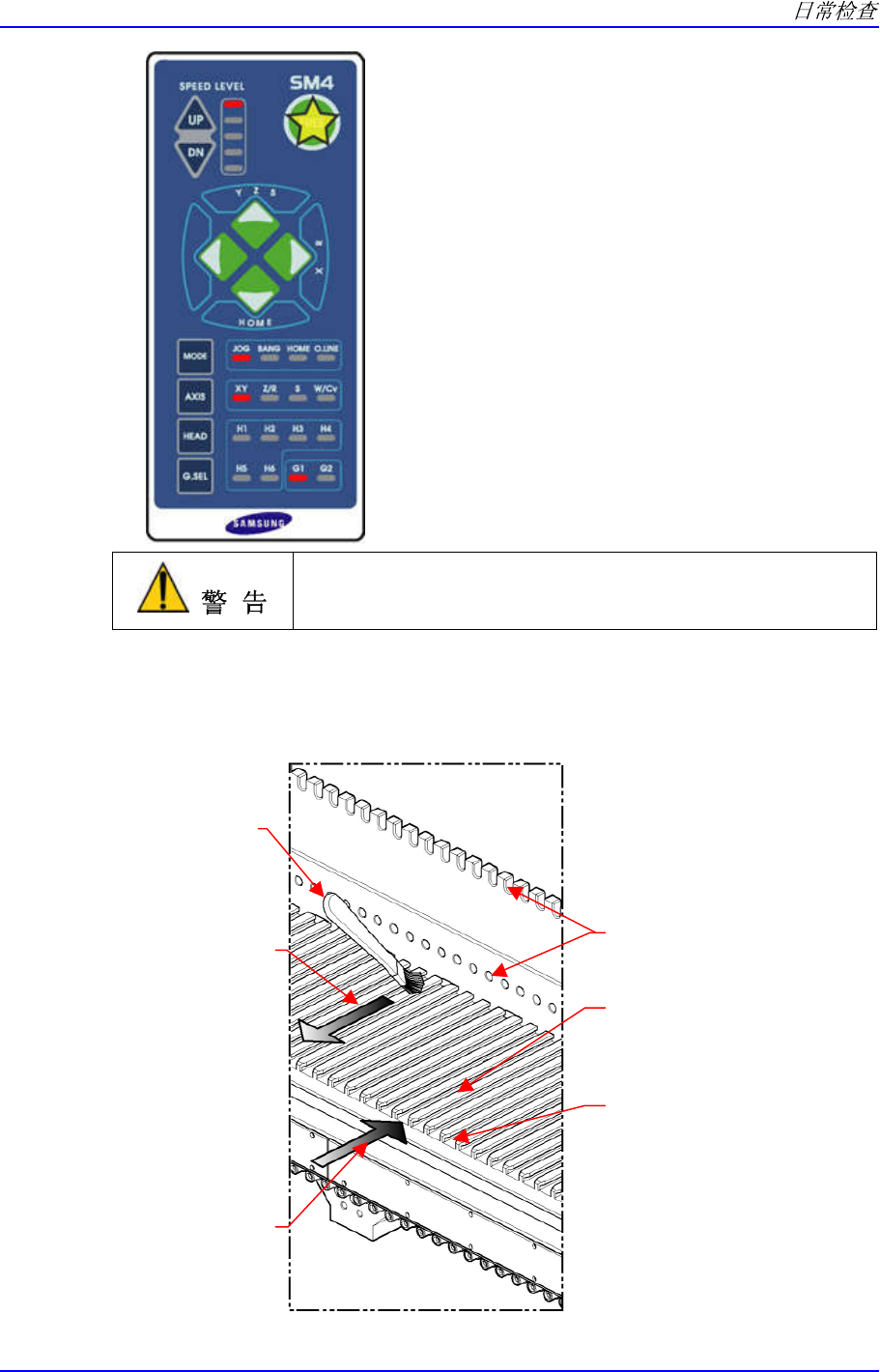

单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
请肉眼确认 feeder base 和固定槽上有无污质。
使用提供的刷子或小刷子除去喂料器底座上面和喂料器槽（Slot）的贴片或污
质。
刷子或小刷子
固定 Slot
刷子的清扫方向
喂料器底座上面
喂料器 slot
喂料器插入方向
Samsung Component Placer SM421 Maintenance Reference
请肉眼确认 feeder base 偏磨损与否。
未进行肉眼检查或扫除喂料器底座上面和喂料器Slot状态下，
将喂料器安装在喂料器底座时，可能会带来喂料器安装、卸装
不便。

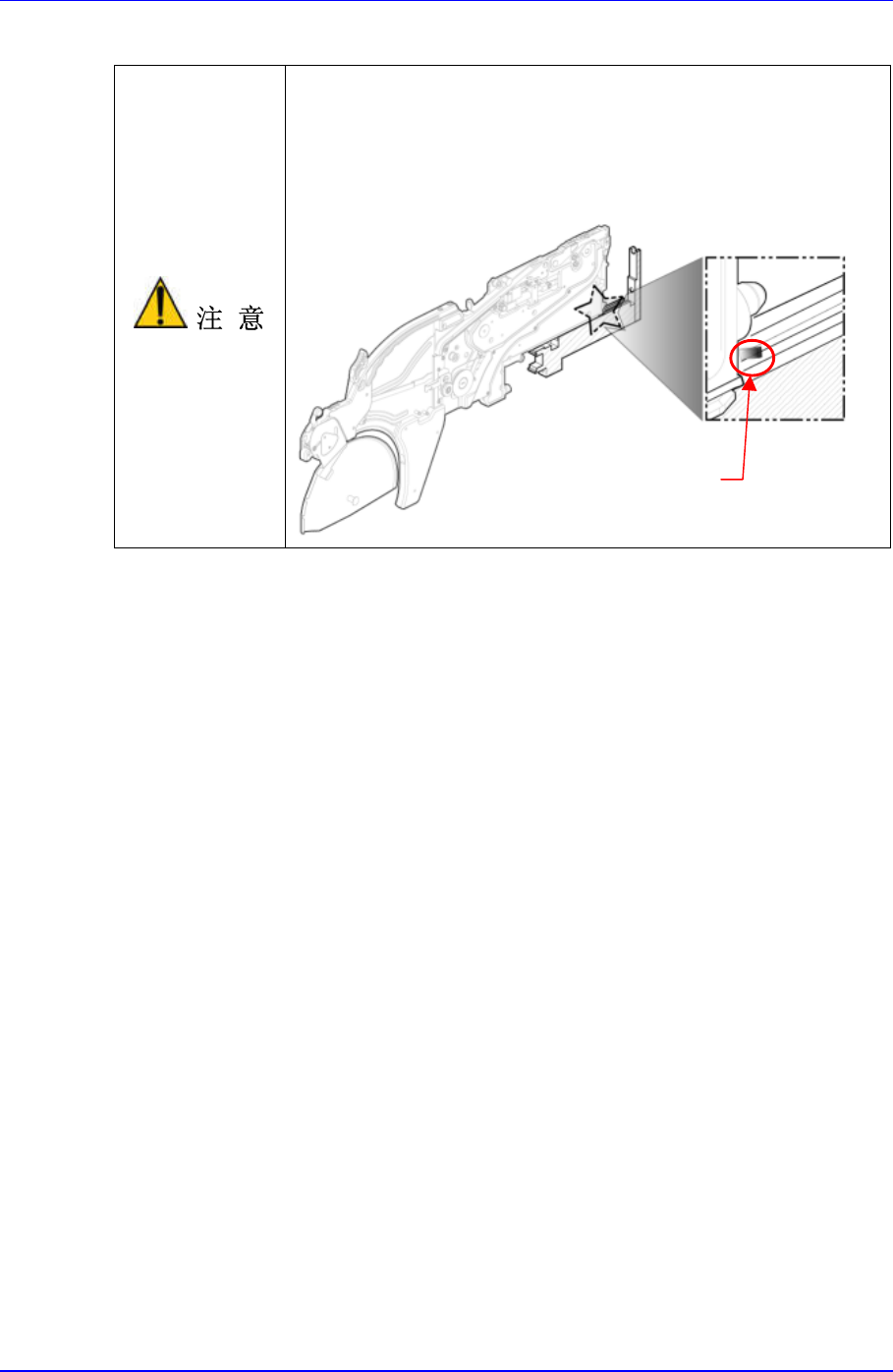

不要强制安装喂料器，喂料器卸装后，肉眼检查喂料器底座必
要时请进行扫除。
污质或贴片夹入状态
2-10
