Samsung Component Placer SM421 Maintenance Reference
请肉眼确认 feeder base 偏磨损与否。
未进行肉眼检查或扫除喂料器底座上面和喂料器Slot状态下，
将喂料器安装在喂料器底座时，可能会带来喂料器安装、卸装
不便。
不要强制安装喂料器，喂料器卸装后，肉眼检查喂料器底座必
要时请进行扫除。
污质或贴片夹入状态
2-10
2-11
2.3. Stage Camera
2.3.1. Cover Glass

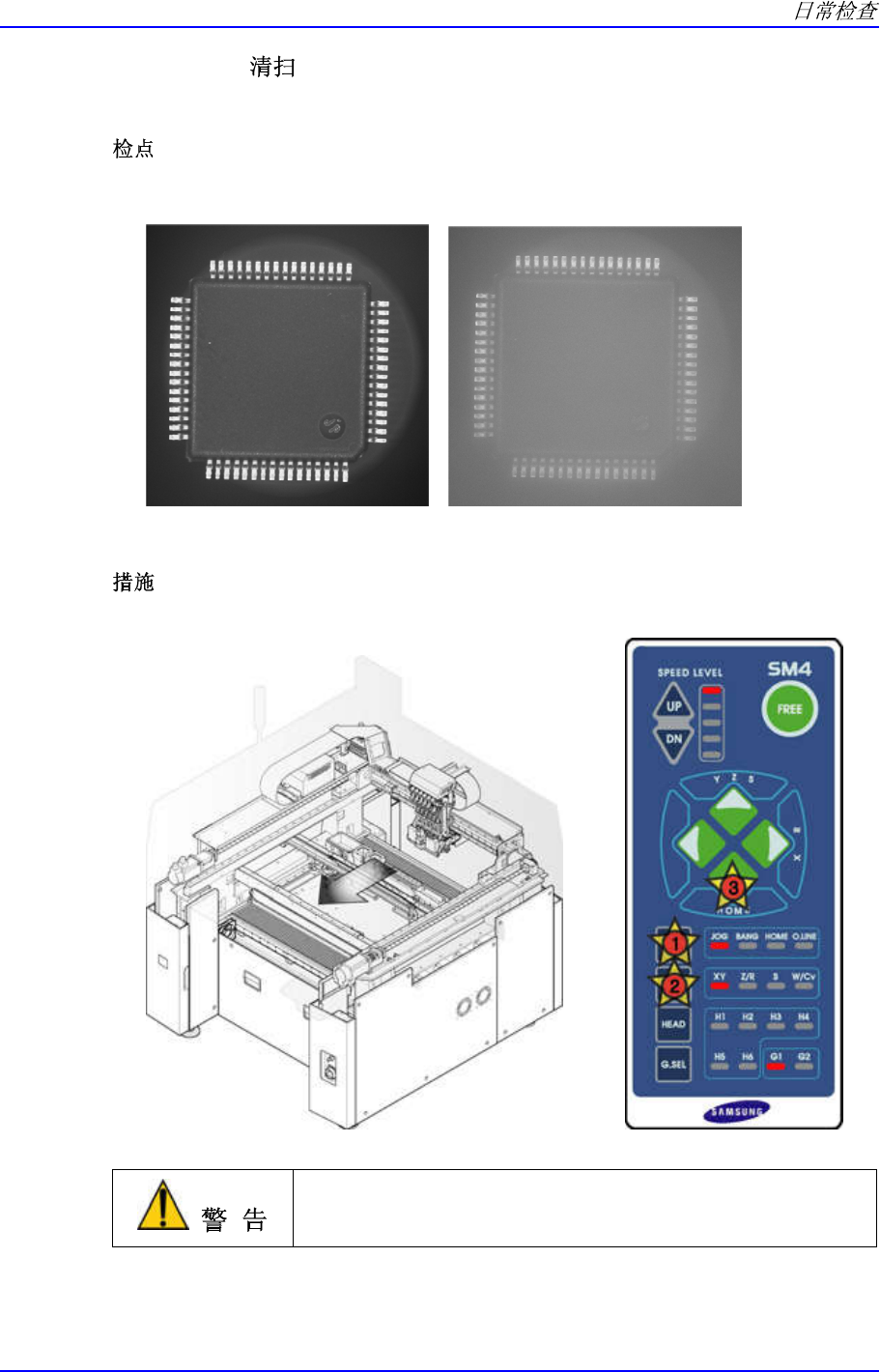

请肉眼确认Stage Camera盖是否粘有污质。 它们会在Camera识别元件时造成错
误。
<部件正常识别状态> <被灰尘或污质污染状态>
请运行设备，每天确认Stage Camera的识别状态。
操作示教盒， Head Assembly最大限度向前移动。
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。

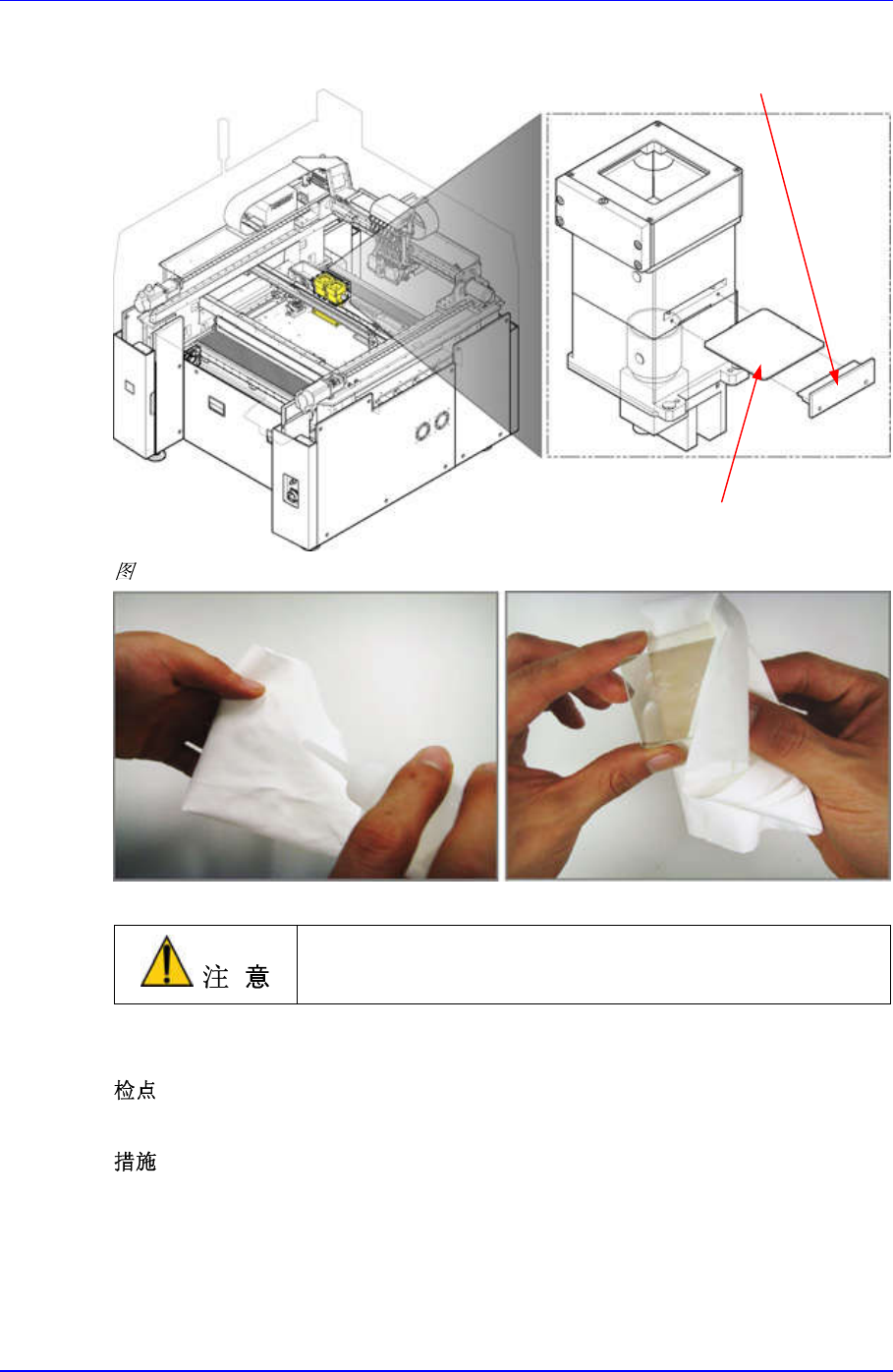

使用2mm T型扳手 ，拧开装于设备后面的Stage Camera 侧面的2个Screw ，卸
出Cover Glass Press，分离Cover Glass。
Samsung Component Placer SM421 Maintenance Reference
利用沾上酒精的干净布料擦拭 Stage Camera 玻璃盖上的灰尘或异物。
Cover Glass Press
Cover Glass
2-1. Stage Camera
按照卸载的逆方向组装。
Cover Glass材质是玻璃的因此易碎，要小心。
2.3.2. Camera Lens
Cover Glass 清扫后，检查Camera Lens是否粘有灰尘或污质。
Camera Lens清扫时，必须先清扫Cover Glass 。
Cover Glass 清扫后, 盖分离状态下使用装在Cleaning Kit的本公司提供的空气喷
射器吹掉Lens上的灰尘。
