未熟练者很难独立完成吸嘴固定器更换作业。 (更换作业中注
意 发生 Spline Shaft 弯曲或破损吸嘴座 。) 未熟练者请与本
公司 C/S 公司(STS)或当地代理店(Local agent)咨询后进行调
节。.

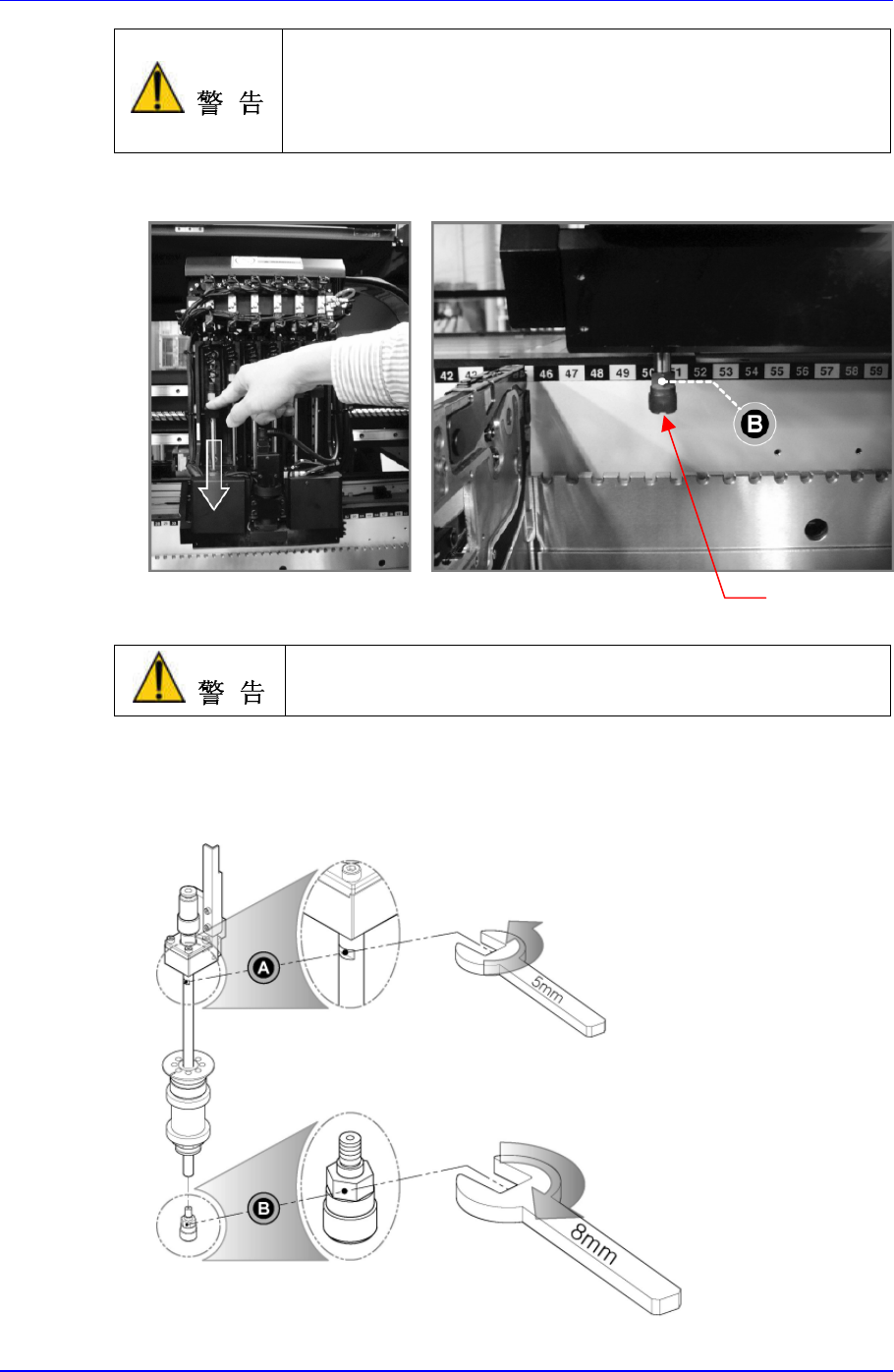

主轴（Z 轴）下降到使用扳手在吸嘴固定器的六角部分(B)可进行操作的位置。
N
ozzle Holde
r
主轴的下降防止 Spline Nut 受力过大，吸嘴固定器的六角部
分(B)能进入扳手的最小单位进行下降。
Head 的主轴 home(A)用 5mm 扳手, 吸嘴固定器的六角部分(B)用 8mm 扳手夹
紧，用同样的力量 5mm 扳手逆时针方向、8mm 扳手顺时针方向用力分离吸嘴
固定器。
3-4
3-5
组装顺序与拆卸正好相反。
吸嘴固定器拆卸或组装时用力过大，会发生 Spline Shaft 歪斜
或不利于吸嘴座的螺丝扣部位。
3.1.2. Flying Vision
Mirror 上面粘有污质或Flying Camera Lens被污染时，无法正常识别Vision的形象，
因此请随时检查是否被污染。

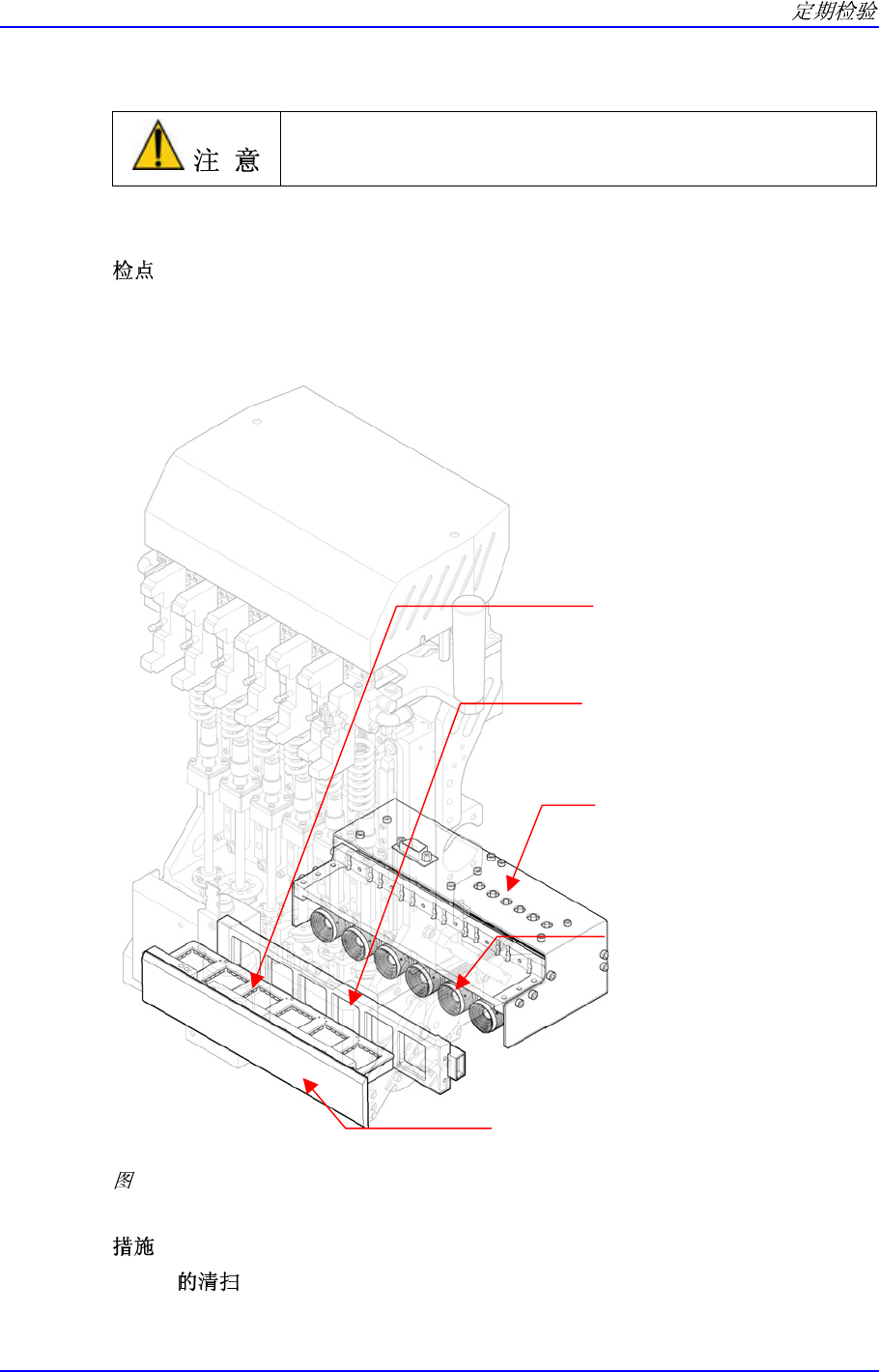

3-2.Flying vision
Mirror
Flying Camera
Flying Camera
Outer Illumination
Flying Camera
Side Illumination
Lens
Mirror
操作示教盒最大限度向后移动贴装头组件（Head Assembly）。
Samsung Component Placer SM421 Maintenance Reference
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
作业空间不足时，请手动向后移动贴装头组件。
关闭设备前面的主开关（Main Switch）。
主开关的关闭方向
(逆时针方向)
请使用本公司提供的装在Cleaning Kit的小刷子除去粘在Mirror表面的灰尘。
