3-7 Mirror 刷子或小刷子 Flying Camera Lens 操作示教盒，最大限度向后 移动贴装头组件。 单击 Teaching Box 的 ” Motor Free ” 键后，单击正面操作面板 的 ” Stop ” 与 ” Reset ” 键。检验时，必须关闭电动机的电源 。 作业空间不足时请手动向前 移动贴装头组件。 关闭设备前面的主开关。
Samsung Component Placer SM421 Maintenance Reference
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
作业空间不足时，请手动向后移动贴装头组件。
关闭设备前面的主开关（Main Switch）。
主开关的关闭方向
(逆时针方向)
请使用本公司提供的装在Cleaning Kit的小刷子除去粘在Mirror表面的灰尘。
3-6
3-7
Mirror
刷子或小刷子
Flying Camera Lens

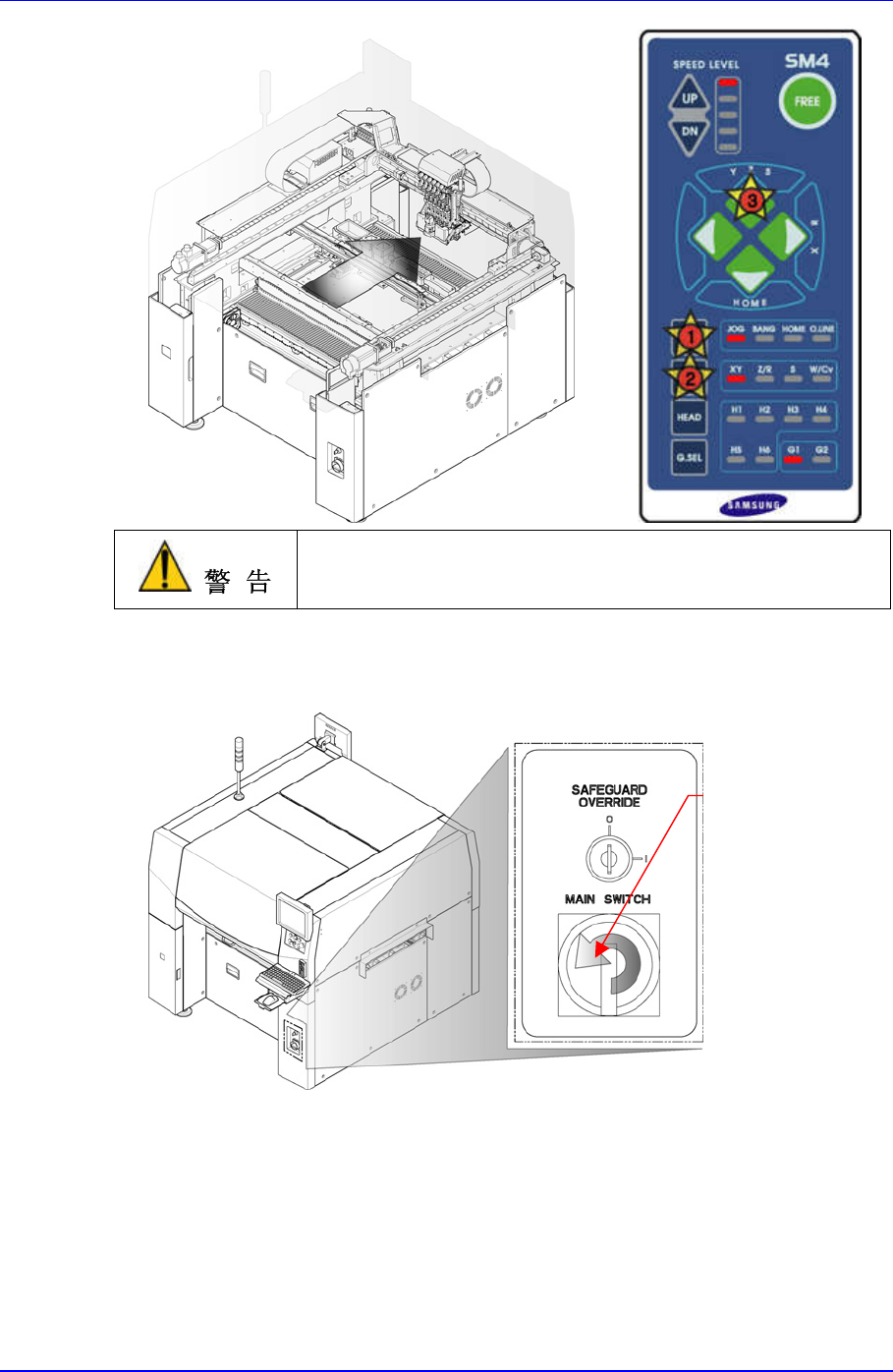

操作示教盒，最大限度向后移动贴装头组件。
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
作业空间不足时请手动向前移动贴装头组件。
关闭设备前面的主开关。
Samsung Component Placer SM421 Maintenance Reference
主 开 关 的 关 闭 方
向。 (逆时针方向)
观察贴装头组件下方会发现Flying Camera Outer Illumination 和 Flying Camera
Lens Ass’y 之间有空隙(A)。 请使用本公司提供的装在 Cleaning Kit的空气喷射
器，通过空隙(A)吹出Lens的灰尘。
使用空气喷射器吹掉灰尘后，通过空隙(A)，用棉棒擦拭角落的灰尘。必要时请
用棉棒（B）沾点酒精擦拭Lens。
如果用浸过酒精的海棉擦过 lens, 则需要用干净的干海棉再将表面小心擦拭一
遍。
