Samsung Component Place r SM421 Maintenance Refer ence V acuu m Filter Filter Element Filter Acryl co ver 操作示教盒最大限度向前移动贴 装头组件。 单击 Teaching Box 的 ” Motor Free ” 键后，单击 正面操作面板 的 ” Stop ” 与 ” Reset ” 键。检验时，必须关闭电 动机的电源。 3-…
3-11

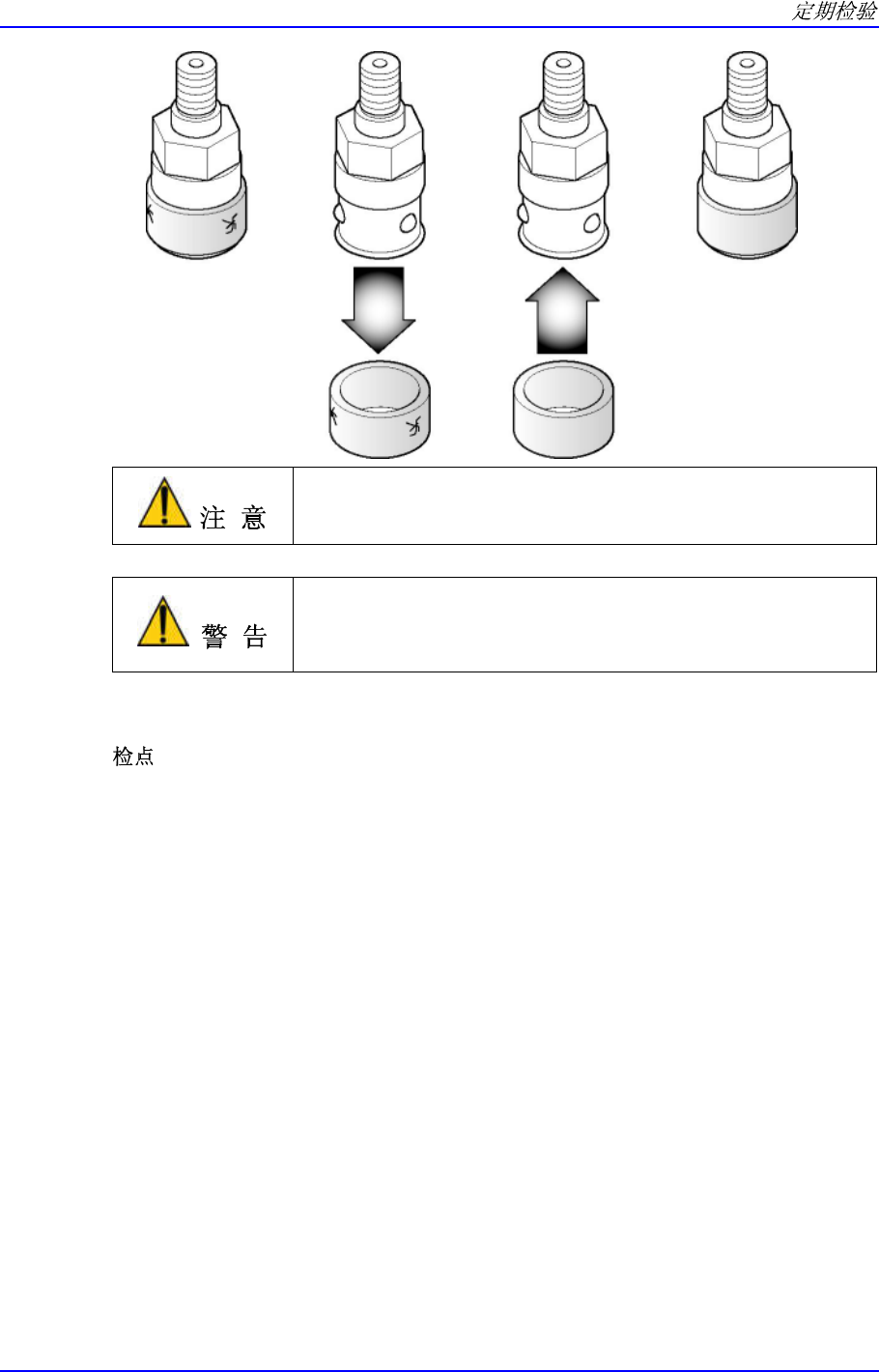

更换nozzle holder tube时如果没有隔断气压, 有可能会影响
head功能. 一定要在隔断气压时更换 nozzle holder tube。
对于不熟练者来说，很难操作 Nozzle Holder Tube 的交替
作业。. (交替作业时会有损伤 Nozzle Holder Tube 的忧
虑。) 不熟练者请向我公司或当地代理点咨询解决。

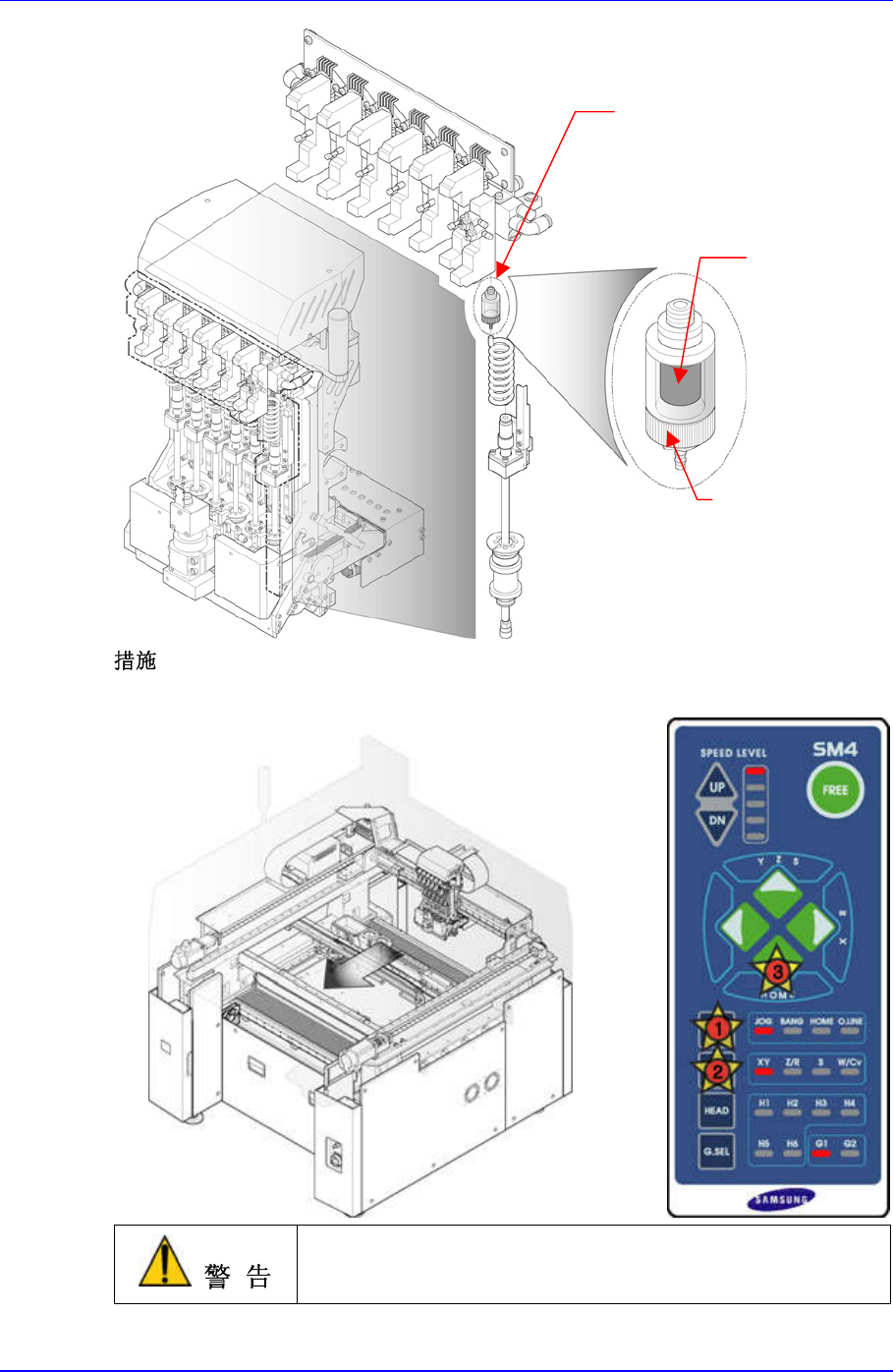

3.2.2. Vacuum Filter & Spindle
过滤器 （ Filter ） 被空气中的灰尘或 Solder Paste 等污染时 ， 可能影响到真空
（vacuum）生成，所以经常要确认 Filter Element，如果 Filter Element 已经被污染
请交换。
Samsung Component Placer SM421 Maintenance Reference
Vacuum Filter
Filter Element
Filter Acryl cover
操作示教盒最大限度向前移动贴装头组件。
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
3-12
3-13

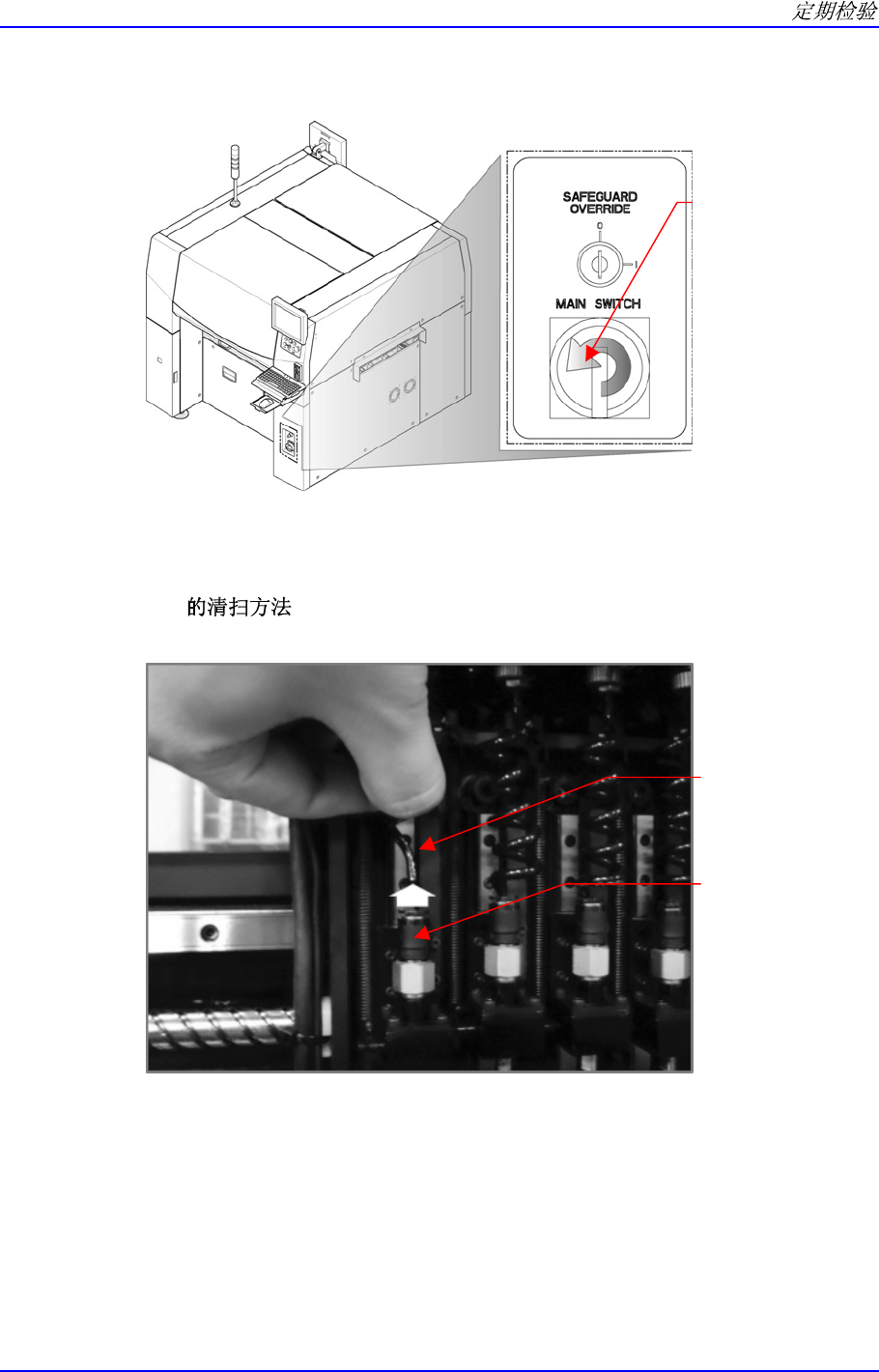

作业空间不足时，请手动向前移动贴装头组件。
关闭设备前面的主开关。
主开关的关闭方向
(逆时针方向)
透过Filter acrylic盖儿，用肉眼观察Filter Element是否有轻微变色，即使干净，
也要一个月清洗一次Spindle。(主张一个月一次)
Spindle
从 Spindle 的一次性装置分离盘管。
Coil Tube
Spindle 的 one
touch fitting
给 Spindle 的一次性装置的孔上注入适当量的清洁酒精。
