Samsung Component Place r SM421 Maintenance Refer ence 按照卸载的逆方向组装。 组装 Vacuum Filter 下端的铝盖时，如果用力过大会损坏 Filt erAcrylic 盖儿。请用适当的力进行组装。 3.2.3. 压缩气部分（ Air 部） 用手触觉检查和耳闻漏气检查该 部位。 检查 设备 各 部位 的 Ai r 分配 器 及 Solen oid 阀和 Cy…
3-15
Filter Element
从Vacuum Filter的一次性装置分离盘管。
Air Module
Vacuum Filter
Coil tube

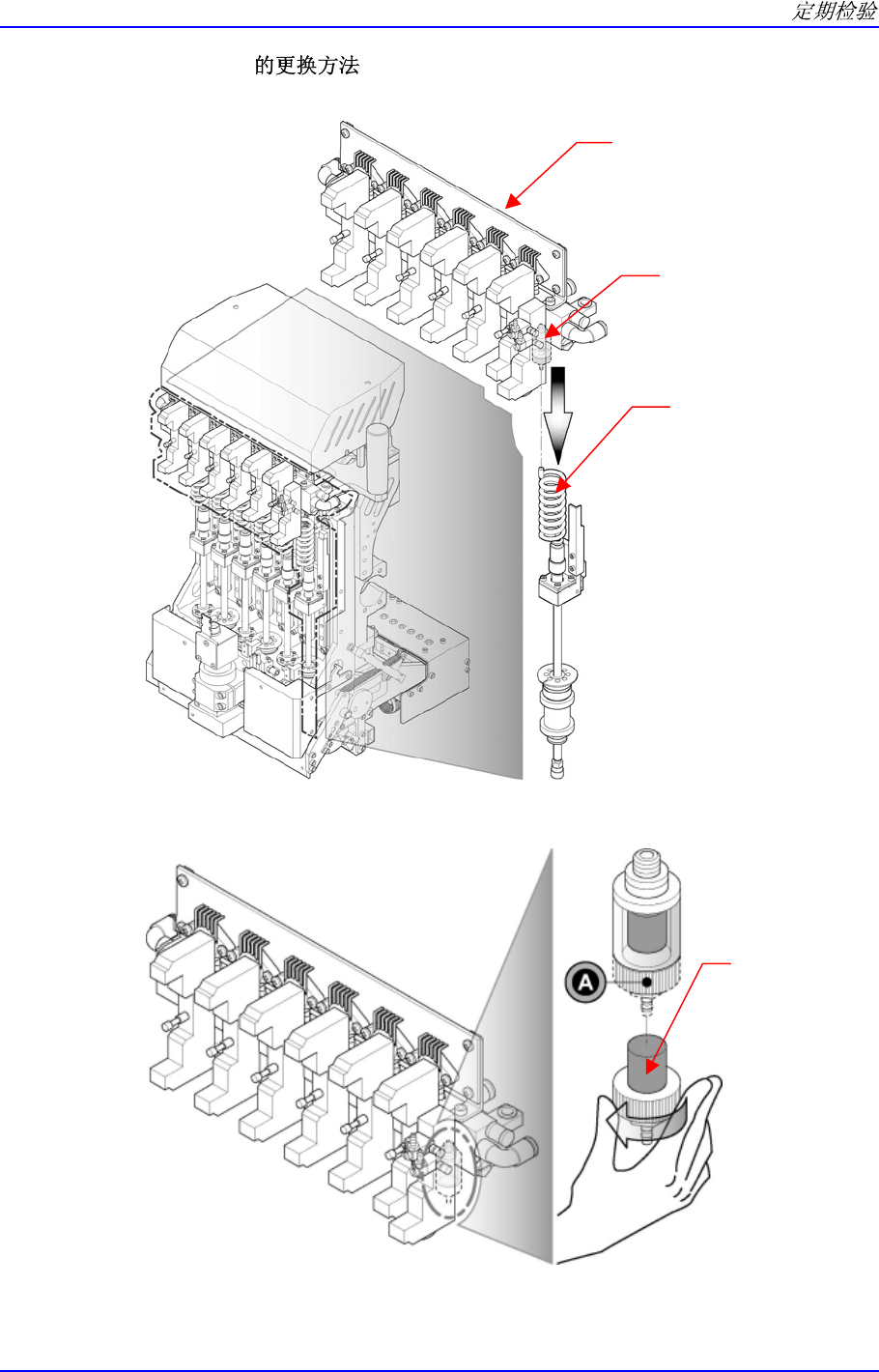

用手逆时针方向转动Vacuum Filter下端的铝盖(A)，分离出铝盖后，交替 Filter
Element。
(Filter Element: J7458002A)
Filter
Element
请参照上述内容中关于Spindle的清洗方法来清洗Spindle。
Samsung Component Placer SM421 Maintenance Reference
按照卸载的逆方向组装。
组装 Vacuum Filter 下端的铝盖时，如果用力过大会损坏 Filt
erAcrylic 盖儿。请用适当的力进行组装。
3.2.3. 压缩气部分（Air部）
用手触觉检查和耳闻漏气检查该部位。
检查设备各部位的Air 分配器及Solenoid阀和Cylinder的Fitting 连接部是否发生
异常漏气。
检查 coil tubes是否扭在一起并干涉到其它部品。
3-16
3-17
3-3. Air
