Samsung Component Placer SM421 Maintenance Reference

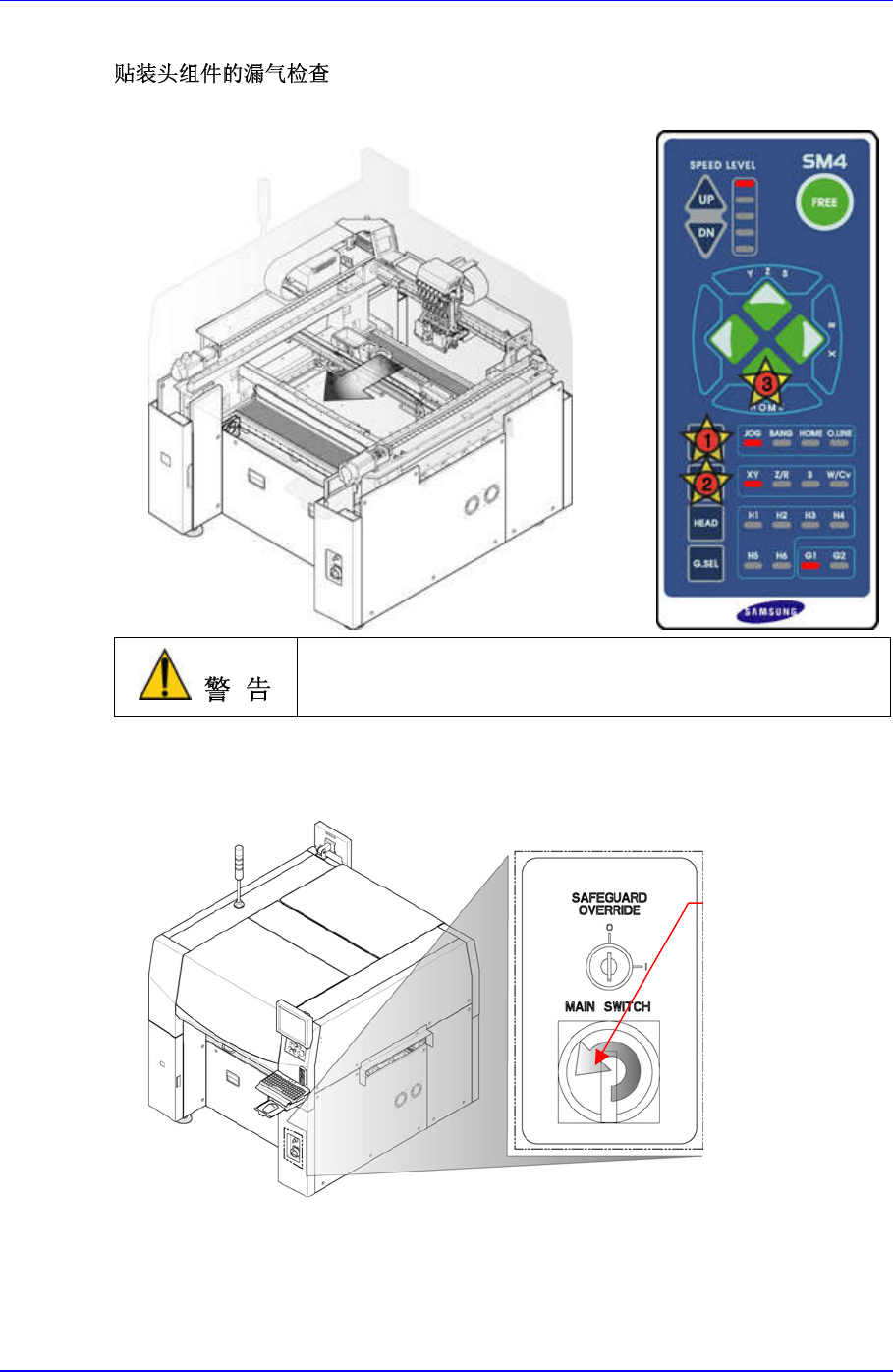

操作示教盒最大限度向前移动贴装头组件。
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
作业空间不足时手动向前移动贴装头组件。
关闭设备前面的主开关。
主开关的关闭方向
(逆时针方向)

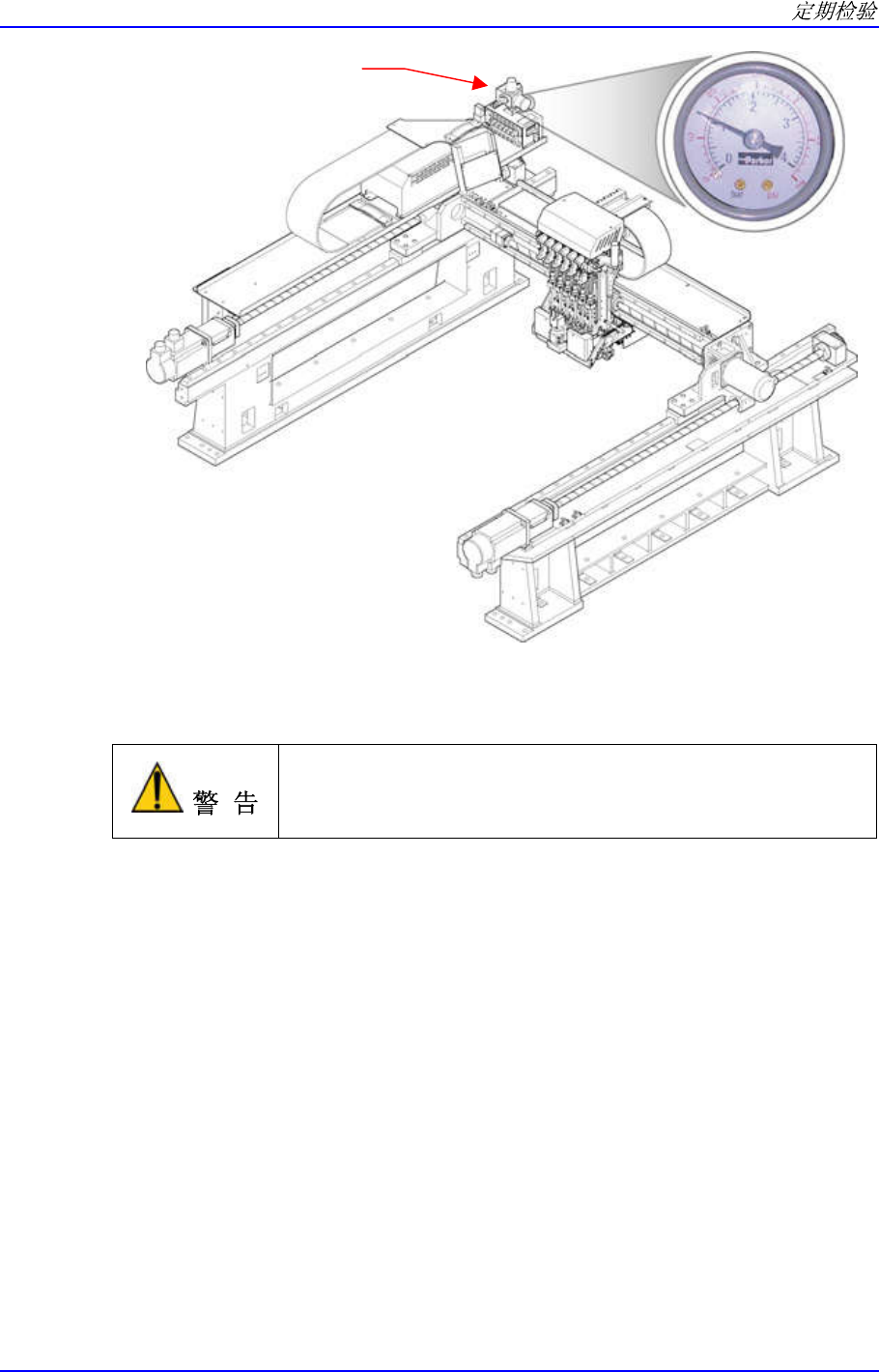

确认Head Blow Air Pressure Gauge压力是否1bar
3-18
3-19
Head Blow Air pressure
Gau
g
e
压力超过或未满 1bar 时，请与本公司指定的 C/S 公司(STS)或当地代理店(Local
Agent)咨询后采取措施。
用户任意调整 Head Blow Air Pressure Regulator 可降低设备
性能。请务必与本公司指定的 C/S 公司(STS)或当地代理店(Lo
cal Agent)咨询后采取措施。

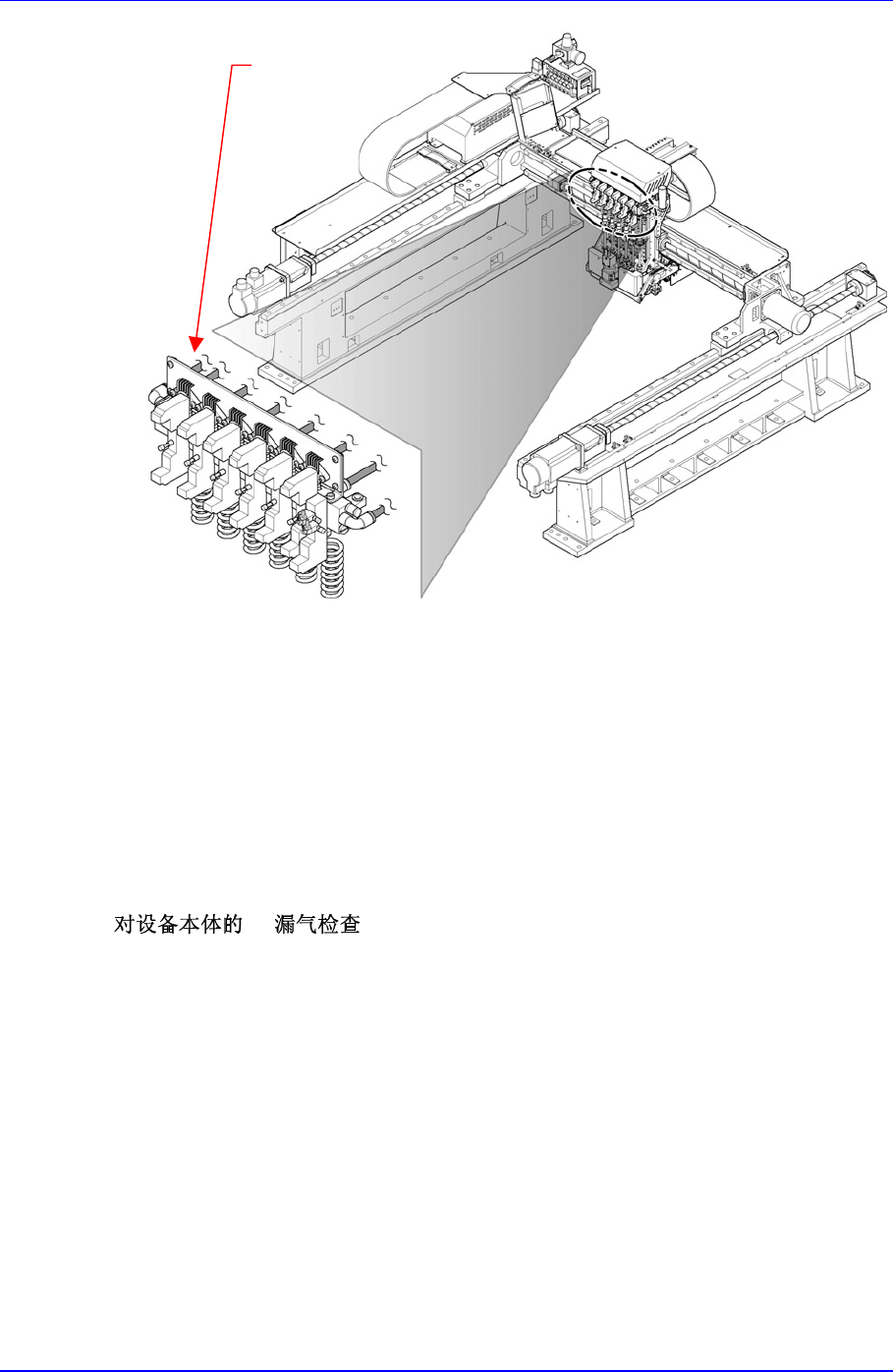

检查 Head Assembly 的 Air Module 是否漏气。
Samsung Component Placer SM421 Maintenance Reference
Head Air Module
如果在 Fitting 的固定部位上发生漏气时，再用不破坏 Fitting 程度的力拧紧。如
果 Fitting 已被破坏，请向本公司的 C/S 中心要求销后服务（A/S）。
当 Coil Tube 互相扭在一起时，旋转连在 housing 的松开它们 Rotary
Fitting 使扭在一起的 Coil Tube 松开。
检查 Silencer 的拧紧状态。如果它松开将会发生漏气，所以为了使它保持紧固
状态一定要拧紧。这个时候请注意不要让 Blow Chamber 内侧的 O-ring 掉落。
因非正常的漏气或损坏需要更换时，请联系本公司的 C/S 中心提供必要的措
施。
Air
贴装头组件的Air漏气检查后（图3-3AIR部检查部位），参照漏气检查进行本检查
。
在设备前面分离出左侧下端盖。.
3-20
