Samsung Component Place r SM421 Maintenance Refer ence Filter Element 团 在 Filter Element 团分离 出 Fil ter Element ，进行更换。 Filter Element 按照卸载的逆方向组装 。 Mist Seperator Filter 拉下设备后面 Air Panel 的 Mist Seperator Filter…
3-23
黄色灯（或青色灯） 亮灯
Left Fitting
Air Filter

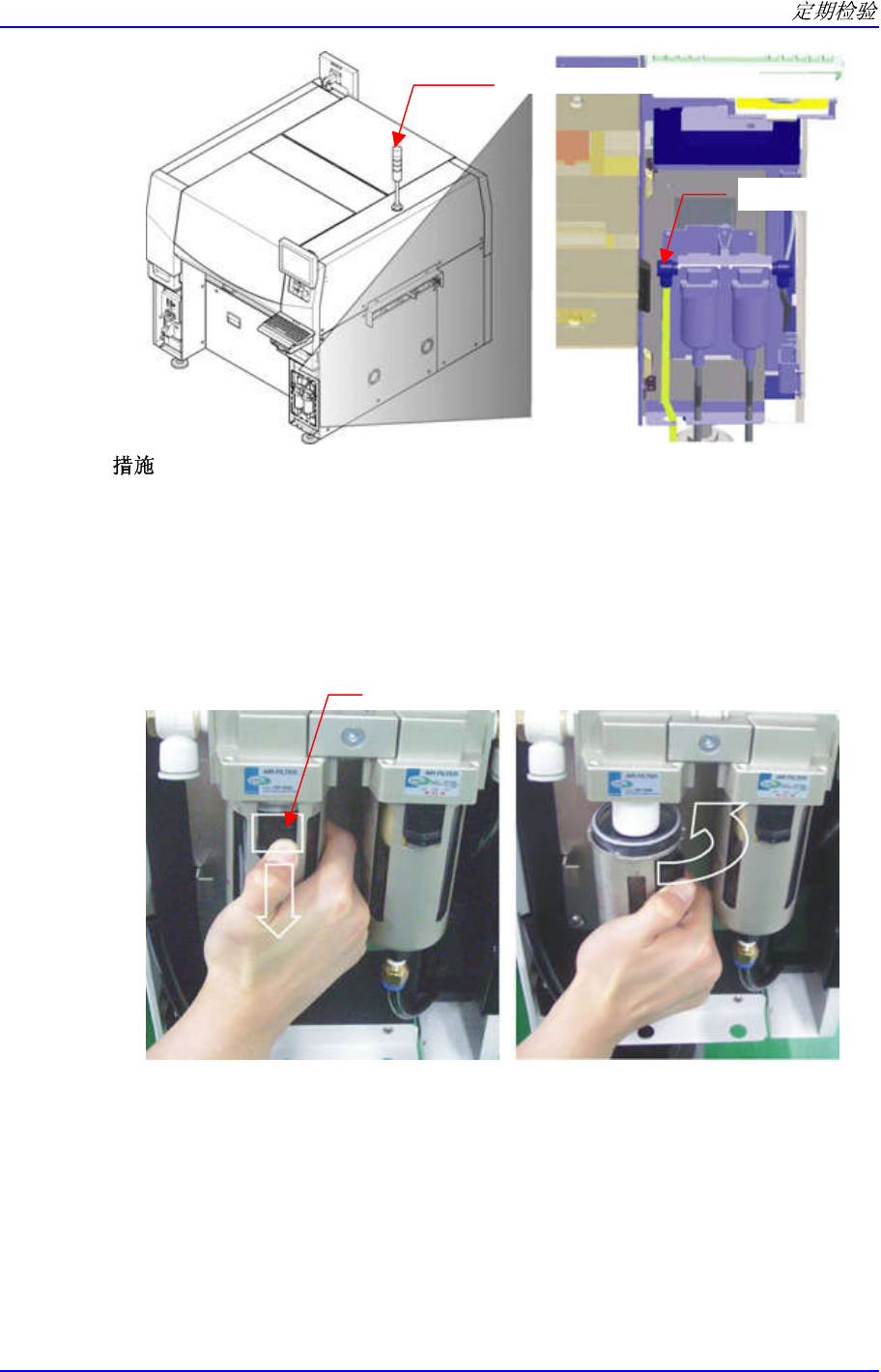

在主 Air 线切断进入设备的空压。
光信号的黄色灯（或青色灯）亮灯，MMI 对话框中显示设备空压不足的消
息。（交替作业完成后供给空压则回到正常状态）

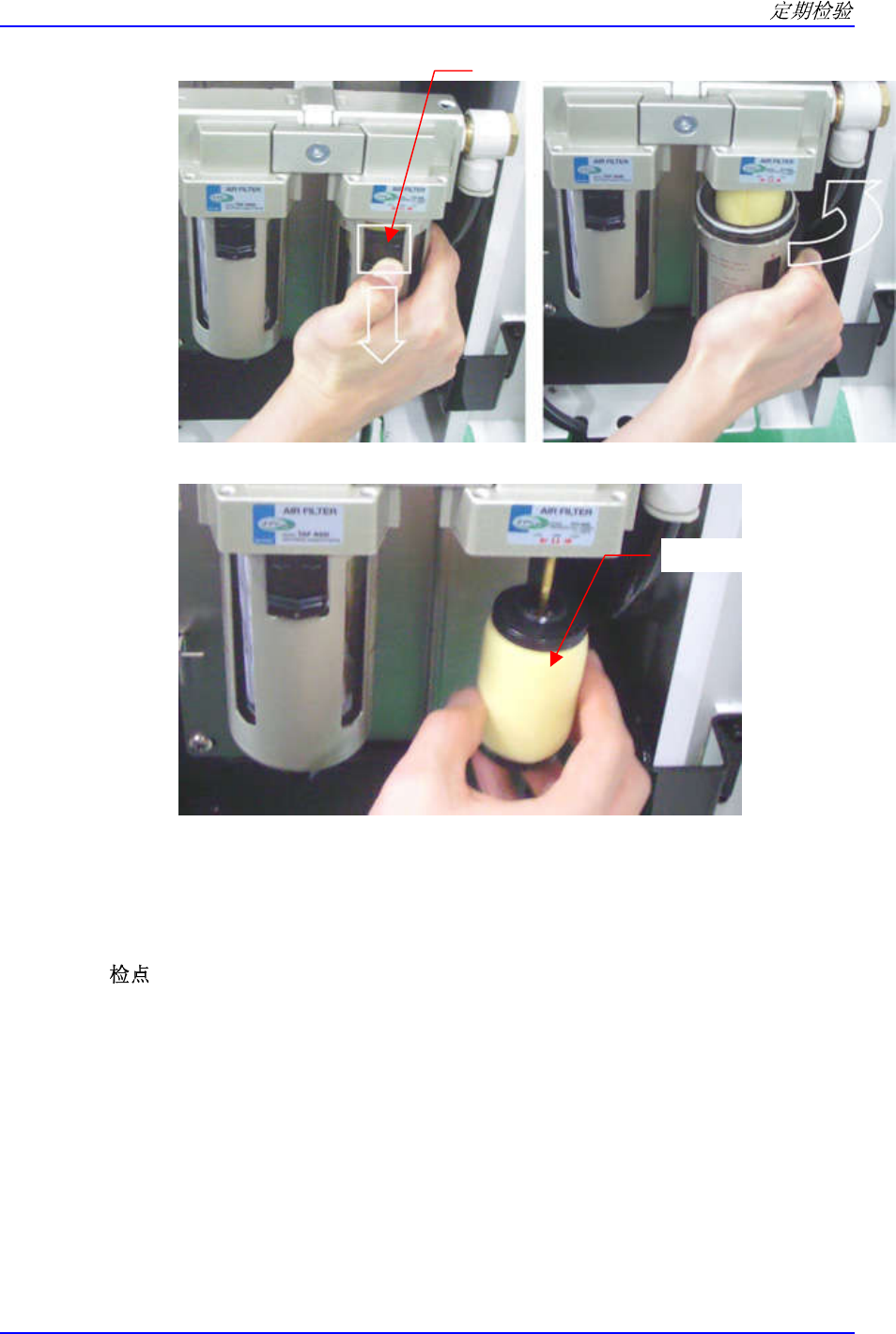

拉下设备后面 Air Panel 的 Air Filter 容器锁定按钮后，顺时针方向转动，
分离容器。
容器锁定按钮
顺时针方向转动，分离 Filter Element 团。
Samsung Component Placer SM421 Maintenance Reference
Filter Element 团

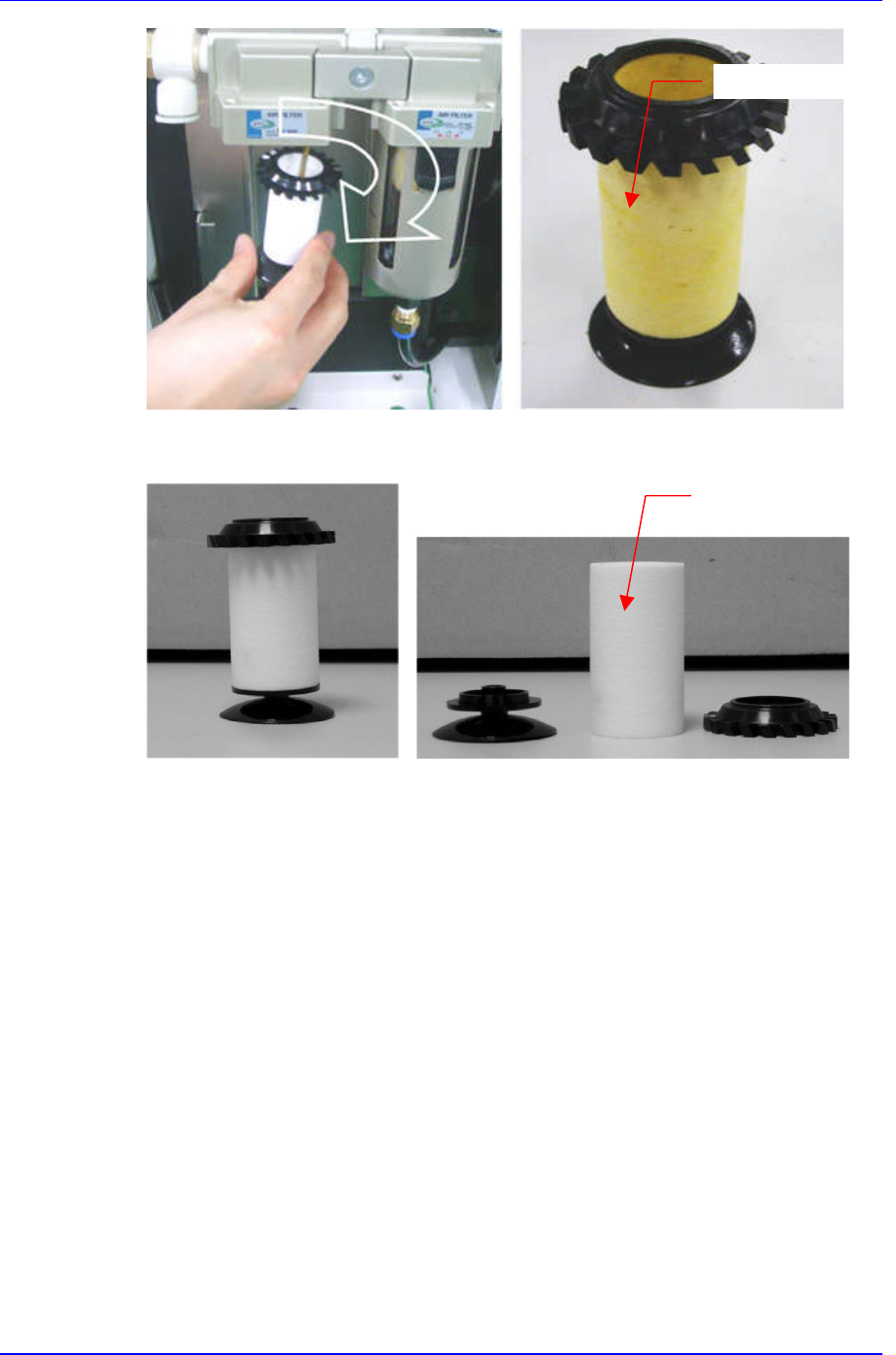

在 Filter Element 团分离出 Filter Element，进行更换。
Filter Element
按照卸载的逆方向组装。
Mist Seperator Filter
拉下设备后面 Air Panel 的 Mist Seperator Filter 容器锁定按钮后，顺时针
方向转动，分离容器。
3-24
3-25
容器锁定按钮
顺时针方向转动，分离 Filter Element 团。
容器锁定按钮
按照卸载的逆方向组装。
3.2.4. 传送系统（Conveyor System）
3.2.4.1. PCB的移送Belt
认驱动马达滑轮（Motor Pulley）是否发生非正常的磨损。
快滑掉。
检查Belt的张力是否适当。
确认 Belt 是否发生非正常的磨损。
确
确认Tension Idler Pulley是否发生异常磨损。
确认 Belt 是否在驱动中偏移到一边，或
