3-25 容器锁定按钮 顺时针方向转动，分离 Filter E lement 团。 容器锁定按钮 按照卸载的逆方向组装。 3.2.4. 传送系统（ Conveyor System ） 3.2.4.1. PCB 的移送 Belt 认驱动马达滑轮（ Motor Pulley ）是否发生非正常的磨损。 快滑掉。 检查 Belt 的张力是否适当。 确认 Belt 是否发生非正常的 磨损。 确 确认 T ens…
Samsung Component Placer SM421 Maintenance Reference
Filter Element 团
在 Filter Element 团分离出 Filter Element，进行更换。
Filter Element
按照卸载的逆方向组装。
Mist Seperator Filter
拉下设备后面 Air Panel 的 Mist Seperator Filter 容器锁定按钮后，顺时针
方向转动，分离容器。
3-24
3-25
容器锁定按钮
顺时针方向转动，分离 Filter Element 团。
容器锁定按钮
按照卸载的逆方向组装。

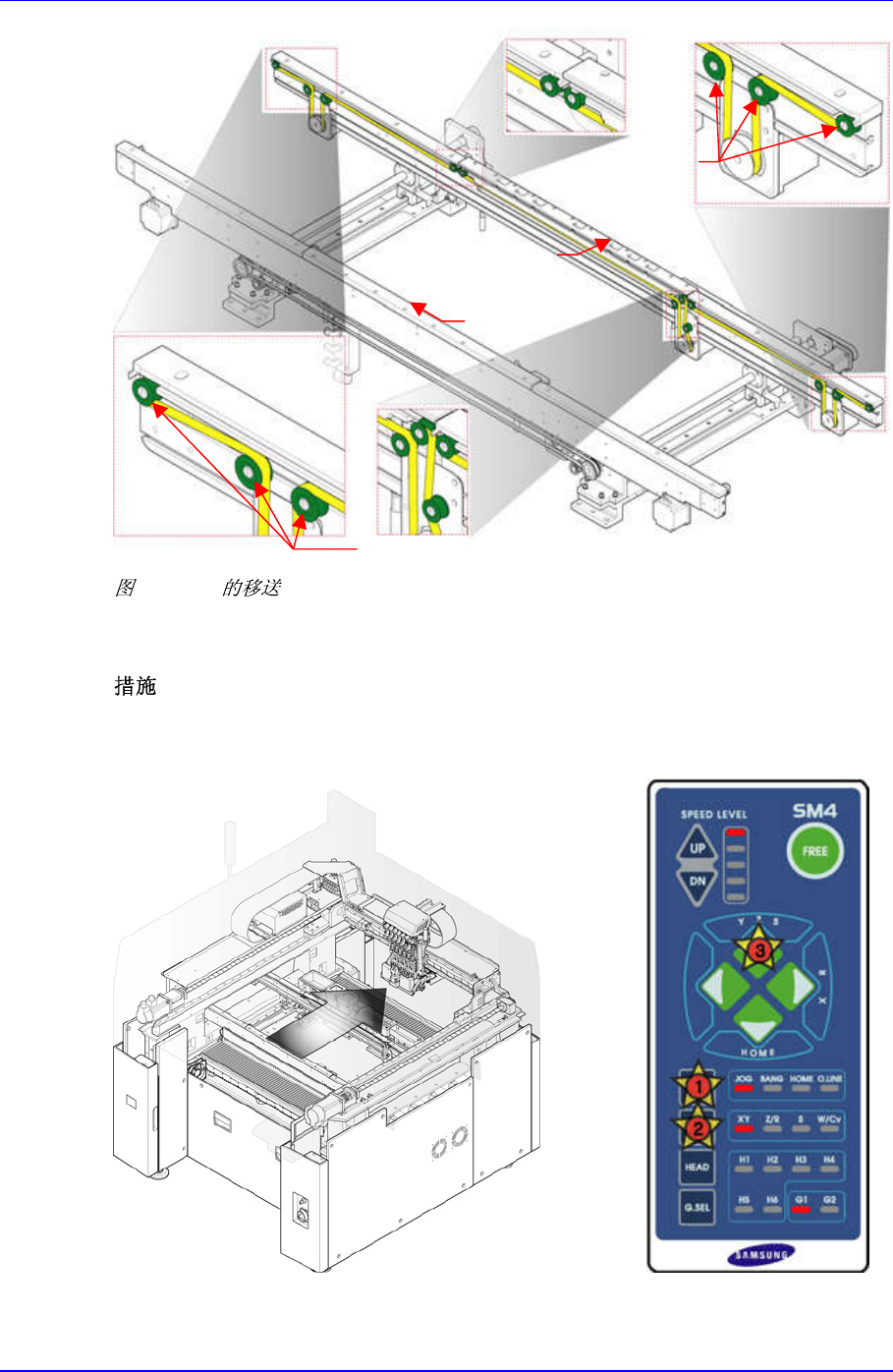

3.2.4. 传送系统（Conveyor System）
3.2.4.1. PCB的移送Belt
认驱动马达滑轮（Motor Pulley）是否发生非正常的磨损。
快滑掉。
检查Belt的张力是否适当。
确认 Belt 是否发生非正常的磨损。
确
确认Tension Idler Pulley是否发生异常磨损。
确认 Belt 是否在驱动中偏移到一边，或
Samsung Component Placer SM421 Maintenance Reference
Tension Idler Pulle
y
3-4 Bel
更仔细的Tension Idler Pulle位置信息请参照技术信息指南Technical Reference的
me-Ass’y。
操作示教盒最大限度向后移动贴装头组件(Head Assembly)。
操作示教框最大限度后移磁头组件。
. PCB t
Tension Idler Pulley
Moving Frame ass’y
Fixed Frame ass’y
Conveyor-Moving-Frame-Ass’y和Conveyor-Fixed-Fra
3-26
