Samsung Component Placer SM421 Maintenance Reference
2. 将 rupple 装配在注油枪上.
其它 conveyor 用注油枪类型 – 长型 Nipple Tip X L/M Guide 用注油枪类型 – 短型 Nipple Tip.
参 考

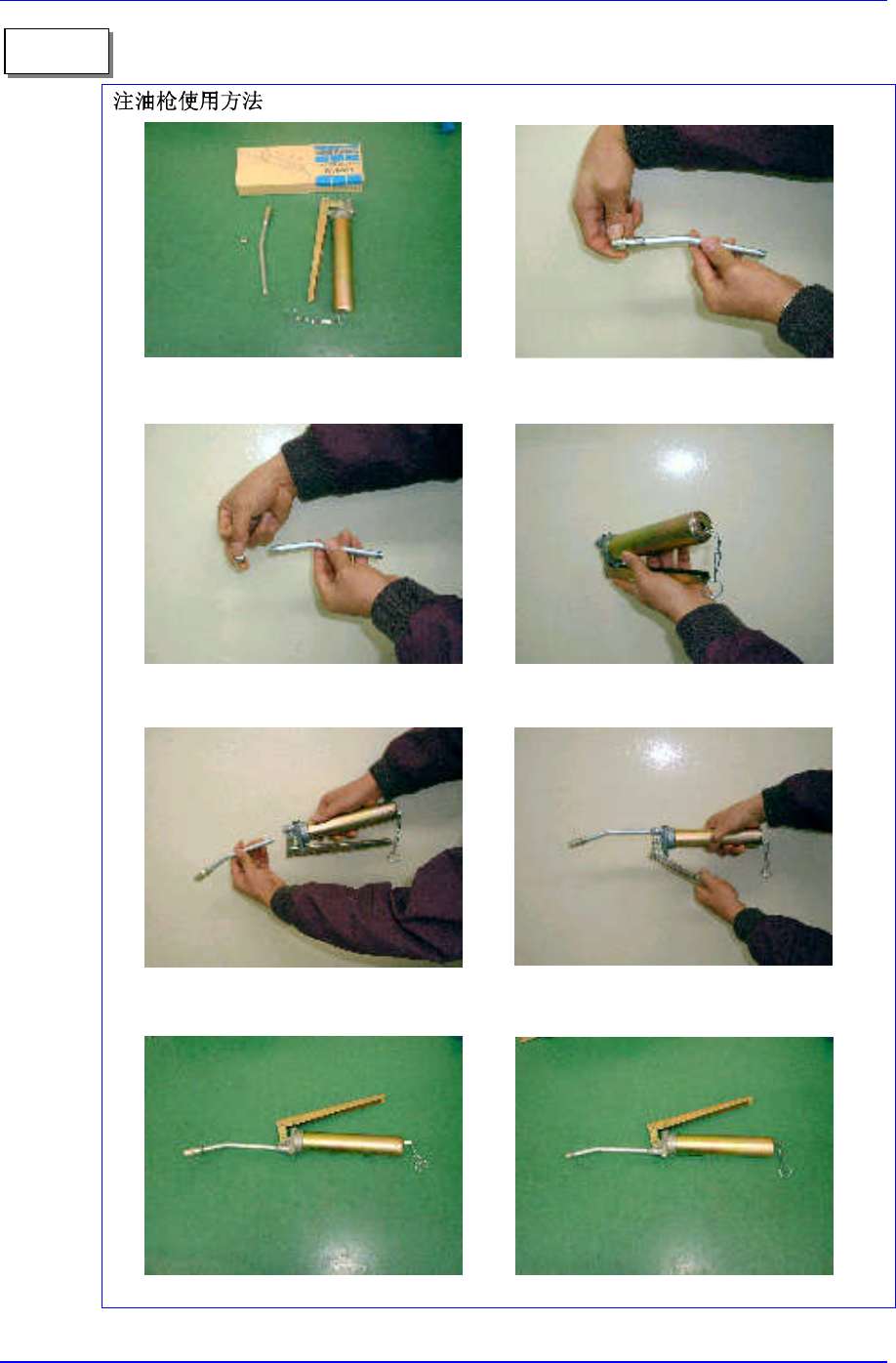

注油枪构成: 注油枪-1, 接管-2
Nipple Tip-2
其 它 conveyor 注 油 时 使 用 长 型
N
ipple Tip.
X L/M Guide 注 油 时 使 用 短 型
N
ipple Tip
1. 向后拉 cylinder lever 装满润滑油。
3.后面 level 向前用手柄放掉内部空气.
4-4
4-5
4.2.
如果使用未被指定的滑脂(Grease)，可能对设备寿命造成不
利影响。必须使用指定的滑脂产品。
4.2.1. Head
检查转轴 Ball Spline, LM 导轨, Mirror Cam有无灰尘、斑点。
过于干燥而减低润滑作用时，噪音会很大，需要检查润滑状态。
4-1. Head Assembly
操作示教盒最大限度向前移动贴装头组件。
小型单向电刷
Samsung Component Placer SM421 Maintenance Reference
单击 的”Motor Free”键后，单击正面操作面
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
Teaching Box 板
作业空间不足时手动向前移动贴装头组件。
使用本公司提供的 的干净布块除去灰尘等污质，必要时使用小型单
向电刷在Ball Spline 及轨面涂抹薄层润滑脂。
4.2.2. X-Y
4.2.2.1. X轴 LM Guide Rail, Ball Screw
检查LM导轨和Ball Screw有无灰尘、污质。
因LM 导轨和Ball Screw过于干燥，降低润滑性能会增大噪音，请检查润滑状
态。
Cleaning Kit
Frame
