Samsung Component Place r SM421 Maintenance Refer ence 作业空间不足时手动向前移动贴 装头组件，使之位于 X 轴 中央。 使用本公司提供的 Clean ing Ki t 的干净布块，除去 LM 导轨和 Ball Screw 的灰尘等 污质。 通 过注 油 嘴 ( A )( B) ， 用 本公 司 提 供的 润 滑 脂注 油器 往贴 装 头 组 件基 准 左、 右侧 …
4-7
4-2. X
操作示教盒，最大限度向前移动贴装头组件。
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
LM Guide Bloc
k
Ball Screw Nu
t
Samsung Component Placer SM421 Maintenance Reference
作业空间不足时手动向前移动贴装头组件，使之位于X轴中央。
使用本公司提供的Cleaning Kit的干净布块，除去LM导轨和Ball Screw的灰尘等
污质。
通过注油嘴(A)(B)，用本公司提供的润滑脂注油器往贴装头组件基准左、右侧
的LM导轨注入适量的油。
通过贴装头组件基准左侧的Ball Screw Nut的Grease Nipple(C) ，使用本公司提
供的润滑脂注油器注入适量的润滑脂。
使用指定的注油器，把指定的润滑脂用指定的方法进行注油
。不使用其他方法进行注油。
4.2.2.2. Y轴 LM Guide Rail, Ball Screw
检查LM导轨和Ball Screw有无灰尘或斑点。
因LM 导轨和Ball Screw过于干燥，降低润滑性能会增大噪音，请检查润滑状
态。
4-8
4-9

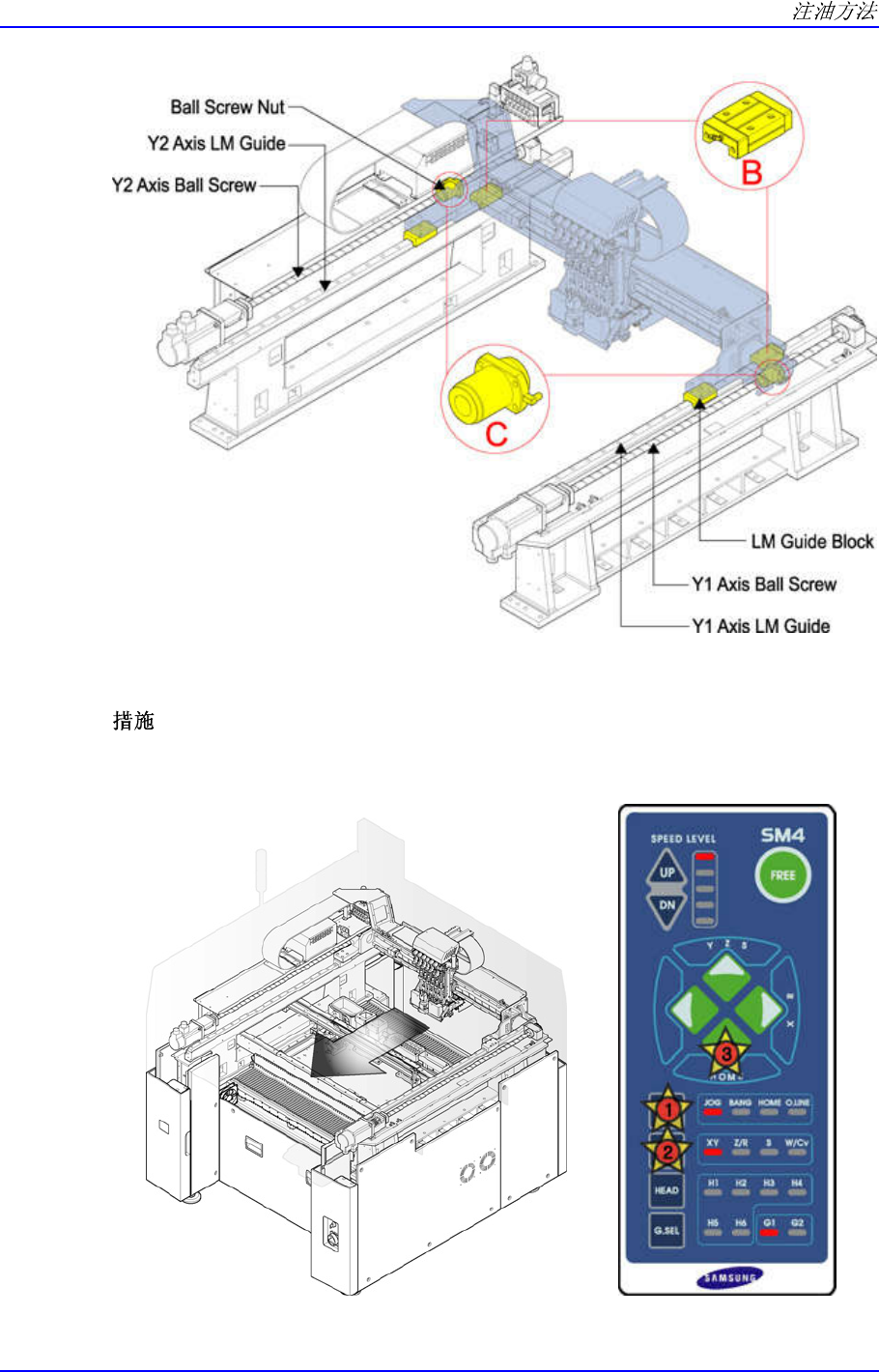

图 4-3. Y轴注油
操作示 前移 导向块的 于适当
止。
教盒X轴向 动到Y轴LM 注油嘴(A)位 的注油地点为
