4-1 1 。不使用 行注油。 使用 指 定 的注 油 器， 把 指定 的 润滑 其他方法进 脂用 指 定 的 方法 进行 注 油 4.2.3. Conveyor 4.2.3.1. 宽度调节用 Lead S 检查 Lead Screw 和 LM 导轨有无部件 、灰尘、斑点等。 果 L e ad Sc r e w 和 L M 导 轨 过 于 干燥 ， 降低 润 滑 性 能 ， 则引 起噪 音 及 调 节 宽 度 带来不便，请检查…
Samsung Component Placer SM421 Maintenance Reference
单击 Teaching Box 的”Motor Free”键后，单击正面操作面板
的”Stop” 与”Reset”键。检验时，必须关闭电动机的电源。
使用本公司提供的Cleaning Kit的干净布块除去LM 导轨的灰尘等污质。

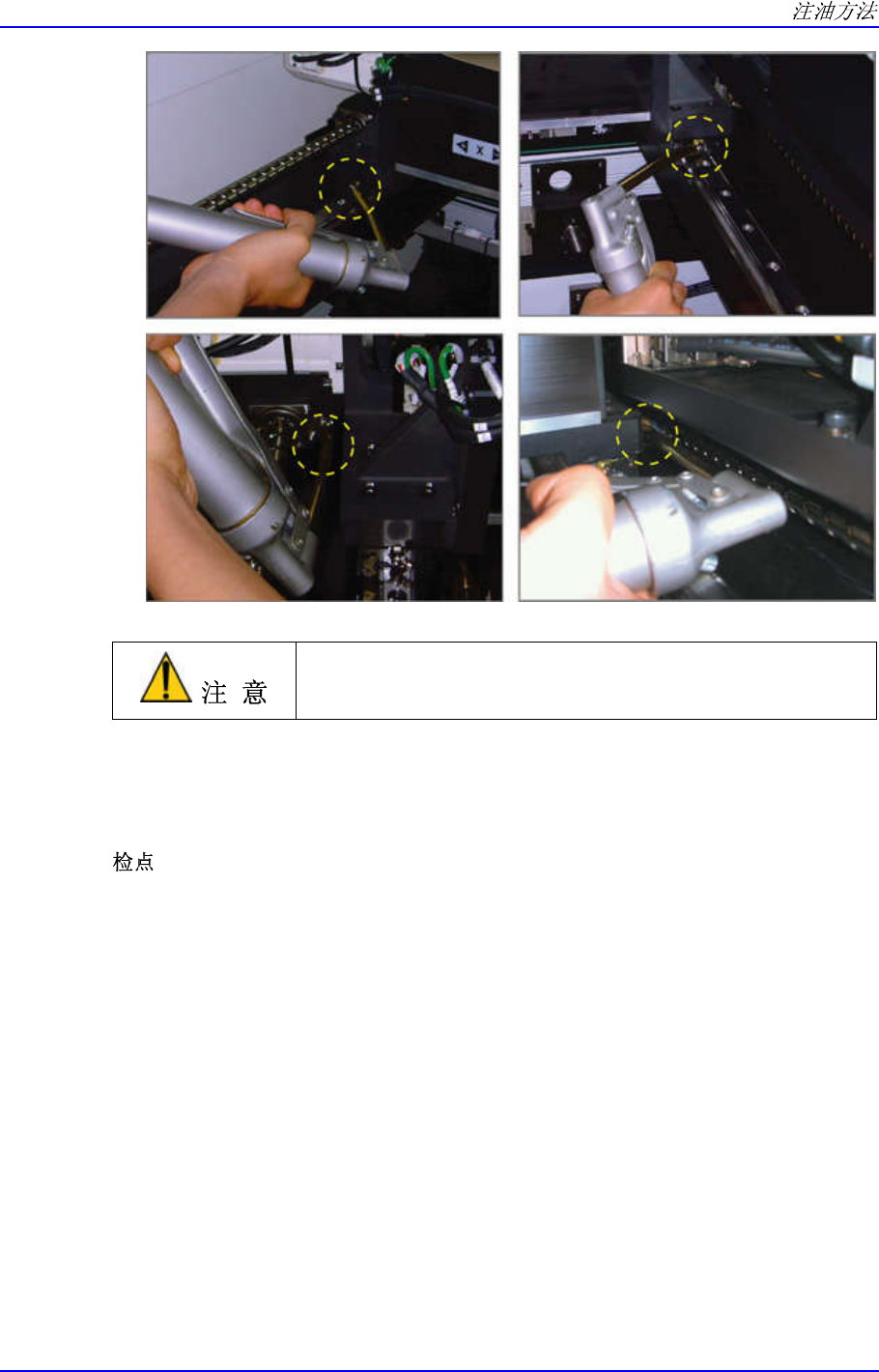

使用本公司提供的注油器，通过设备前面的Y1, Y2 LM导向块的注油嘴(A)，
注入适量的润滑脂。
操作示教盒X轴移动到Y轴LM导向块的注油嘴(B)(C)位于适当的注油地点为止
。
使用本公司提供的Cleaning Kit的干净布块，除去LM导轨和Ball Screw灰尘等污
质。
设备后方的Y轴LM Guide Block和Ball Screw的 Grease Nipple(B)(C)，使用本公
司提供的润滑脂注油器注入适量的润滑脂。
4-10
4-11
。不使用 行注油。
使用指定的注油器，把指定的润滑
其他方法进
脂用指定的方法进行注油
4.2.3. Conveyor
4.2.3.1. 宽度调节用Lead S
检查Lead Screw和LM导轨有无部件、灰尘、斑点等。
果Lead Screw和LM导轨过于干燥，降低润滑性能，则引起噪音及调节宽度
带来不便，请检查润滑状态。
crew, LM Guide
如
Samsung Component Placer SM421 Maintenance Reference
4-12

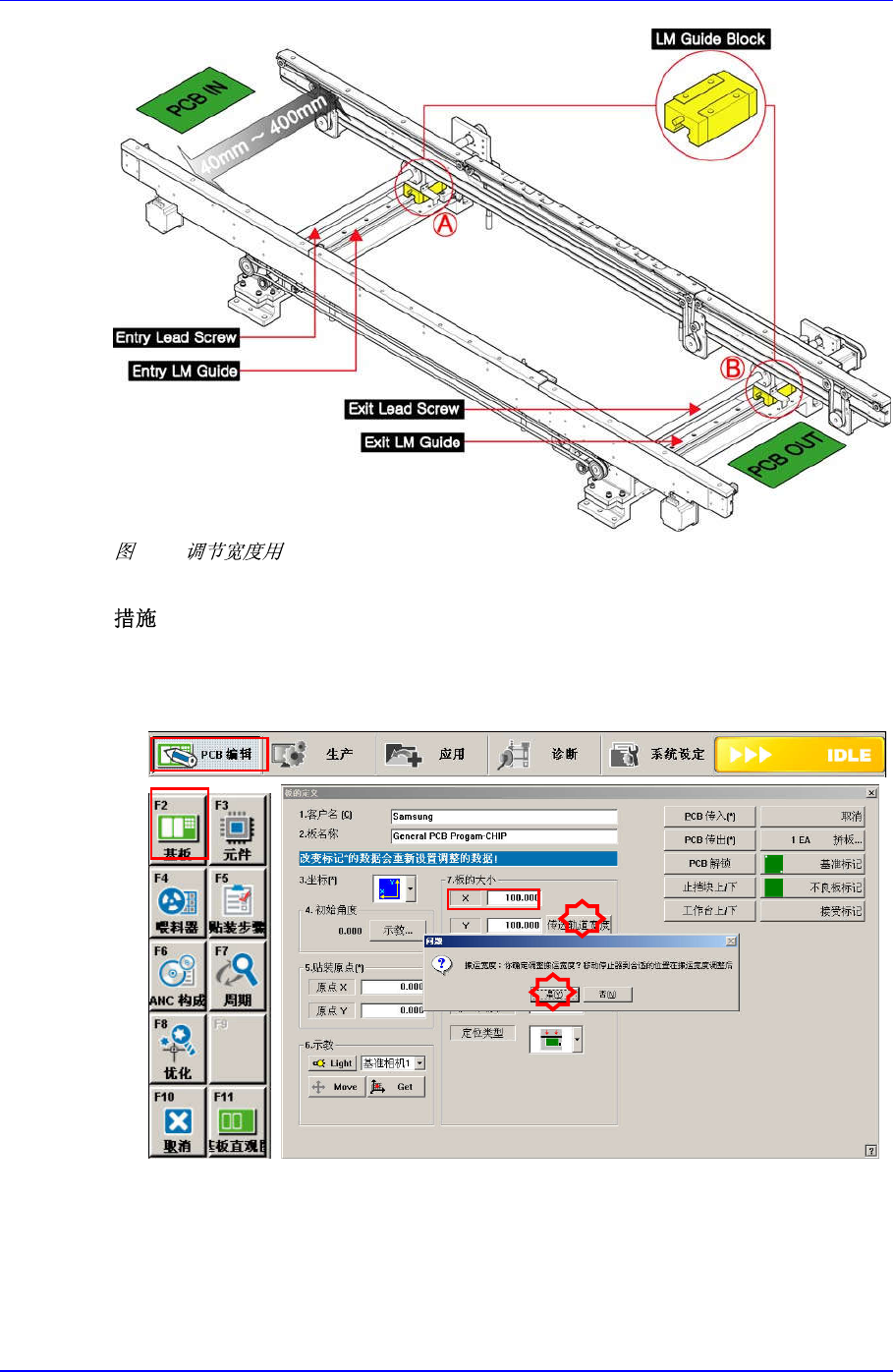

4-4. Lead Screw, LM Guide
在MMI画面的主Menu Tool-bar点击 PCB Edit，在辅助Menu Tool-bar点击Board
命令，7.Board Size领域的Y编辑框中输入Conveyor的Y方向最大值400/ 510(选
)，再点击Conv. Width按钮。
显示提问对话框。请点击”是（Y）”按钮。
操作示教盒，使Conveyor的Lead Screw及LM Guide移动到适当的注油地点为止
。
