4 2. Cover Section 2-1. Cover No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati. 1 LE3-M1301-10X FRAME, REAR 1 2 LE3-M1302-04X FRAME, LEFT 1 3 LE3-M1303-04X FRAME, RIGHT 1 4 LE3-M1315-02X RAIL, …

100%1 / 28
3

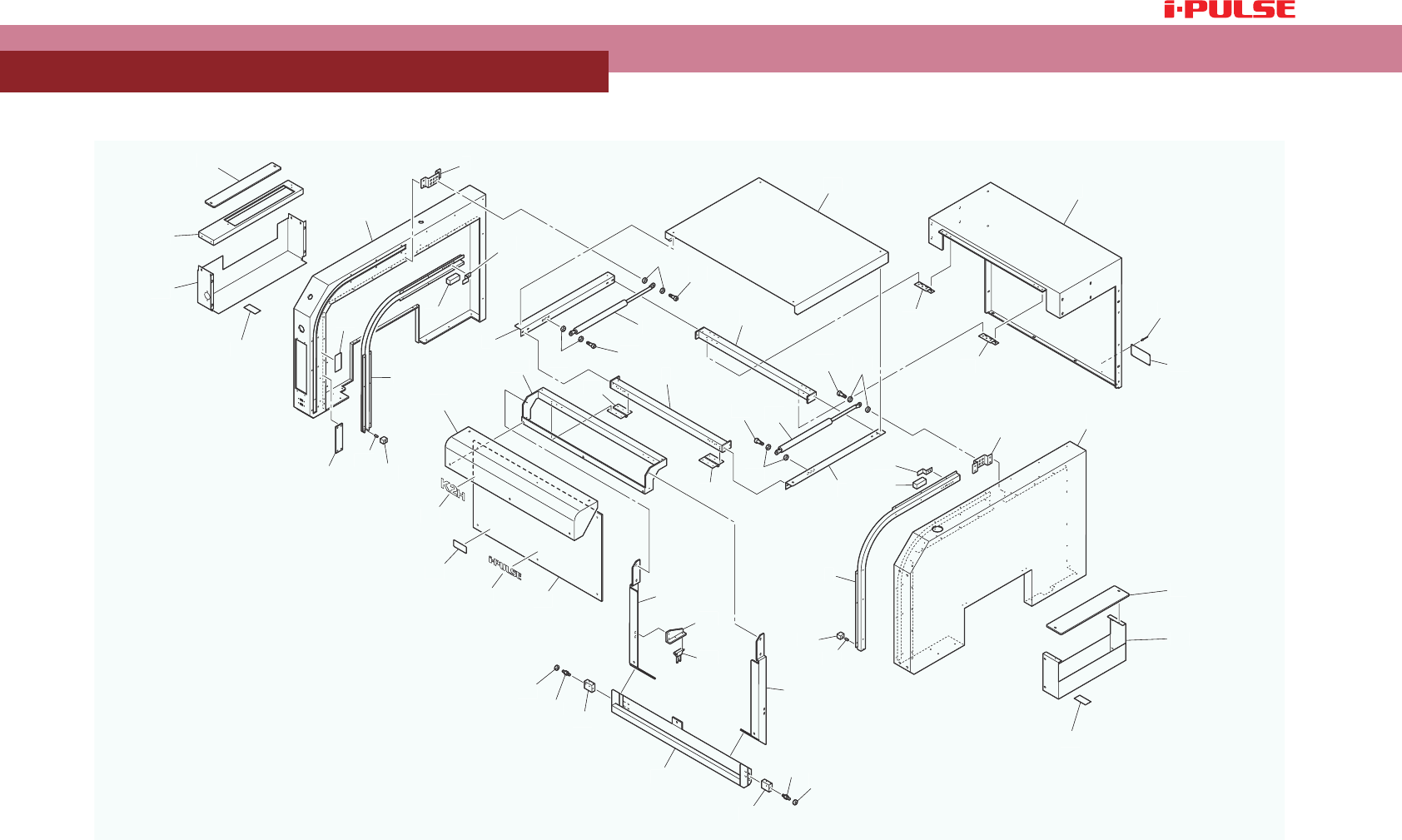

2. Cover Section
2-1. Cover
6
2
4
27
28
26
25
10
9
12
12
9
11
11
1
33
33
33
33
3
6
34
32
34
15
7
16
36
17
31
30
5
28
27
25
8
26
22
24
23
21
22
32
32
32
14
13
18
19
20
24
23
40
39
41
37
38
29
43
42
35
35
6
2
4
27
28
26
25
10
9
12
12
9
11
11
1
33
33
33
33
3
6
34
32
34
15
7
16
36
17
31
30
5
28
27
25
8
26
22
24
23
21
22
32
32
32
14
13
18
19
20
24
23
40
39
41
37
38
29
43
42
35
35
4
2. Cover Section
2-1. Cover
No. Part No. Part Name Q'ty Remarks Date of change Revised No. Compati.
1 LE3-M1301-10X FRAME, REAR 1
2 LE3-M1302-04X FRAME, LEFT 1
3 LE3-M1303-04X FRAME, RIGHT 1
4 LE3-M1315-02X RAIL, GUIDE L 1
5 LE3-M1316-02X RAIL, GUIDE R 1
6 LE3-M1317-01X BRKT, DAMPER 2
7 LE3-M1304-01X STAY, TOP L 1
8 LE3-M1305-01X STAY, TOP R 1
9 LE3-M1306-01X STAY, TOP C 2
10 LE3-M1308-00X COVER, TOP 1
11 K46-M1374-10X HINGE 2 2
12 LC4-M11A2-00X HINGE 2
13 LE3-M1311-01X STAY, HANDLE L 1
14 LE3-M1312-01X STAY, HANDLE R 1
15 LE3-M1313-01X STAY, HANDLE C 1
16 LE3-M1314-00X COVER, TOP F 1
17 LE3-M1309-01X PLATE, ACRYL 1
18 LE3-M1307-01X BRKT, SF KEY 1
19 LE3-M13H2-00X SAFETY KEY 1
20 LE3-M1324-01X PLATE, SPACER SF 1
21 LE3-M1310-03X PLATE, HANDLE 1
22 LE3-M1322-03X BLOCK, GUIDE 2
23 LE3-M131F-00X BRG. 2
24 LE3-M131G-00X PIN, BRG. 2
25 LE3-M131H-00X BRKT, SPONGE 2
26 LE3-M131P-00X SPONGE 2
27 LE3-M1339-00X SPACER, GOM 2
28 LE3-M1318-00X STOPPER, DOOR 2
29 LE3-M1334-00X ACRYL, CONV. L 1
30 LE3-M1335-02X COVER, CONV. R 1
31 LE3-M1336-01X ACRYL, CONV. R 1
32 LE3-M1330-10X BOLT, SHOULDER 4
33 LE3-M1331-10X SPACER, DAMPER 8
34 LE3-M1328-30X DAMPER 2
35 LG0-M9AA1-00X GOM 2
36 LC1-M13D2-00X LABEL, ALERT 1
37 LC1-M13D3-00X LABEL, ARERT 1
38 LE3-M13DD-20X PLATE, NAME 1
39 LE3-M13DA-12X LABEL, SERIAL 1
40 LE3-M13F4-00X RIVET 4
41
LC1-M13DD-A0X PLATE, NAME
1
42 LE3-M133A-00X COVER, CONV. LB 1
43 LE3-M133B-00X COVER, CONV. LU 1
5
2. Cover Section
