NPM-D 2010.1201 - 3 - 通用性 与 CM 系列的互换性 NPM-D 在实现高生产率的同时， 复制流用在 CM 系列 (CM602, CM402, CM401, CM40 0, DT401, CM232, CM212, CM101) 有实绩的料架，吸嘴等，确保了 与 CM 系列的互换性。 工作头交换功能 NPM-D 设备，能够以工作台为单位 选择各种工作头。 ※ 1 ・ 16 吸嘴贴装头，是 12 吸嘴按照 2 × 8…
NPM-D 2010.1201
- 2 -
贴装速度
新型轻量化贴装头和新型高速识别照相机的搭载以及线性马达的采用，实现了高生产率。
1
个贴装基台各配备
2
套贴装头，识别系统，料架工作台。
备有多吸嘴
(16
吸嘴、
12
吸嘴、
8
吸嘴或
2
吸嘴
)
的
2
个贴装头对
1
张基板进行交替吸着，识别，贴装，能够进行
高速，高精度贴装。
点胶速度
通过采用新型点胶头和线性马达，实现了高生产率。
运转中的元件供给
NPM-D
采用编带拼接功能，在机器运转中也能够在不停
止贴装动作的状态下进行元件供给。
若预先将元件数量登记到贴装机的数据中，还能够预告元
件用完的情况。
∗∗
Remarks
∗∗
•
所谓最佳条件，是指按照本公司独自的规格规定的贴装和点胶条件。
:
贴装头
:
线性照相机
由一侧的贴装头进行识别 → 贴装时，
另一
侧
的
贴装头进行吸着
→识
别
。
16
吸嘴贴装头规格，最佳条件时
0.051 s/chip
贴装示意图
(16
吸嘴贴装头
)
吸着
贴装
识别
识别
吸着
贴装
运转中
下一
卷盘
连接
(
拼接编带
)
编带终端
编带前端
编带
料架
:
贴装头
:
线性照相机
点胶示意图
贴装
试点胶
识别
点胶
:
点胶头
:
试点胶单元
吸着
:
擦拭站
0.16 s/dot
打点点胶
4.25 s/part
※
2
描绘点胶
※1
X, Y = 10 mm
以下，无θ旋转,
吐出时间
20 ms
以内
,
连续点胶时最佳条件下
描绘尺寸
30 mm × 30 mm
以内，
角部点胶，最佳条件下
※1 进行描绘点胶(非接触点胶)时，需要高度传感器(选购件)。
※2 包括测定基板高度的时间( 0.5 s)。(30 mm × 30 mm 4 个角部测定)
NPM-D 2010.1201
- 3 -
通用性
与
CM
系列的互换性
NPM-D
在实现高生产率的同时，复制流用在
CM
系列
(CM602, CM402, CM401, CM400, DT401, CM232, CM212,
CM101)
有实绩的料架，吸嘴等，确保了与
CM
系列的互换性。
工作头交换功能
NPM-D
设备，能够以工作台为单位选择各种工作头。
※
1
・
16
吸嘴贴装头，是
12
吸嘴按照
2 × 8
的矩阵形排列。
各吸嘴的独立上下驱动采用了伺服电机，进行可靠性高的高速操作。
・
12
吸嘴贴装头，是
12
吸嘴按照
2 × 6
的矩阵形排列。
各吸嘴的独立上下驱动采用了伺服电机，进行可靠性高的高速操作。
・
8
吸嘴贴装头，是
8
吸嘴按照
2 × 4
的矩阵形排列。
能够贴装从微小元件到
32 mm × 32 mm
元件，实现高度通用性。
・
2
吸嘴贴装头是
2
吸嘴的构成。各吸嘴配备独立上下驱动系以及
θ
驱动系。
另外，吸嘴尖端发生贴装负荷，根据数据的设定从
0.5 N
到
50 N
为止能够实时控制。
・ 检查头
※
2
使用彩色
CCD
照相机和独特照明，进行各种检查
(
锡膏检查、元件检查
※
3
)
。
能够以吸嘴或料架单位统计检查结果，有利于判定不良因素和提供改善对策。
・ 点胶头由
2
个点胶嘴构成，每个点胶嘴都配有独立上下活动的驱动轴和
θ
轴以及螺旋轴。
吐出方式采用螺旋方式。
・ 交货后的设备可以交换贴装头。
※
1
工作头以工作台为单位进行选择。前、后工作台可以设定不同类型的工作头。
但是，在托盘供料器的工作台，只可对应
8
吸嘴贴装头,
2
吸嘴贴装头。
※
2
检查头，只可选择前侧。
※
3
1
个检查头，不可同时进行锡膏检查和元件检查。
NPM-D 2010.1201
- 4 -

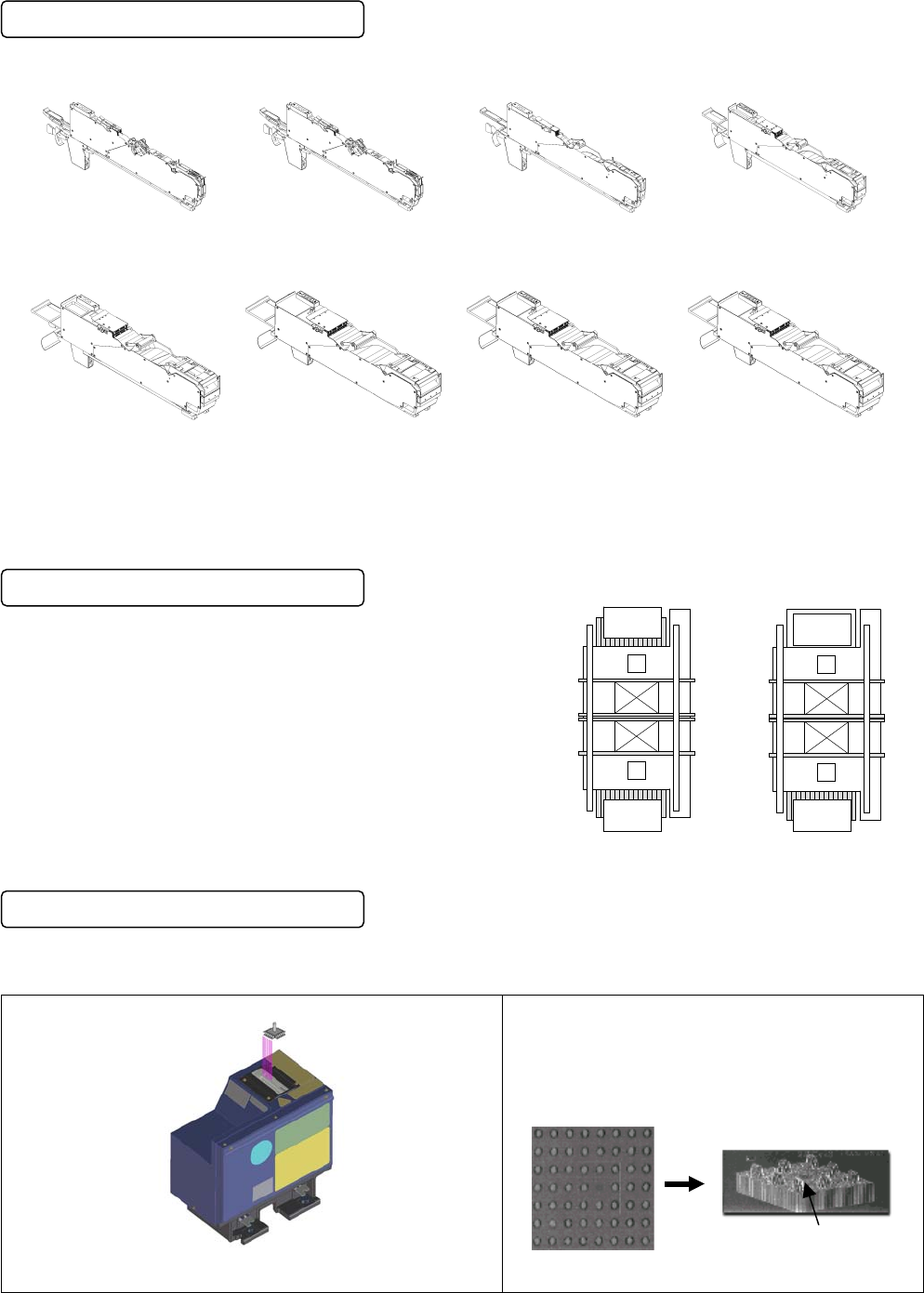

料架的通用性
与
CM
系列有互换性的
8
种类料架，对应纸・塑料编带
(8 mm
～
104 mm)
。
编带进给是伺服电机驱动，进给间距和速度是根据元件设定。这些参数设定是从
NPM-D
主体发送的数据进行。
※
16
吸嘴贴装头，
12
吸嘴贴装头规格时，双式编带料架的软件版本需要在
Ver. 5.00
以上。
(
为了对应双式编带料架的左右导轨同时传送
)
料架、托盘设置数量
NPM-D
上最多可设置
34
站双式编带料架。
(
编带宽
8 mm
时
)
此时，能够设置
68
个卷盘。
17
站
×
2
卷盘
×
2
工作台
=
能够设置
68
个
8 mm
编带卷盘
连接托盘供料器
(
选购件
)
的工作台时，
能够最大安装
20
品种托盘。
3D
传感器
能够检测
QFP, SOP
等所有引脚的平坦度、检测
BGA, CSP
等所有焊锡球的有无和脱落。
采用激光反射整体扫描方式，实现高速和高生产率。
3D
传感器
ボールの高さを
正確に検出
イメージ
画像
CSP
のボール
欠落状態
24 mm, 32 mm
共用
编带料架
104 mm
编带料架
12 mm, 16 mm
共用
编带料架
88 mm
编带料架
8 mm
双式
编带料架
44 mm, 56 mm
共用
编带料架
72 mm
编带料架
8 mm
单式
编带料架
料架工作台
17 站
托盘供料器
20 个
料架工作台
料架工作台
17 站
17 站
正确检测出焊锡球高度
示意图
CSP 的焊锡球脱落状态
