NPM-D 2010.1201 - 86 - C-17 希望变更为点胶头。 Customer 工作台 预备点胶头 Customer 点胶嘴 ・ 有关点胶嘴的种类，请参照「 4.3 点胶嘴种类和构成」。 ・ 有关特殊吸嘴，请与本公司联络。 ・ 是 NPM 系列专用。 Customer 工作台 试点胶单元 Customer 工作台 擦拭站 Customer 工作台 安全盖 : 前侧 安全盖 : 后侧 ( 交换台车规格 ) 安全盖 : 后侧 …
NPM-D 2010.1201
- 85 -

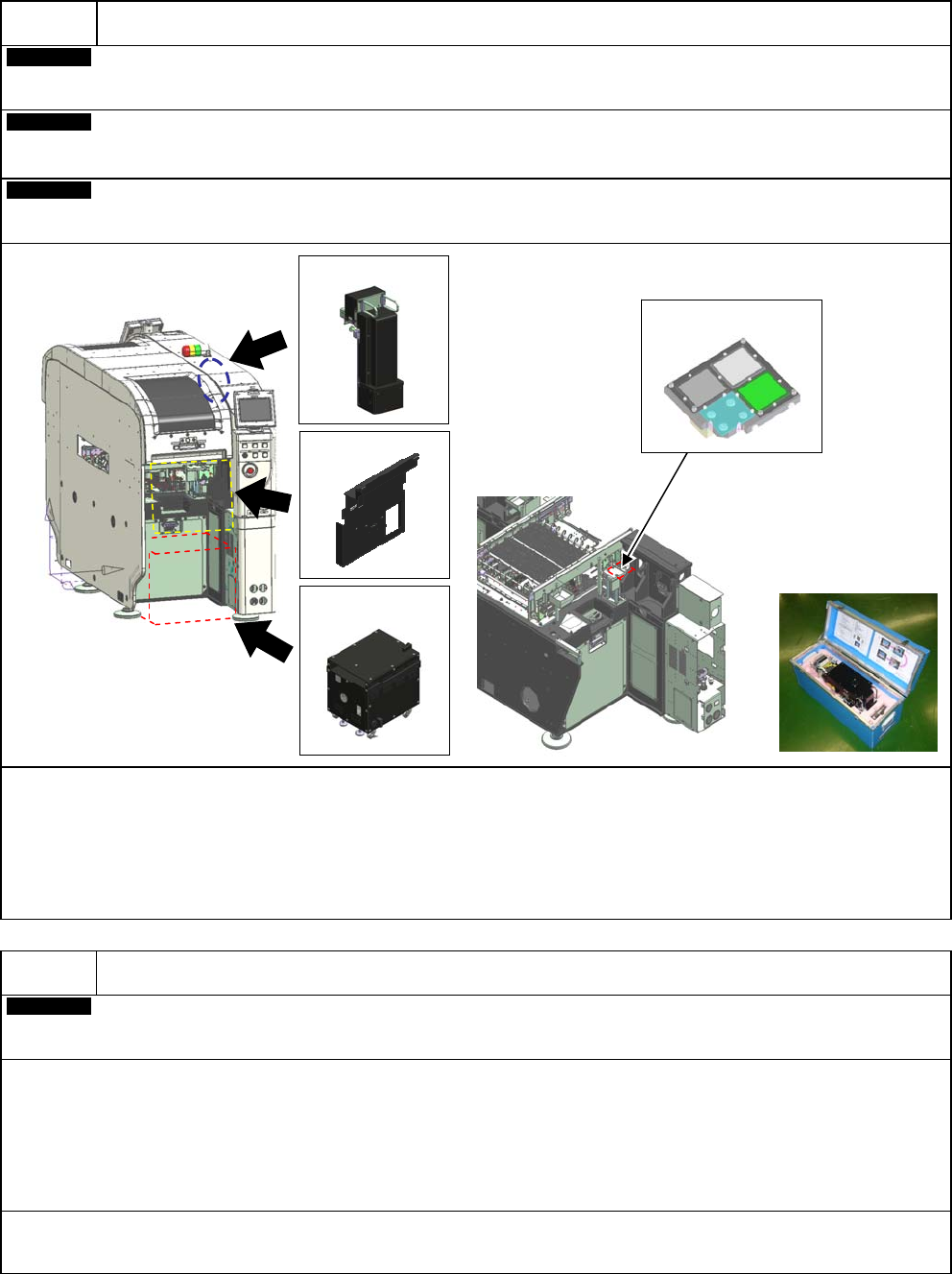

C-15
希望交换检查头。
(
希望进行锡膏检查、元件检查。
)
On-site
预备
2D
检查头
On-site
检查头对应单元(检查 BOX・校正治具)
Customer
安全盖
:
前侧
・
2D
检查头有、分辨率为
18 μm
和
9 μm
的
2
种类型的检查头。
・
1
个检查头，不可同时进行锡膏检查和元件检查。
・ 检查
BOX
、校正治具，
18 μm
和
9 μm
可以通用。
・ 请必须选择安全盖。
・ 预备
2D
检查头附属检查头盒。
※
与托盘供料器的组合，请另外商洽。
C-16
通过检查头
(
锡膏检查
)
的计测数据可以控制工程，从而提高实装品质。
Customer
APC
系统对应
(
许可证
)
・
APC
系统是，使用检查头所得锡膏计测数据，前馈到贴装头，并且进行最佳和高精度位置的元件贴装，提高实装品质。
・ 在元件检查工程是，可以检查贴装位置基准的位置有否偏移。
・ 以下每一台设备需要本选购件。
1)
搭载
2D
检查头的生产线的第一台设备
NPM-D
2)
接收
APC
补正数据的
NPM-D
・ 详细请参照「
5.5 APC
系统」。
※
APC
系统的对应设备只有
NPM-D
。
NPM-D
以外的设备混在生产线的情况时，请另行联络。
检查头
安全盖
检查 BOX
检查头盒
校正治具
NPM-D 2010.1201
- 86 -
C-17
希望变更为点胶头。
Customer
工作台
预备点胶头
Customer
点胶嘴
・ 有关点胶嘴的种类，请参照「
4.3
点胶嘴种类和构成」。
・ 有关特殊吸嘴，请与本公司联络。
・ 是
NPM
系列专用。
Customer
工作台
试点胶单元
Customer
工作台
擦拭站
Customer
工作台
安全盖
:
前侧
安全盖
:
后侧
(
交换台车规格
)
安全盖
:
后侧
(
托盘供料器规格
)
Customer
精度验证用成套治具
・ 是校正用点胶嘴和精度验证用基板的成套治具。
・ 购买第 1 台时需要。
Customer
预备螺旋式吐出单元
・ 清扫螺旋式吐出单元时也可以继续生产。
・ 请必须选择安全盖。
(
安装交换台车或者托盘供料器时不需要。
)
・ 预备点胶头附属点胶头盒。
点胶头
安全盖
点胶头盒
擦拭站
试点胶单元
NPM-D 2010.1201
- 87 -
C-18
为了使用描绘点胶
(
非接触点胶
)
性能，进行局部范围的基板高度
(
弯曲
)
的补正。
On-site
工作台
高度传感器
(
描绘点胶用
)
・ 进行描绘点胶
(
非接触点胶
)
时需要此选购件。
・ 在描绘点胶位置附近的复数点测定基板高度
(
弯曲
)
，补正为最佳的点胶嘴高度。
测定时间
: 0.5 s (
在
30 mm × 30 mm
测定
4
个角部的最佳条件下
)
・ 可以补正打点点胶时的点胶嘴高度。
(
局部范围
)
・ 详细请参照「
4.7
识别单元构成」。
