NPM-D 2010.1201 - 87 - C-18 为了使用描绘点胶 ( 非接触点胶 ) 性能，进行局部范围的基板高度 ( 弯曲 ) 的补正。 On-site 工作台 高度传感器 ( 描绘点胶用 ) ・ 进行描绘点胶 ( 非接触点胶 ) 时需要此选购件。 ・ 在描绘点胶位置附近的复数点测定基板高度 ( 弯曲 ) ，补正为最佳的点胶嘴高度。 测定时间 : 0.5 s ( 在 30 mm × 30 mm 测定 4 个角部的最佳条件下 )…
NPM-D 2010.1201
- 86 -
C-17

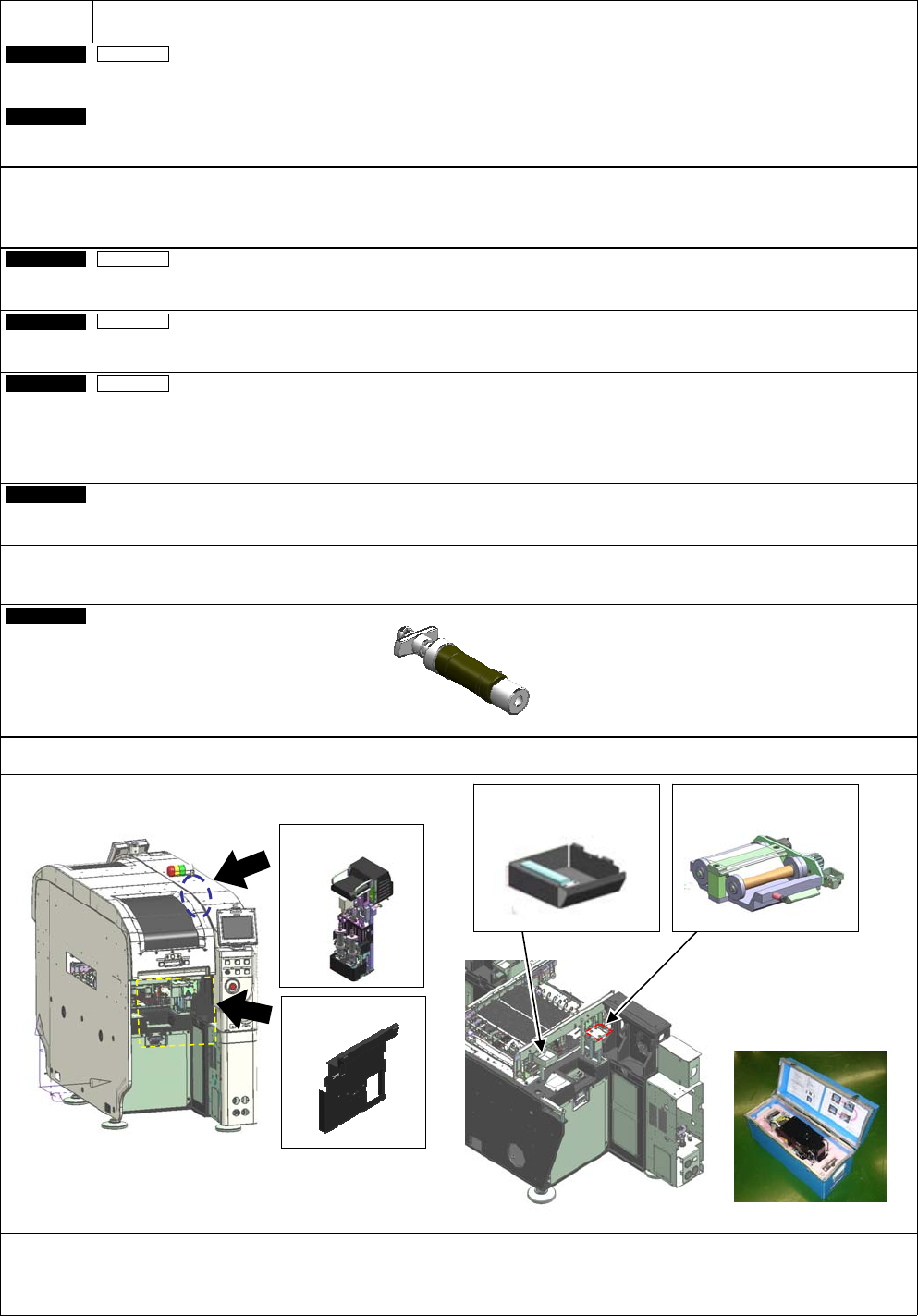

希望变更为点胶头。
Customer
工作台
预备点胶头
Customer
点胶嘴
・ 有关点胶嘴的种类，请参照「
4.3
点胶嘴种类和构成」。
・ 有关特殊吸嘴，请与本公司联络。
・ 是
NPM
系列专用。
Customer
工作台
试点胶单元
Customer
工作台
擦拭站
Customer
工作台
安全盖
:
前侧
安全盖
:
后侧
(
交换台车规格
)
安全盖
:
后侧
(
托盘供料器规格
)
Customer
精度验证用成套治具
・ 是校正用点胶嘴和精度验证用基板的成套治具。
・ 购买第 1 台时需要。
Customer
预备螺旋式吐出单元
・ 清扫螺旋式吐出单元时也可以继续生产。
・ 请必须选择安全盖。
(
安装交换台车或者托盘供料器时不需要。
)
・ 预备点胶头附属点胶头盒。
点胶头
安全盖
点胶头盒
擦拭站
试点胶单元
NPM-D 2010.1201
- 87 -
C-18

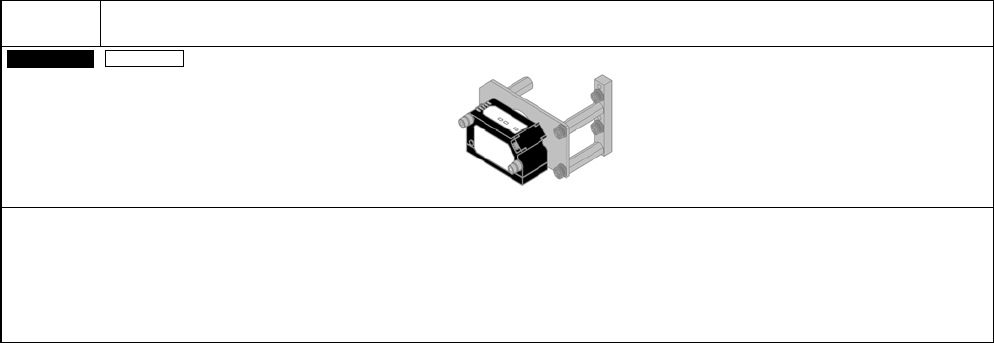

为了使用描绘点胶
(
非接触点胶
)
性能，进行局部范围的基板高度
(
弯曲
)
的补正。
On-site
工作台
高度传感器
(
描绘点胶用
)
・ 进行描绘点胶
(
非接触点胶
)
时需要此选购件。
・ 在描绘点胶位置附近的复数点测定基板高度
(
弯曲
)
，补正为最佳的点胶嘴高度。
测定时间
: 0.5 s (
在
30 mm × 30 mm
测定
4
个角部的最佳条件下
)
・ 可以补正打点点胶时的点胶嘴高度。
(
局部范围
)
・ 详细请参照「
4.7
识别单元构成」。
NPM-D 2010.1201
- 88 -
C-19
希望进行转印实装。
On-site
通用型转印装置

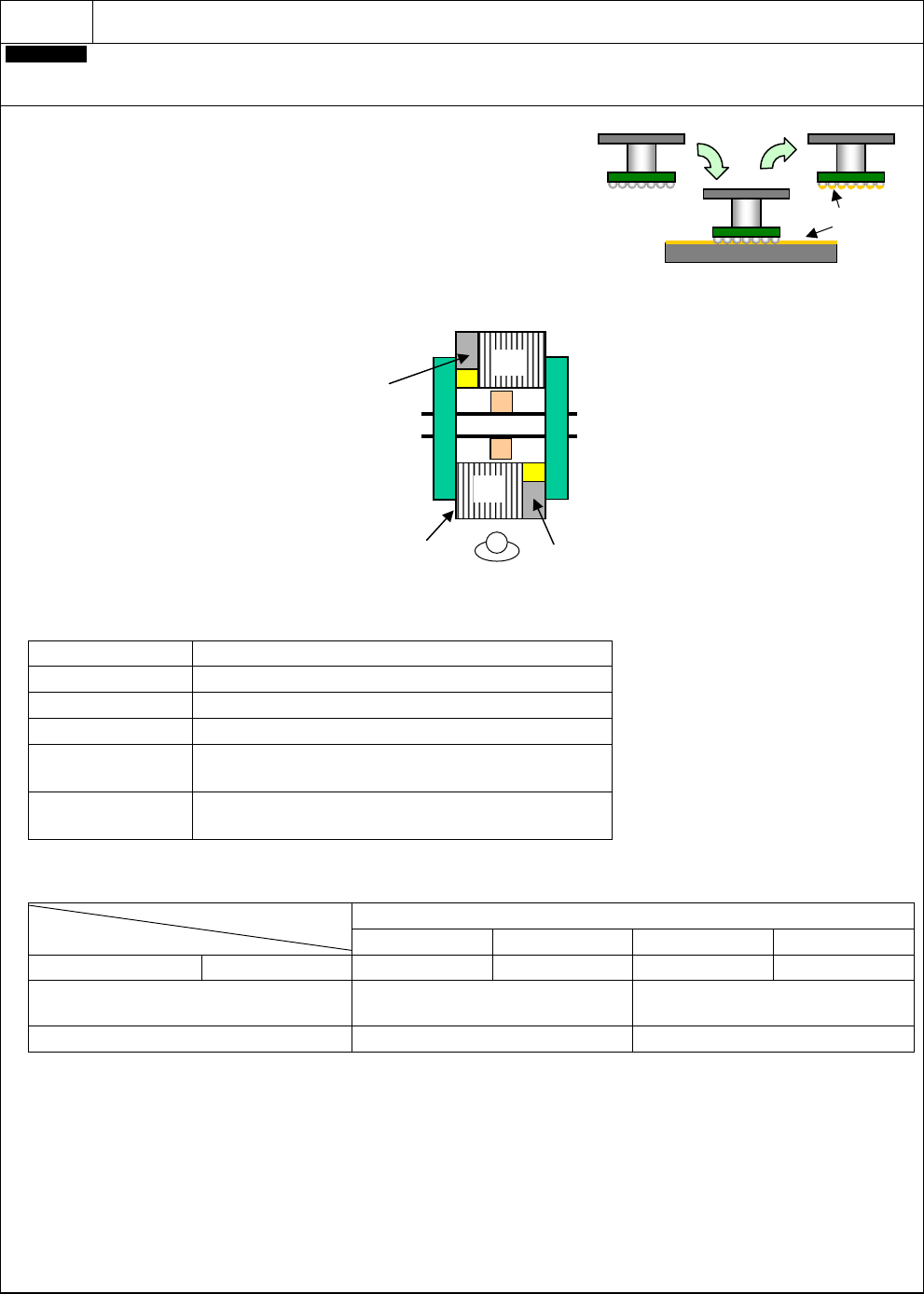

1.
概要
通用型转印装置与
POP
顶部封装芯片实装相同，在需要助焊剂
等转印工程为了形成转印材料膜的装置。
将贴装机吸着的元件压在此装置形成的膜上，转印结束。
2.
特征
以每个芯片数据为单位在数据上能够设定刮刀间隙。
所以，对应焊锡球的大小，能够减少转印膜厚度。
(
程控刮刀间隙
)
与智能编带料架同样的安装方法，可以安装在交换台车上。
在交换台车占有各台车号的
10~17
。
3.
规格
项 目 规 格
电源
DC 24 V (
由
NPM-D
供给
)
外形尺寸 165 mm (W) × 676 mm (D) × 283 mm (H)
重量
21
㎏
(
包括转印台
1
㎏
)
环境条件 温度
: 20 °C
～
30 °C
(
能够成膜的温度※
)
湿度
: 25 %RH
～
75 %RH
(
无结露现象
)
搬送・保管条件 温度
:
–
20 °C
～
60 °C
湿度
: 75 %RH
以下
(
无结露现象
)
※在转印材料规格的温度范围比此范围小时，以转印材料规格为准
4.
根据对象元件的供给形态转印可否的组合
对应贴装头
16
吸嘴贴装头
12
吸嘴贴装头
8
吸嘴贴装头
2
吸嘴贴装头
元件供给形态
编带 × × ○
○
元件尺寸 ―
5
mm × 5 mm
～
20 mm × 20 mm
对象元件 ―
BGA, CSP
5.
有关转印材料自动供给
通用型转印装置备有自动供给转印材料的功能。此功能是用参数指定供给频度。通过用参数指定从喷射器吐出时间，能够
调整一次的供给量。
作为转印材料的供给方法，推荐自动供给。
(
自动供给可以将转印材料的使用量控制到最小限。
)
为了使用此功能，在搭载通用型转印装置的交换台车需要设置气压供给单元
(
选购件
)
。
使用此功能时，材料是
MUSASHI-ENGINEERING
制φ
26 mm
喷射器
(PSY-30E, PSY-50E, PSY-70E
等
)
，另外在相当品
(
※
)
密封状态下安装通用型转印装置。在材料厂家购买材料时指定，或请客户准备喷射器进行补充。
相当品
(
※
):
与
MUSASHI-ENGINEERING
制接合器
AT50-E
组合进行使用的相当品。
转印装置
F
R
交换台车
转印装置
转印材料
