NPM-D 2010.1201 - 90 - D-1 在定期维护定作业时需要。 选购件名称 用 途 内 容 备 注 Customer 注油组件 对机器指定部加 注润滑脂 润滑脂枪 喷嘴 NPM 系列专用 能用于商业以下 CM 系列上也 CM602, CM402, CM401, CM400, DT401, DT400, CM232, CM212,CM101 Customer 维护治具 定期维护作业 贴装头用润滑脂 ( 包括注油器 ) NP…
NPM-D 2010.1201
- 89 -
6.
有关程控刮刀间隙
在通用型转印装置，通过转印材料的膜形成转印台和均一控制转
印材料的刮刀间隙，决定转印材料的膜厚度。
这个间隙称为刮刀间隙，通过数据设定能够变更每个芯片。设定
范围如下所示。
刮刀间隙设定范围
: 0.015 mm
～
0.35 mm
实际形成的膜厚度，随转印材料不同而异，
一般是刮刀间隙的
50 %
～
70 %
。
成膜确认材料
・
Panasonic
制
MSP-831(
助焊剂
)
・
Indium
制
TACFlux023(
助焊剂
)
・千住金属工业制
M705-TVA03.9-F(
转印用锡膏
)
※并不是推荐使用这些材料
通用型转印装置并不保证所有材料的成膜。即使是上述已成膜并经过确认的材料，由于材料的保存状态，交换频度等运用
条件的不同，也会有不可成膜的情况。
7.
有关转印材料
使用转印材料时，请按照转印材料厂家提供的规格和使用说明书进行。另外，请按照转印材料的化学物质等安全数据表
(MSDS)
的记载内容进行。
8.
有关搬送
通用型转印装置的重量是
21
㎏。在搬送时请遵守使用说明书记载的注意事项。
※是
NPM
系列专用。
Customer
膜厚计量规
(0 μm
～
250 μm
，
10 μm
大致
)
膜厚计量规
(0 μm
～
500 μm
，
20 μm
大致
)
・ 为了计测通用型转印装置形成的膜厚度的计量规。
・ 请选择测定需要范围的计量规。
・ 推荐生产厂家和型式
生产厂家 形式
日本
: SANKO ELECTRONIC
LABORATORY CO.,LTD.
日本国以外
:ERICHSEN
234R/
Ⅳ
: 0 μm - 250 μm (10 μm)
234R/
Ⅴ
: 0 μm - 500 μm (20 μm)
・与
CM602, CM101, NPM
有互换性。

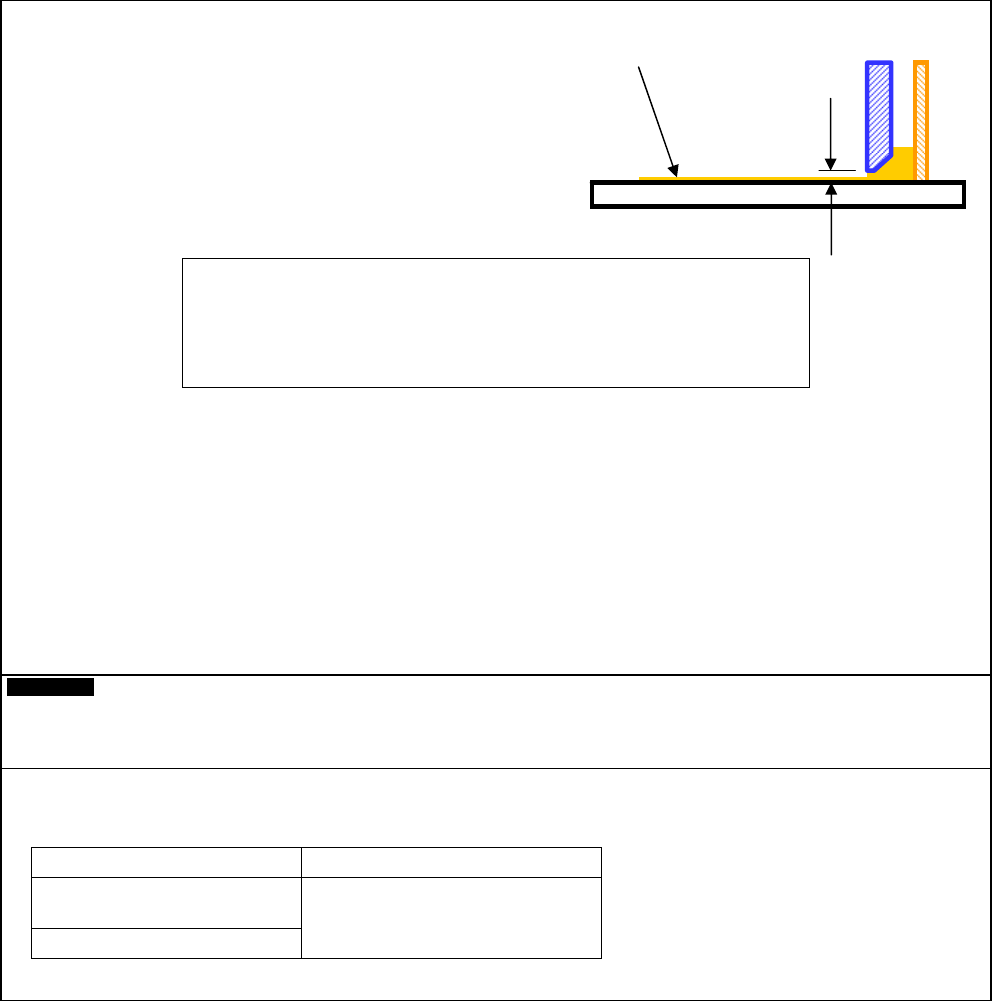

刮刀间隙
转印台
刮刀
转印材料的膜
NPM-D 2010.1201
- 90 -
D-1
在定期维护定作业时需要。
选购件名称
用 途
内 容
备 注
Customer
注油组件
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
NPM
系列专用
能用于商业以下
CM
系列上也
CM602, CM402, CM401, CM400,
DT401, DT400, CM232,
CM212,CM101
Customer
维护治具
定期维护作业
贴装头用润滑脂
(
包括注油器
)
NPM
系列专用
・ 用于机器维护作业时等，定期加注润滑脂以及清扫作业。
・ 购买第一台标准机时需要。
D-2
在调整机器时需要。
・ 是贴装头用的各种调整用成套治具。
推荐治具
选购件名称
用 途
内 容
推荐
贴装头交换后
进行校正时
进行所有
校正作业
Customer
芯片元件实装的实装位置校
正和精度验证用
实装位置校正
(
玻璃基板、治具芯片元件
)
①精度验证用
成套治具
QFP
实装的实装位置校正和
精度验证用
治具元件、治具元件供给台、治具元件供
给托板、各贴装头用吸嘴
①
Customer
贴装头交换时的校准用
･
治具站 治具元件
②标准校准成套
治具
吸着位置校准用
吸着位置高度校正治具
① + ②
Customer
贴装高度校准用
贴装高度治具
支撑销高度校准用
支撑销高度治具
面补正校准用
面补正治具
※
1
线性照相机关系校准用
线性照相机治具
③主体调整用成套
治具
搭载负荷校准用
搭载负荷测定治具
－
－
① + ② + ③
·推荐使用各种成套治具用携带盒进行保管。
※1 面补正治具是 NPM-D 专用。其他的调整治具与 NPM 可以通用。
进行调整作业时，另外需要以下吸嘴。
(
所需的最少数量
)
治具芯片
(1005)
调整用
(
必须
)
0402R
调整用
(
推荐
)
※
3
16
吸嘴贴装头
16
个
/
贴装头
16
个
/
贴装头
12
吸嘴贴装头
230CS (
或者
230CSN)
吸嘴
12
个
/
贴装头
203ZS (
或者
203ZSN)
吸嘴
12
个
/
贴装头
8
吸嘴贴装头
230C (
或者
230CN)
吸嘴
8
个
/
贴装头
203Z (
或者
203ZN)
吸嘴
8
个
/
贴装头
2
吸嘴贴装头
1001 (
或者
1001N)
吸嘴
※
2
2
个
/
贴装头
－
2
个
/
贴装头
※
2
①精度验证用成套治具中附属
1001
吸嘴
(2
个
)
。
※3 0402 芯片贴装，需要专用的编带料架。
NPM-D 2010.1201
- 91 -
D-3
准备预备的面补正治具。
Customer
面补正治具
(
追加用
)
・ 附属主体调整用成套治具
1
套
(2
个
)
。
・
2
个
/
套。
(
有盒子
)
・ 是
NPM-D
专用。
D-4
各成套治具管理时需要。
・是各种成套治具用的携带盒。
Customer
精度验证用成套治具盒
Customer
标准校正成套治具盒
Customer
主体调整用成套治具盒
※
1
・ 是
NPM
系列专用。
※
1
面补正治具附属专用盒。
D-5
单元的交换和脱卸时需要。
选购件名称
用 途
内 容
数量
Customer
单元交换工具
贴装头、线性照相机、
3D
传感器的
交换和脱卸
转矩扳钳
长钻头
1
套
・ 是
NPM
系列专用。
