1 Einleitung
18 Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025
2 Kurzbeschreibung
Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025 19
2 Kurzbeschreibung
2.1 Übersicht WPC5/WPC6

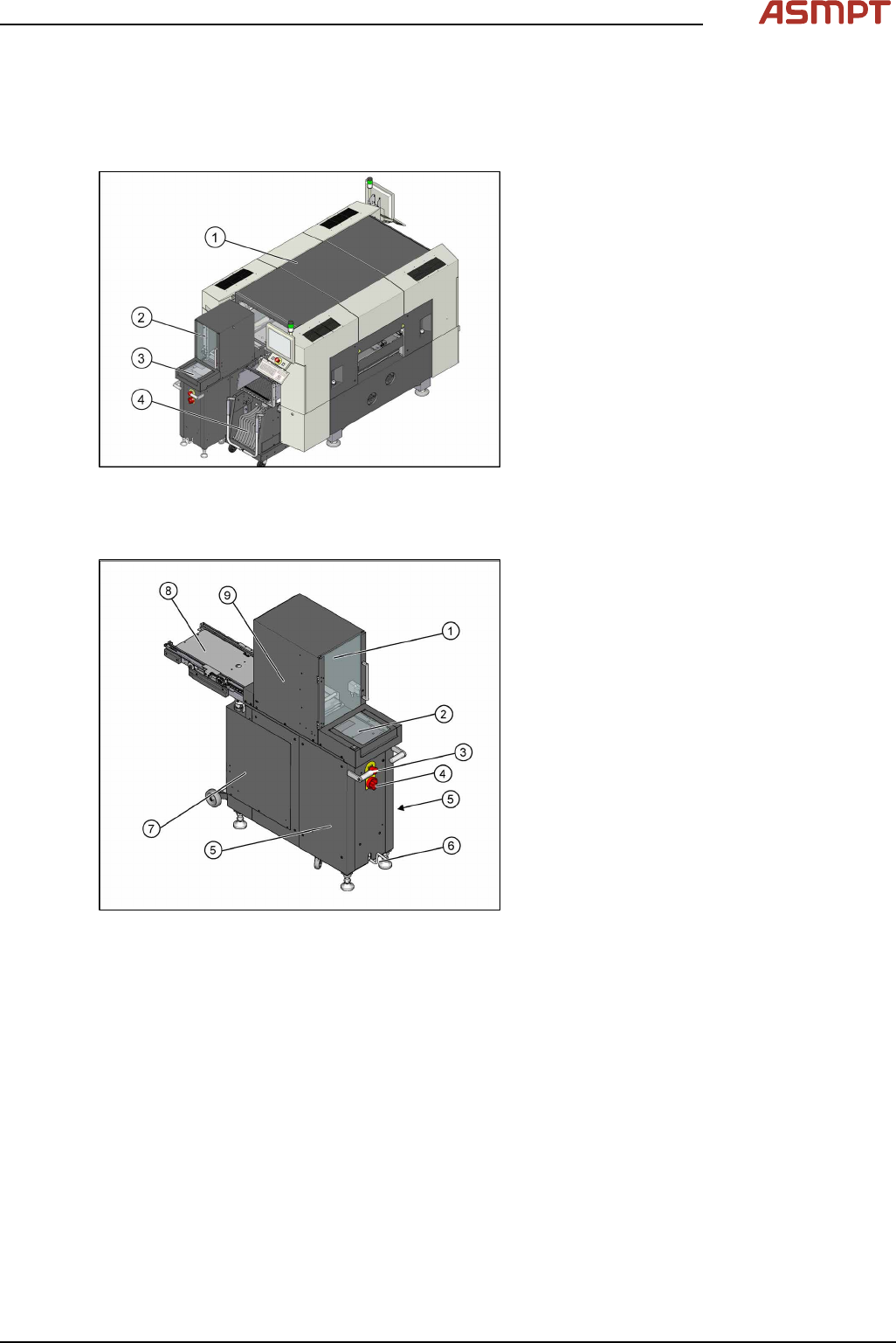

Abb.6: Übersicht WPC
1. SIPLACE SX1/SX2
2. WPC6
3. Non-Stop Modul (nur WPC6)
4. Wechseltisch mit 30 Spuren
2.1.1 Baugruppenübersicht
Abb.7: Baugruppenübersicht
1. Schutztüre
2. Non-Stop Modul (nur bei WPC6)
3. NOT-HALT-Taster
4. Hauptschalter
5. Schutzabdeckungen über der Stromver-
sorgung
6. Kurbel zum Anheben oder Absenken des
Fahrgestells
7. Schutzabdeckungen über der Hubme-
chanik (Turm)
8. Zuführachse mit Flächenmagazinträger
9. Abdeckung über dem Antrieb der Zuführ-
achse
2 Kurzbeschreibung
20 Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025
2.2 WPC5/6-Einzug Übersicht

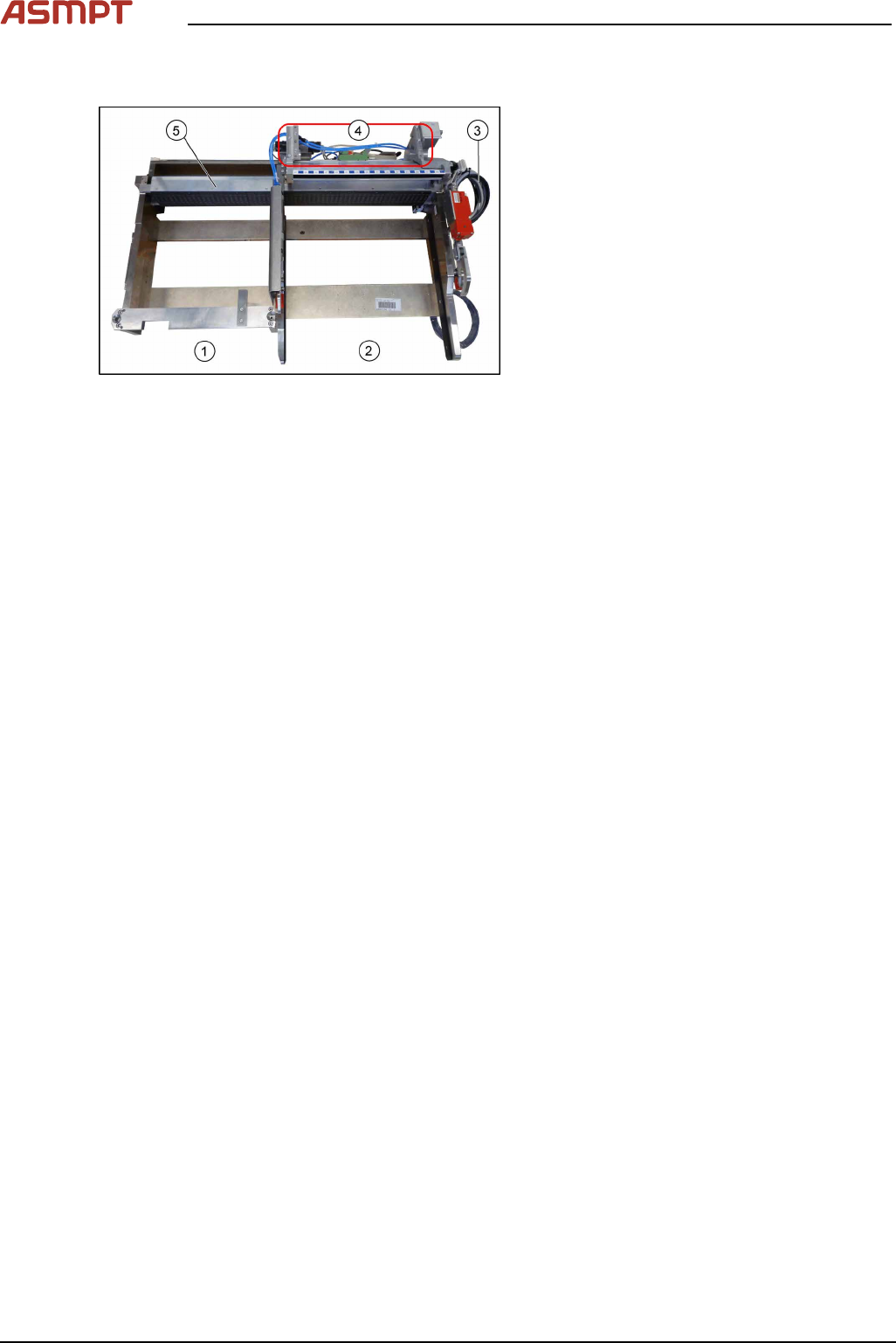

Abb.8: WPC5/6 Einzug Übersicht
1. Einschub-Bereich für den WPC5/6
2. Einschub-Bereich für den BE‑Tisch mit
30Stellplätzen
3. Anschlüsse für BE-Tisch-Einzug
4. Einbauplatz für den Pipettenwechlser
5. Feeder-Control-Unit
2.3 Lieferumfang
Folgende Teile werden für den Umbau benötigt (ggf. einzeln bestellen):
●
Flächenmagazinwechsler WPC5 [00119827-xx]
oder
Flächenmagazinwechsler WPC6 [00119828-xx]
●
BE-Einzug für WPC5 [03067206-xx]
●
Abfallrutsche COT 30 [03073312-xx]
●
Wechseltisch SIPLACE SX, 30 Stellplätze [00519722-xx]
●
Ggf. 2x Aufrüstsatz COT-I 30 CAN-Switch 2. WPC [03085518-xx]
Diese beiden Aufrüstsätze werden benötigt, wenn zwei WPC an einer Maschine installiert wer-
den.
Für einen WPC an einer Maschine wird kein Aufrüstsatz benötigt.
●
Montageanleitung "WPC5 an SX1/SX2" [00196630-xx] (diese Anleitung)
2.4 Benötigte Werkzeuge und Hilfsmittel
●
Standardwerkzeug
●
Empfohlen:
– Montagehilfe komplett für COT-Insert P001 [03072616-xx]
– Geeignete Hebevorrichtung (Handkran etc.)
