4 Aufgaben für das Bedienpersonal
Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025 29
4.3 Abdocken des WPC5/WPC6
Vorbereitende Arbeiten
► Führen Sie unter Einzelfunktionen => Gesamte Maschine den Gesamt-Referenzlauf durch.
► Führen Sie einen WPC-Referenzlauf aus. Wählen Sie dazu Einzelfunktionen => Subsysteme
=> WPC und betätigen Sie die Schaltfläche Referenzlauf.
► Bringen Sie mit Hilfe der Software die Hubachse des WPC5/WPC6 in die Transportstellung.
Wählen Sie dazu die Schaltfläche In Transportposition fahren. Der WPC5/WPC6 wird in eine
definierte Transportstellung gefahren, so dass er gefahrlos transportiert werden kann.
► Trennen Sie die Stromversorgung und die Datenverbindung vom WPC5/WPC6 ab.
Entfernen des WPC5/WPC6
► Öffnen Sie die Maschinenabdeckungen vom entsprechenden BE-Tisch.
► Fahren Sie den Wechseltisch aus der Maschine heraus.
► Befestigen Sie die Sechskantwelle (Kurbel) am Hubmechanismus des WPC und drehen Sie im
Uhrzeigersinn so lange bis genug Freiraum vorhanden ist, um die WPC5/WPC6 Einheit von der
Maschine wegzuziehen.
HINWEIS!
Drehen Sie nicht weiter als nötig ist, um den WPC5/WPC6 wegzuziehen! Der Zuführmechanis-
mus darf sich nicht verfangen!
.
► Entfernen Sie nun den WPC5/WPC6.
Transport des WPC5
► Mit der Hubachse in der untersten Position (Transportposition) kann der WPC5/WPC6 auf ebe-
nen Böden verschoben werden.
VORSICHT
Transport auf einem Hubwagen – Fahrgestell immer ganz nach oben drehen!
► Drehen Sie immer das Fahrgestell ganz nach oben! Sonst lastet das WPC Gewicht auf der Hub-
spindel des Fahrgestells und die Spindel verbiegt sich!
4 Aufgaben für das Bedienpersonal
30 Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025
5 Anhang
Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025 31
5 Anhang
5.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer Maschine
finden Sie ggf. weitere Informationen.
5.1.1 Niederhalter

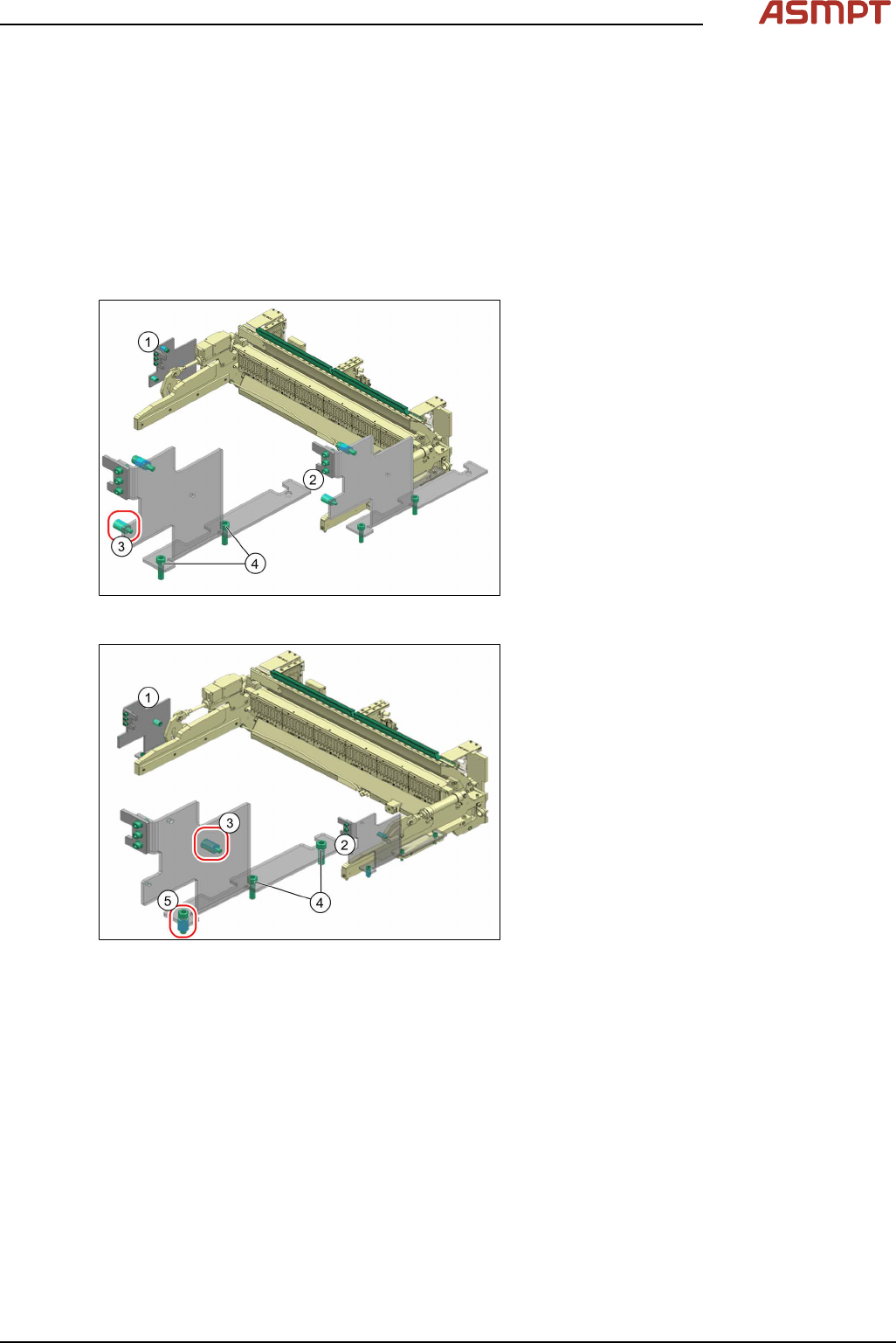

Übersicht Niederhalter (neues Design) – für COTi60 [03294435‑xx]
Abb.22: Niederhalter – Position außen
Position außen:
1. Niederhalter links [03296161‑xx]
2. Niederhalter rechts [03296153‑xx]
3. ISO4762 M6x22 [03043127‑xx]
Niederhalter-Pin [03094146‑xx]
4. ISO4762 M8x30 [03042587‑xx]
Abb.23: Niederhalter – Position innen
Position innen:
1. Niederhalter links [03296161‑xx]
2. Niederhalter rechts [03296153‑xx]
3. ISO4762 M6x22 [03043127‑xx]
Niederhalter-Pin [03094146‑xx]
4. ISO4762 M8x30 [03042587‑xx]
5. Distanzstück [03307707‑xx]
ISO4762 M8x30 [03042587‑xx]
