5 Anhang
Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025 31
5 Anhang
5.1 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung. In der Serviceanleitung Ihrer Maschine
finden Sie ggf. weitere Informationen.
5.1.1 Niederhalter
Übersicht Niederhalter (neues Design) – für COTi60 [03294435‑xx]
Abb.22: Niederhalter – Position außen
Position außen:
1. Niederhalter links [03296161‑xx]
2. Niederhalter rechts [03296153‑xx]
3. ISO4762 M6x22 [03043127‑xx]
Niederhalter-Pin [03094146‑xx]
4. ISO4762 M8x30 [03042587‑xx]
Abb.23: Niederhalter – Position innen
Position innen:
1. Niederhalter links [03296161‑xx]
2. Niederhalter rechts [03296153‑xx]
3. ISO4762 M6x22 [03043127‑xx]
Niederhalter-Pin [03094146‑xx]
4. ISO4762 M8x30 [03042587‑xx]
5. Distanzstück [03307707‑xx]
ISO4762 M8x30 [03042587‑xx]
5 Anhang
32 Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025

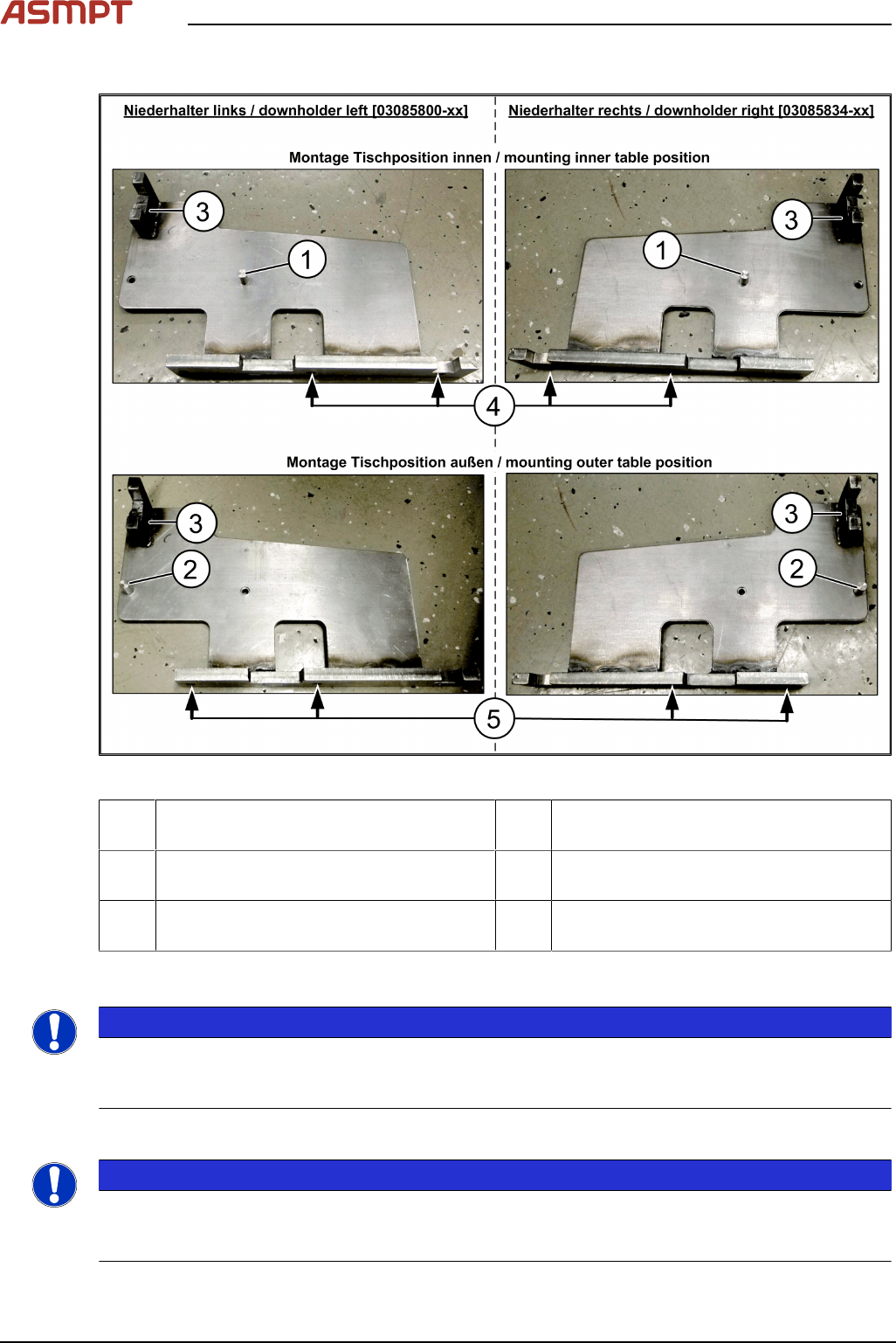

Übersicht Niederhalter (bisheriges Design) – für COTi60 [03059353‑xx]
Abb.24: Niederhalter
1 Stift DIN6325-10-M6x30-St
[00358814‑xx] an Position innen
2 Stift DIN6325-10-M6x30-St
[00358814‑xx] an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589‑xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589‑xx]
5.1.1.1 Niederhalter montieren
HINWEIS
Beispielhafte Darstellung
Die Montage der Niederhalter wird nachfolgend am Beispiel des Niederhalters (bisheriges Design)
gezeigt. Die Montage des Niederhalters (neues Design) erfolgt analog.
Vorbereiten der Niederhalter
HINWEIS
Nur bei geänderter Tischposition
Ein Umbau des Niederhalter-Pins ist nur dann notwendig, wenn die Tischposition innen/außen geän-
dert wurde.
5 Anhang
Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025 33

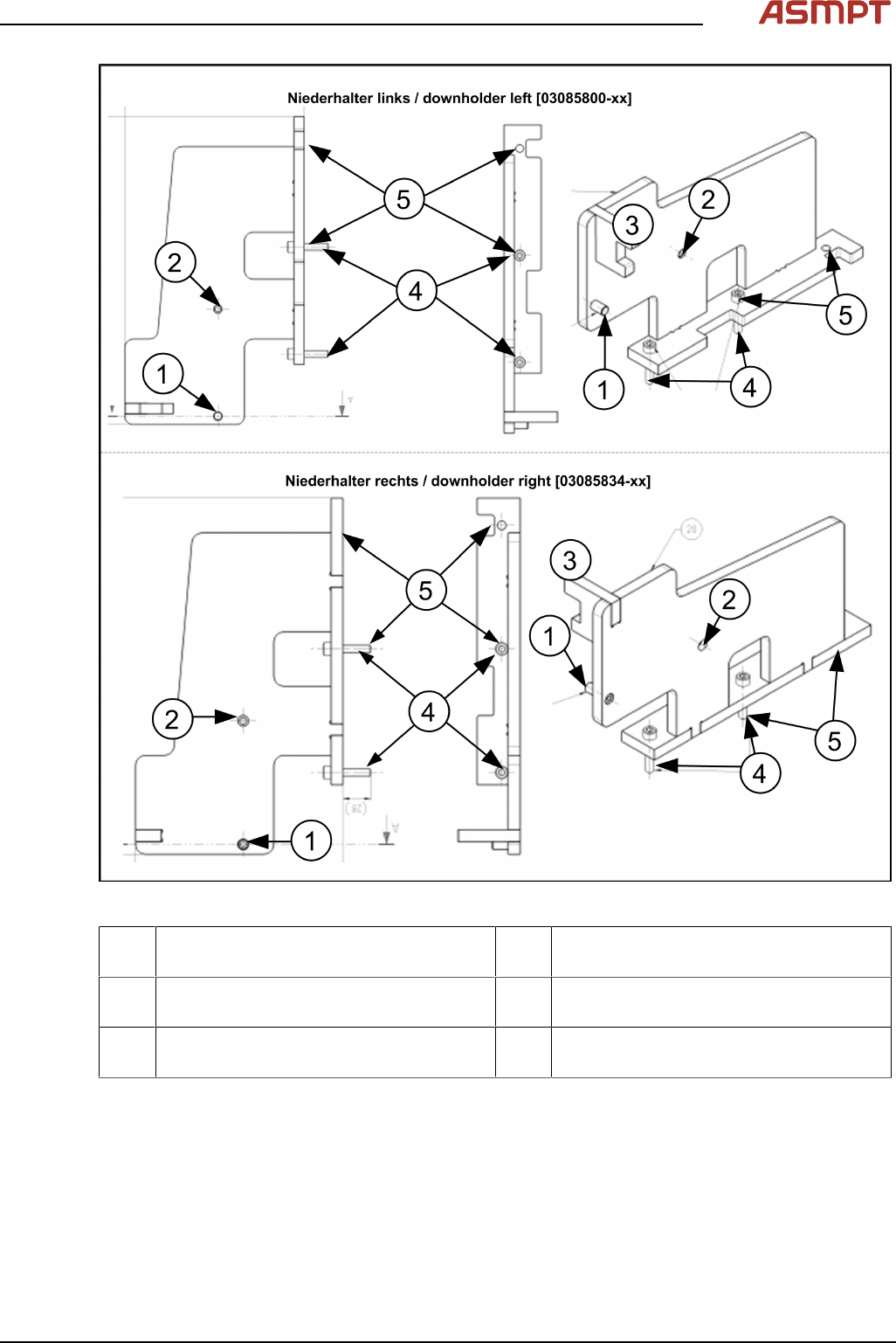

Abb.25: Einfahrhilfe
1 Stift DIN6325-10-M6x30-St
[00358814‑xx] an Position innen
2 Stift DIN6325-10-M6x30-St
[00358814‑xx] an Position außen
3 Einfahrhilfe 4 Schraube ISO4762-M8x40-A2-70
[03042589‑xx]
5 Schraube ISO4762-M8x40-A2-70
[03042589‑xx]
Je nach Tischposition des Wechseltisches (innen/außen) muss der Niederhalter-Pin [03085247‑xx] in
Position(1) oder(2) montiert werden. Dieser ist mit einer Schraube ISO4762-M6x12-A2-70
[03042572‑xx] gesichert.
Die Einfahrhilfe (3) am Niederhalter befindet sich nach der Montage immer an der gleichen Position
wie die zuvor demontierten Einfahrhilfen nahe der Schutzverkleidung. Der Niederhalter-Pin und damit
auch die Montageposition des Niederhalters ist abhängig von der Tischposition innen/außen.
Die Position der Befestigungsschrauben(4) und(5) ist abhängig von der Position des Wechsel-
tischeinzugs.
