5 Anhang
40 Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025
5.1.4 Gurtabfallrutsche tauschen
Teile
Abb.32: Gurtabfallrutsche
Wählen Sie die passende Gurtabfallrutsche:
Gurtabfallrutsche Passend für
1 Abfallrutsche V2 COT60 (neues Design)
[03295574‑xx]
COTi60 (neues Design) [03294435‑xx]
2 Abfallrutsche SX1/2 COT60 (bisheriges
Design) [03064026‑xx]
COTi60 (bisheriges Design) [03059353‑xx]
3 Abfallrutsche SX1/2 COT30 [03073312‑xx] COTi30 für Stellplätze mit WPC [03067206‑xx]
Hilfsmittel und Werkzeug
Es wird kein weiteres Werkzeug benötigt.
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese von der Stromversorgung und sichern Sie die
Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}12]
► Hängen Sie die Gurtabfallrutsche aus.
Einbau
► Hängen Sie die Gurtabfallrutsche ein.
Abb.33: Kunststoffstreifen
VORSICHT!
Achten Sie darauf, dass sich der Kunst-
stoffstreifen(1) hinter dem Blech(2)
befindet.
Der schwarz-gelb-schraffierte Aufkleber
muss komplett sichtbar sein.
.
5 Anhang
Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025 41

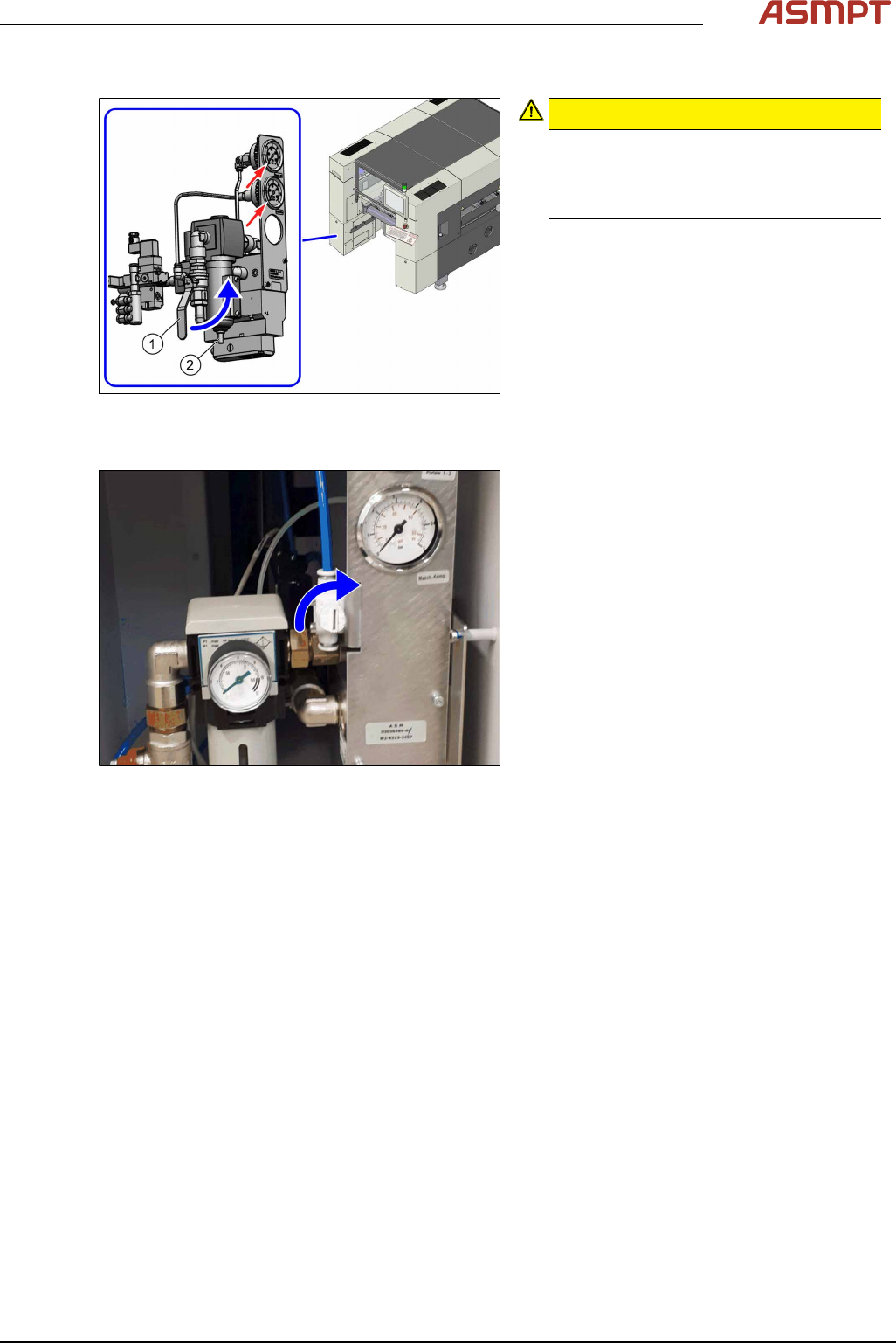

5.1.5 Druckluftzufuhr sperren
Abb.34: Druckluftzufuhr sperren
VORSICHT!
Druckluftversorgung abschalten
Bei allen Arbeiten an der Pneumatik muss
die Druckluftversorgung abgeschaltet
werden.
.
► Drehen Sie den Hebel(1) für die Druckluft-
zufuhr nach oben, bis er in der Waagrech-
ten steht.
► Drehen Sie die Schraube(2) am Ein-
gangsfilter auf um das System zu entlüf-
ten. Halten Sie dabei ein Tuch darunter
um ggf. austretende Flüssigkeit aufzufan-
gen.
► Alle Manometer müssen auf Null stehen.
Führen Sie Arbeiten an Schneidgeräten aus, dann müssen diese wie folgt entlüftet werden:
Abb.35: Schneidgerät entlüften
► Öffnen Sie das Entlüftungsventil für die
Schneidgeräte.
Sehen Sie dazu auch...
2 1.1.6 "Sicherheitshinweise zu Arbeiten am Schneidgerät" [}11]
2 1.1.5 "Sicherheitshinweise zur Druckluftversorgung" [}11]
5 Anhang
42 Montageanleitung / Assembly Instructions WPC an/on SIPLACE SX1/SX2 - 03/2025
