Test Research Inc. 94 TR 7700 User Guide -- Ha rdw are 7) 測試 HOME 的動作 A. 首先選擇一軸進行測試，以下圖為例，選擇 X 軸進行測試。 圖 151 ： EzLink - 選擇一軸進行 測試
Test Research Inc.
TR7700 SII User Guide--Hardware 93
D. 若磁極檢查失敗，則[ALM]燈號會亮起，且[SVON]的訊號仍然關閉。如果磁
極檢查成功，按下[RALM]按鈕，則[ALM]燈號會關閉，且[SVON]燈號會亮
起，表示 Y 軸已經就緒可以動作。
圖
150
：
Y
軸磁極檢查結果燈號
Test Research Inc.
94 TR7700 User Guide--Hardware
7) 測試 HOME 的動作

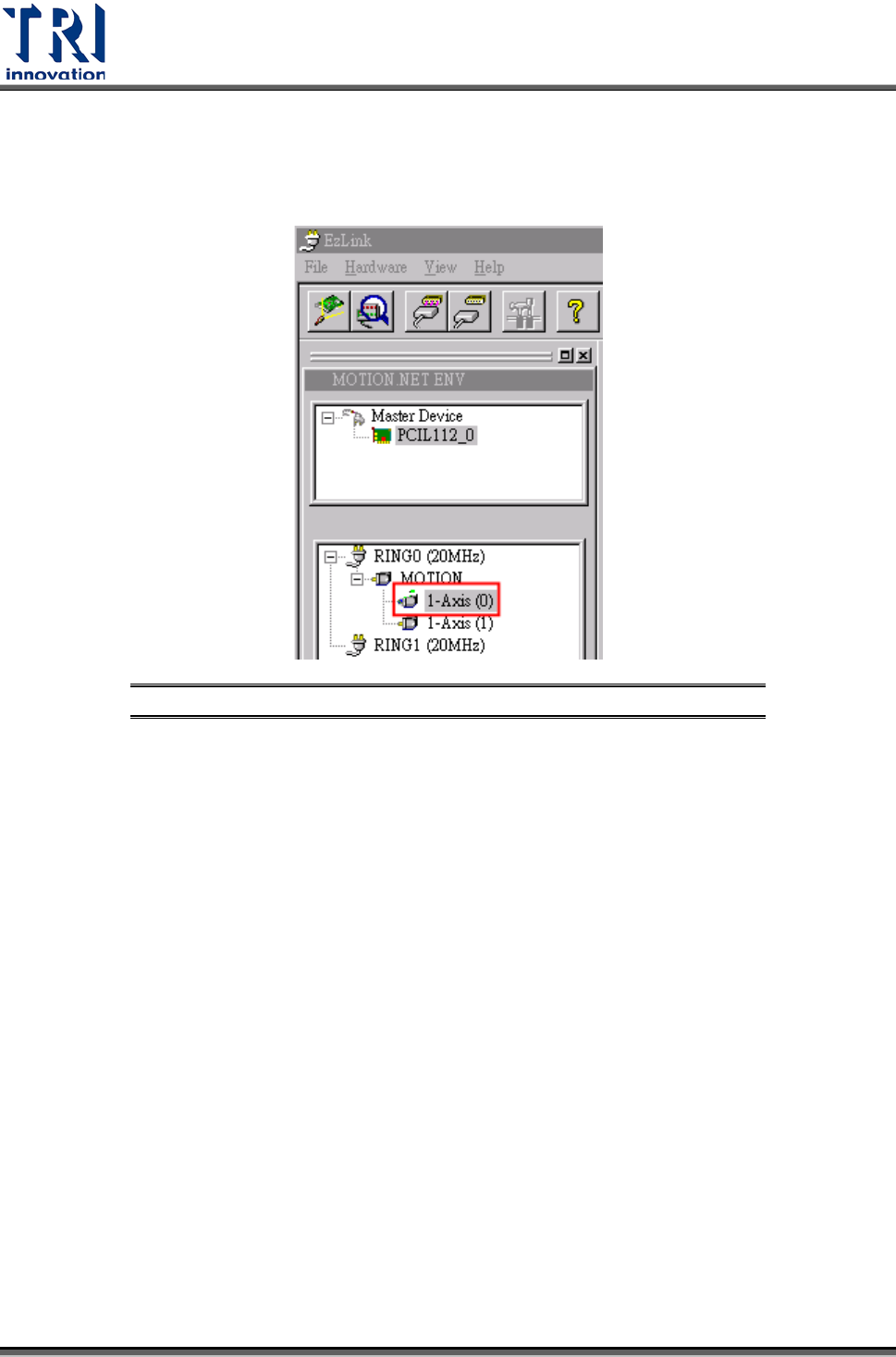

A. 首先選擇一軸進行測試，以下圖為例，選擇 X 軸進行測試。
圖
151
：
EzLink-
選擇一軸進行測試
Test Research Inc.
TR7700 SII User Guide--Hardware 95

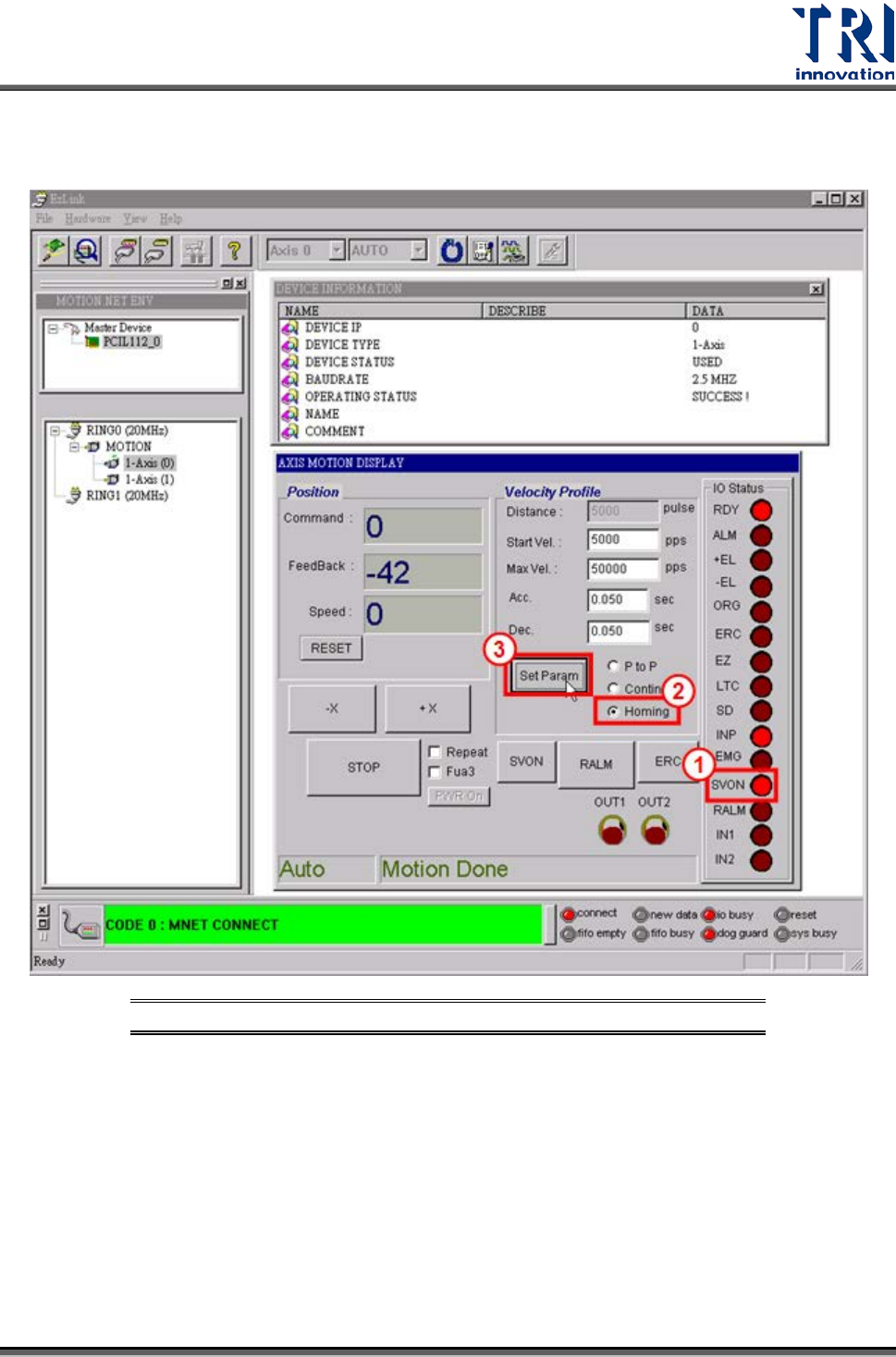

B. 確定[SVON]燈亮起後，選擇[Homing]，接著按下[Set Param]寫入設定的參
數。
圖
152
：
EzLink-
回到原點動作測試步驟
