Test Research Inc. 96 TR 7700 User Guide -- Ha rdw are C. 按下 [+X] 此時滑台應往 其中一端極限動作，直到碰到 [+EL] 極限 Sensor 為止。 [Command] 及 [Feedback] 數值會開始變動，且這兩個數值應非常接近。查看 XY Table 是否如上述正常動作。 圖 153 ： EzLink - 回到原點測試 8) 使用以上步驟測試 Y 軸動作。 8.7 …
Test Research Inc.
TR7700 SII User Guide--Hardware 95
B. 確定[SVON]燈亮起後，選擇[Homing]，接著按下[Set Param]寫入設定的參
數。
圖
152
：
EzLink-
回到原點動作測試步驟
Test Research Inc.
96 TR7700 User Guide--Hardware
C. 按下[+X]此時滑台應往其中一端極限動作，直到碰到[+EL]極限 Sensor 為止。
[Command]及[Feedback]數值會開始變動，且這兩個數值應非常接近。查看
XY Table 是否如上述正常動作。

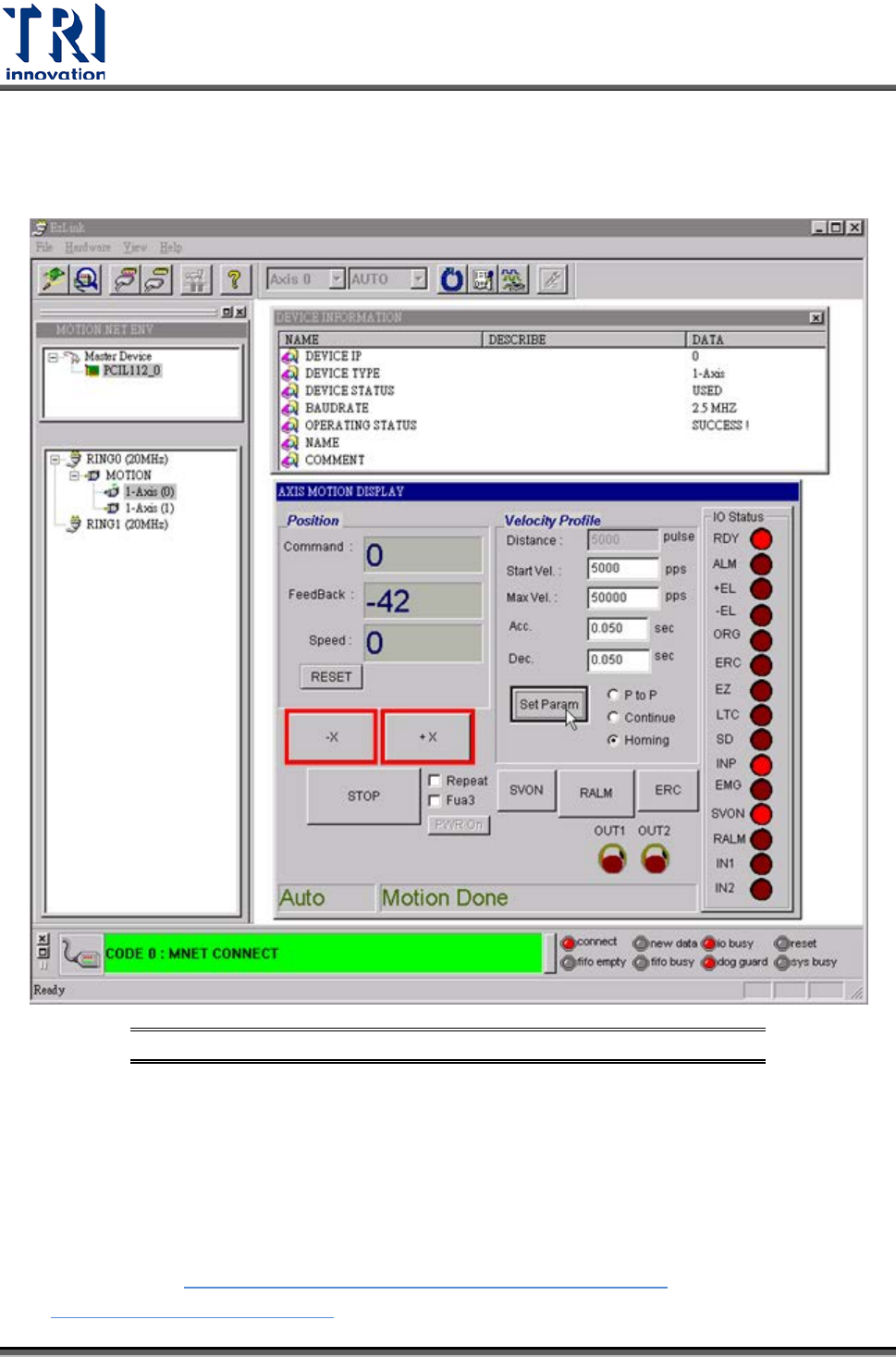

圖
153
：
EzLink-
回到原點測試
8) 使用以上步驟測試 Y 軸動作。
8.7 PLC
錯誤
若 PLC 上[ERROR]燈號亮起，請重新開關再測試，若還是異常，請洽詢相關人員。PLC
燈號說明請參考圖 63：I/O(PF2-XY64D2T&PF2-Y16P) 單元對照表。PLC 錯誤代碼請參
照附錄 9.2 PLC 錯誤代碼對照表。
Test Research Inc.
TR7700 SII User Guide--Hardware 97
9
附錄
9.1 X-Y Table
動態驅動器錯誤代碼對照表
9.1.1

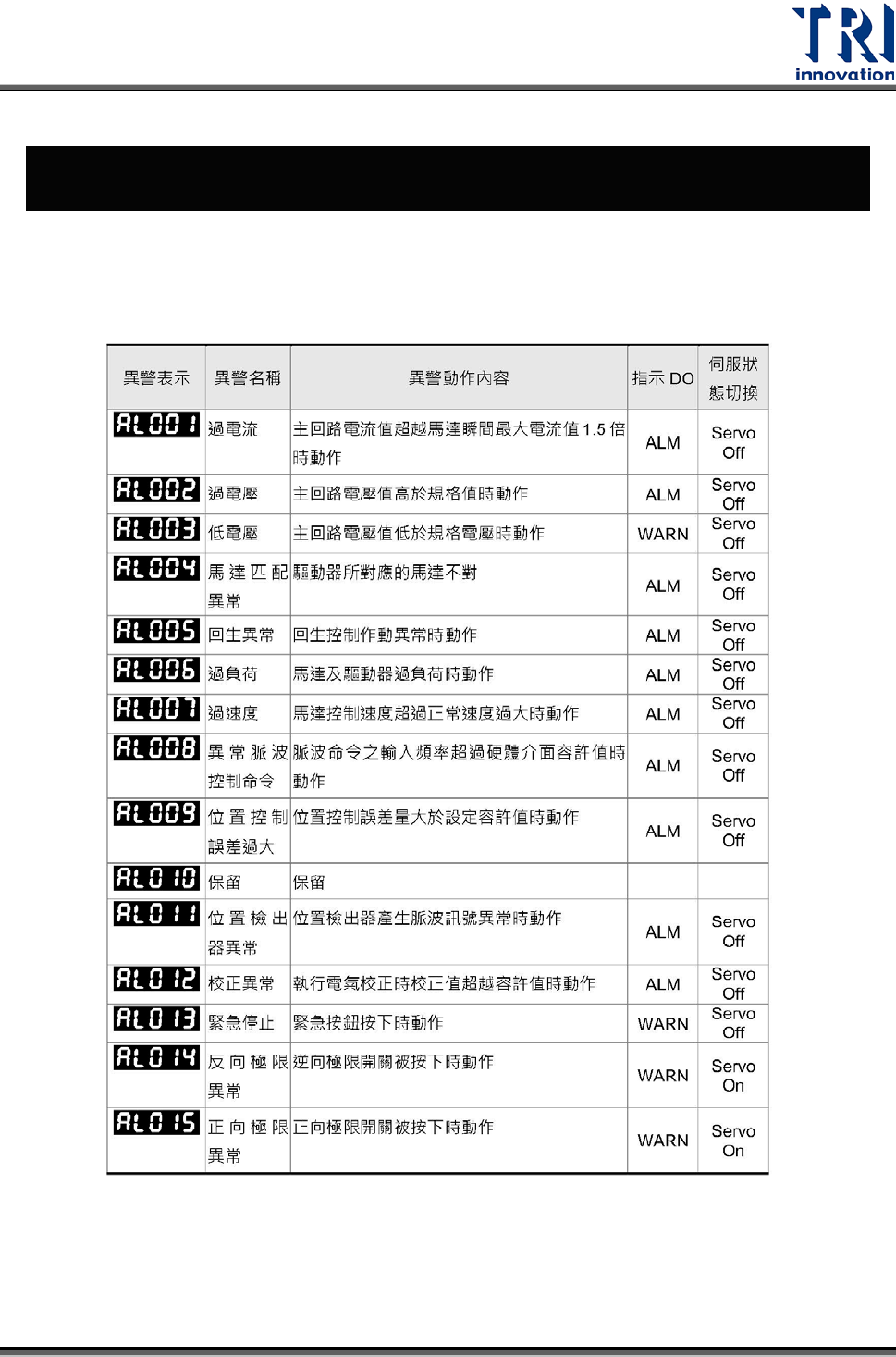

驅動器異警一覽表
