TR7700 SII User Guide--Hardware 1
1
機器簡介

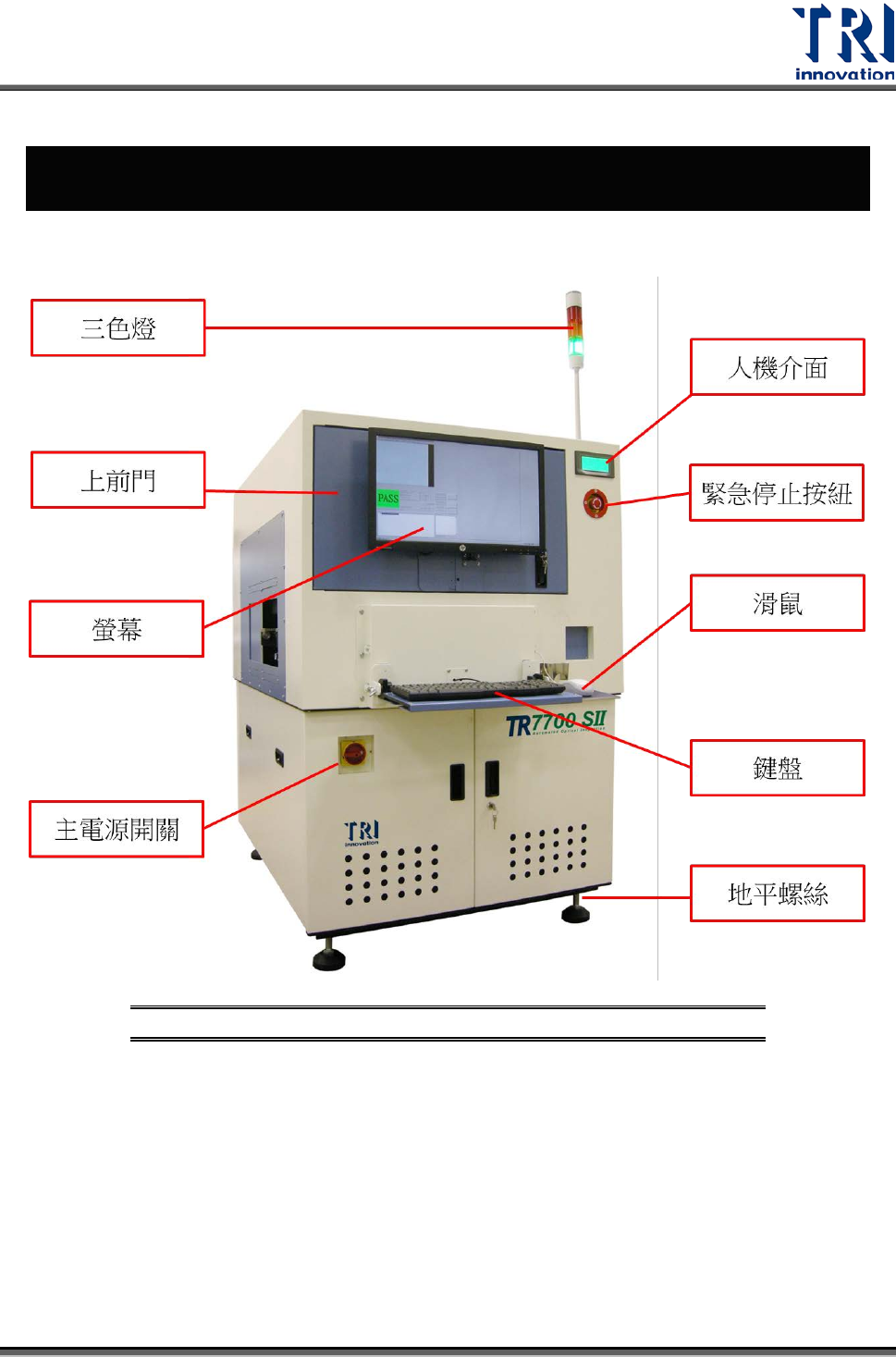

TR7700 SII 主機外觀及重要配件：
圖
1
：
TR7700SII
主機及配件前視圖
Test Research Inc.
2 TR7700 User Guide--Hardware
TR7700 SII 操作及儲存環境如下：
操作
儲存
環境溫度
0~40°C (32~104°F)
-40~66°C (-40~151°F)
最大溫度梯度
10°C/hour (18°F/hour)
10°C/hour (18°F/hour)
相對溼度
20~80% (
無空氣壓縮
)
最高可至
95% (
無空氣壓縮
)
最大濕度梯度
10%/hour
10%/hour
最大濕球溫度
25°C (77°F)
46°C (115°F)
最大露點溫度
2°C (36°F)
2°C (36°F)
圖
2
：
TR7700 SII
操作環境
