Test Research Inc.
4 TR7700 User Guide--Hardware
3
人機介面操作方式
3.1
起始畫面
開機後約等待 5 秒，畫面會跳至起始頁如(
圖
3)所示。此時會出現[模式設定]、[方向設
定] 、[其他設定] 、[系統參數] 、[密碼設定]與[復歸]六種選項。

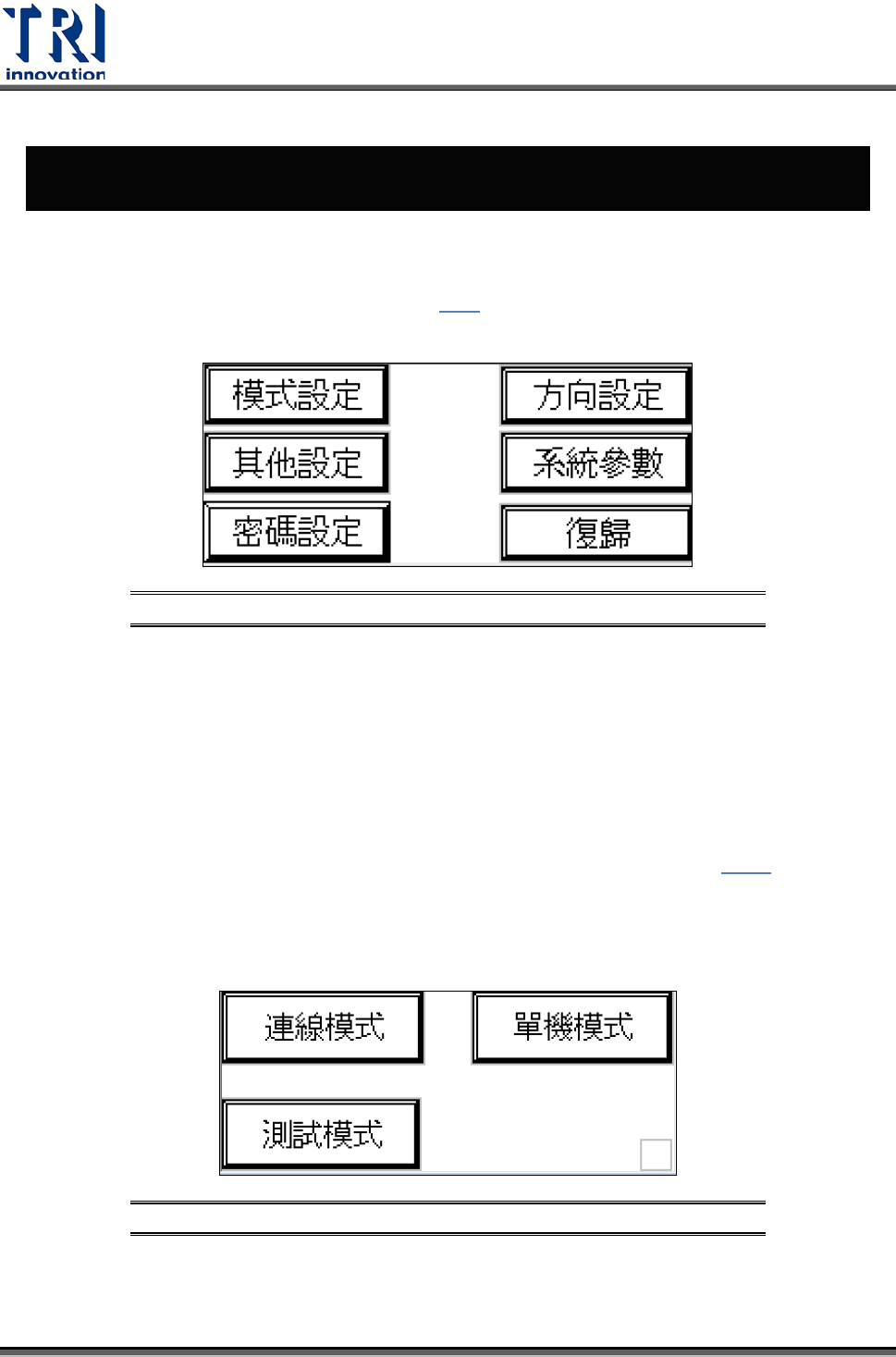

圖
3
：起始畫面
3.1.1
模式設定
可選擇[連線模式]、[單機模式]或[測試模式]三種。(關機後會自動記憶，並於下次開機
時自動設定)。
連線模式：與外部設備做連線測試。
連線模式(在待機畫面隱藏[通過]鍵)：按右下角隠藏鍵 2 秒，放開後再按[連線模
式]，則[連線模式]按鈕會反黑，在待機畫面時會將通過按鈕隱藏，如
圖
45。
單機模式：不與外部設備做連線測試，需人工放板及取板。
測試模式：單板測試，不與外部設備做連線測試，可選擇來回測試次數。
圖
4
：模式設定畫面
Test Research Inc.
TR7700 SII User Guide--Hardware 5
3.1.2
方向設定
在模式設定中選擇不同的模式會有不同的方向設定，設定如下(關機後會自動記憶，並
於下次開機時自動設定)。
連線模式的方向設定：若選擇連線模式，畫面會出現如(
圖
5)，有[左進右出]、[左進
左出]、[右進左出]與[右進右出]四種選項。
單機模式的方向設定：若選擇單機模式，畫面會出現如(
圖
5) ，有[左進右出]、[左
進左出]、[右進左出]與[右進右出]四種選項。
測試模式的方向設定： 若選擇測試模式，畫面會出現如(
圖
6)，則有[左進左出]與
[右進右出]兩種選項。
注意事項：在出廠時預設為左進模式，若方向改為右進模式時，需將
Sensor 2(
減速感應器
)
與
Sensor 3(
定位感應器
)
固定位置連同金屬接頭對
調。

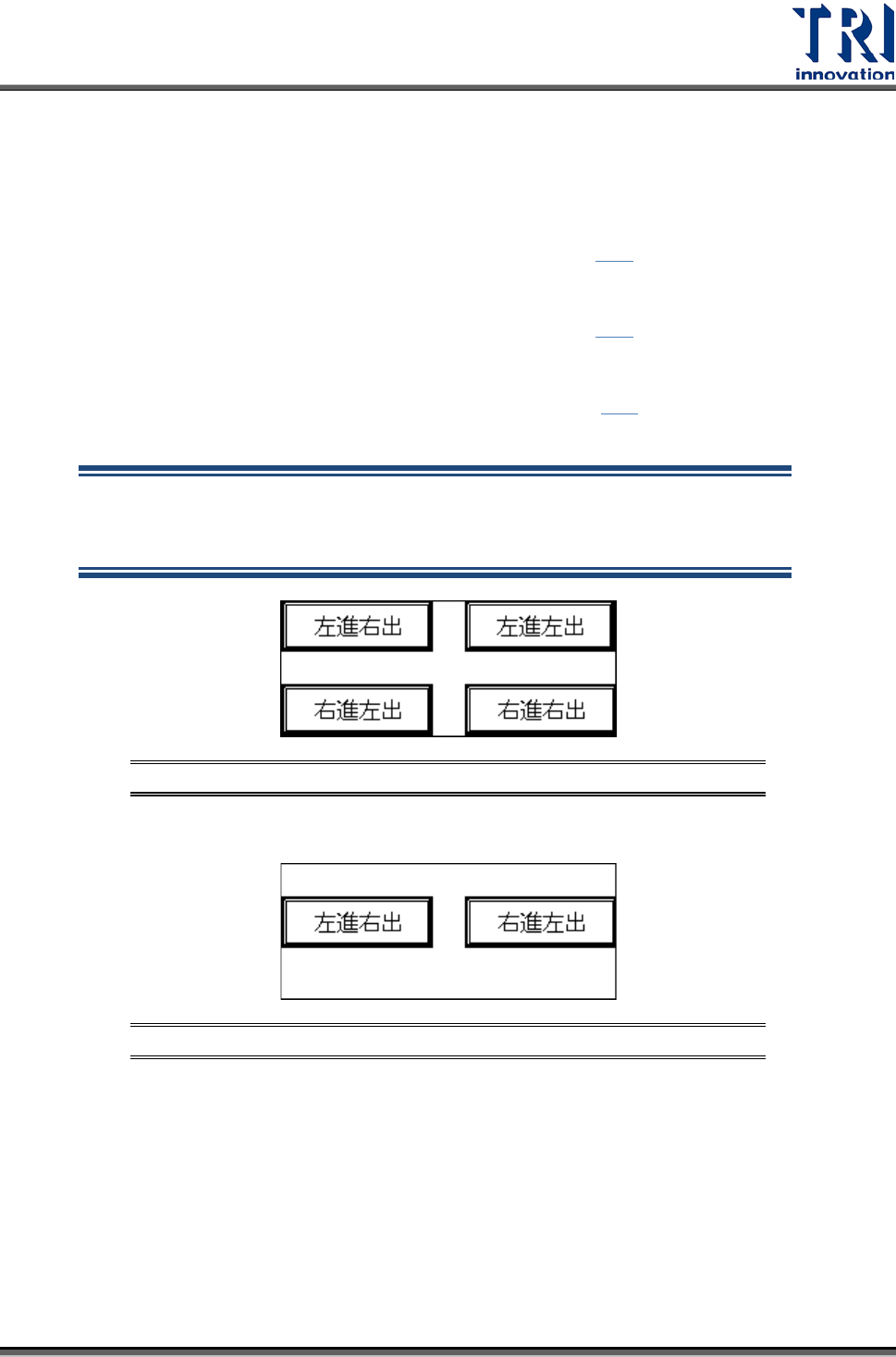

圖
5
：連線與單機模式的方向設定畫面
圖
6
：測試模式方向設定畫面
3.1.3
其他設定
可選擇[板寬]、[燈號]、[延伸 SMEMA] 、 [測試次數]、[下頁]、[後站]、[定位銷]與[返
回]七種選項。
